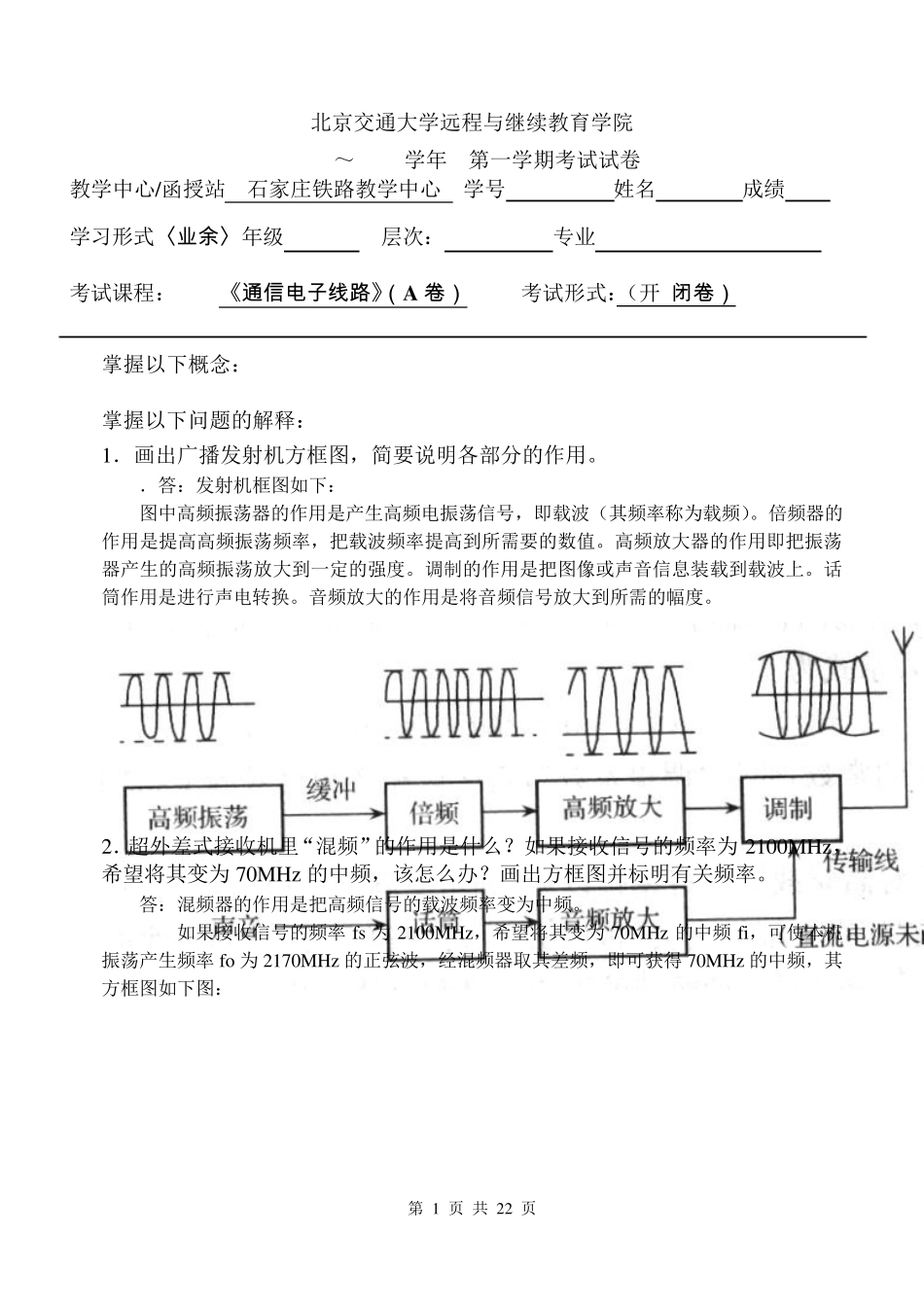

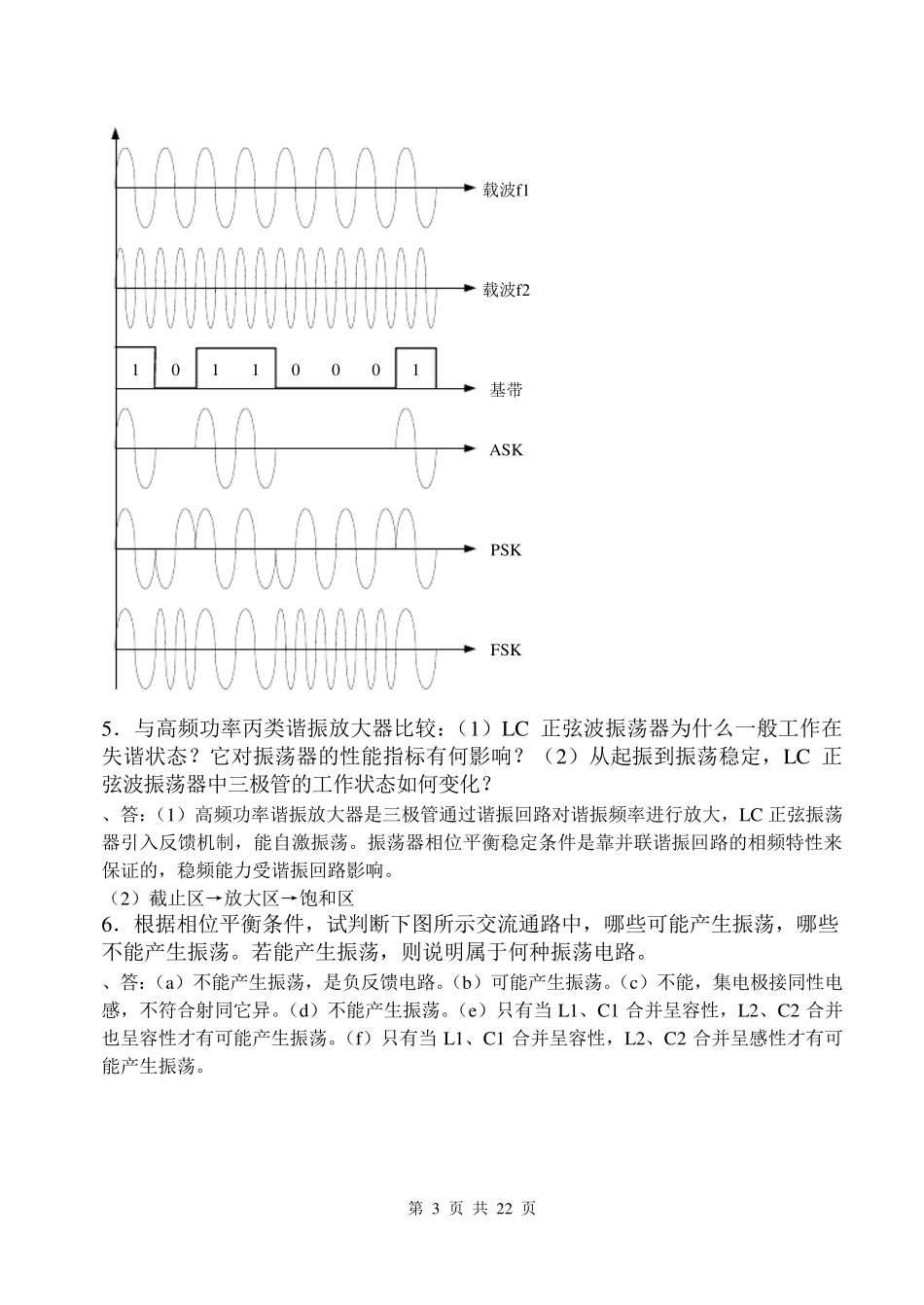

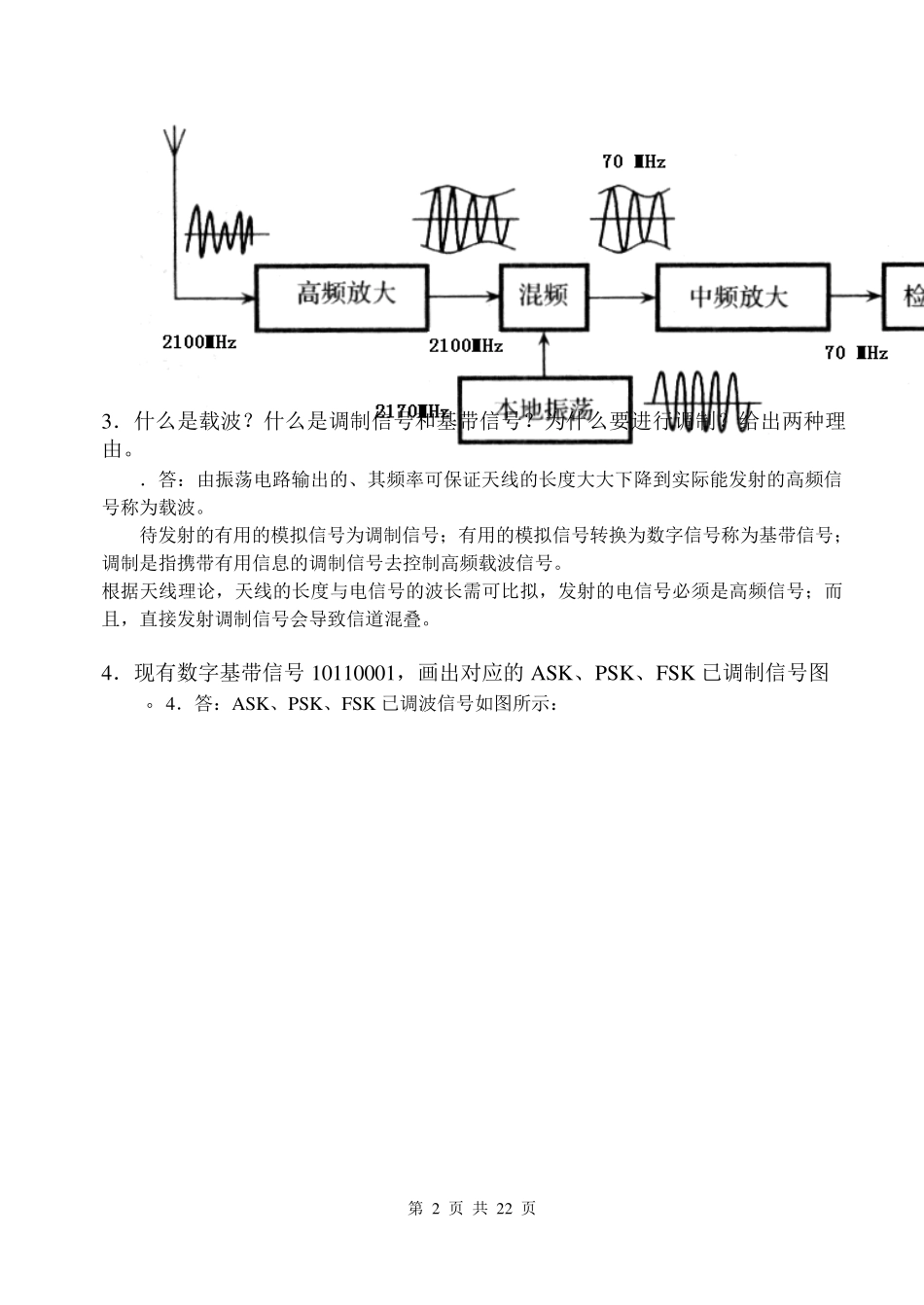

第 1 页 共 22 页 北京交通大学远程与继续教育学院 2010～2011学年 第一学期考试试卷 教学中心/函授站 石家庄铁路教学中心 学号 姓名 成绩 学习形式〈业余〉年级 层次： 专业 考试课程：0311《通信电子线路》（A 卷） 考试形式：（开/闭卷） 掌握以下概念： 掌握以下问题的解释： 1．画出广播发射机方框图，简要说明各部分的作用。 ．答：发射机框图如下： 图中高频振荡器的作用是产生高频电振荡信号，即载波（其频率称为载频）。倍频器的作用是提高高频振荡频率，把载波频率提高到所需要的数值。高频放大器的作用即把振荡器产生的高频振荡放大到一定的强度。调制的作用是把图像或声音信息装载到载波上。话筒作用是进行声电转换。音频放大的作用是将音频信号放大到所需的幅度。 2．超外差式接收机里“混频”的作用是什么？如果接收信号的频率为 2100MHz，希望将其变为 70MHz 的中频，该怎么办？画出方框图并标明有关频率。 答：混频器的作用是把高频信号的载波频率变为中频。 如果接收信号的频率 fs 为 2100MHz，希望将其变为 70MHz 的中频 fi，可使本机振荡产生频率 fo 为 2170MHz 的正弦波，经混频器取其差频，即可获得 70MHz 的中频，其方框图如下图： 第 2 页 共 22 页 3．什么是载波？什么是调制信号和基带信号？为什么要进行调制？给出两种理由。 ．答：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。 待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去控制高频载波信号。 根据天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直接发射调制信号会导致信道混叠。 4．现有数字基带信号10110001，画出对应的ASK、PSK、FSK 已调制信号图 。4．答：ASK、PSK、FSK 已调波信号如图所示： 第 3 页 共 22 页 11110000载波f1载波f2基带ASKPSKFSK 5．与高频功率丙类谐振放大器比较：（1）LC 正弦波振荡器为什么一般工作在失谐状态？它对振荡器的性能指标有何影响？（2）从起振到振荡稳定，LC 正弦波振荡器中三极管的工作状态如何变化？ 、答：（1）高频功率谐振放大器是三极管通过谐振回路对谐振频率进行放大，LC 正弦振荡器引入反馈机制，能自激振荡。振荡器相位平衡稳定条件是靠并联谐振回路的相频特性来保证的，稳频能力受谐振回路影响。...
