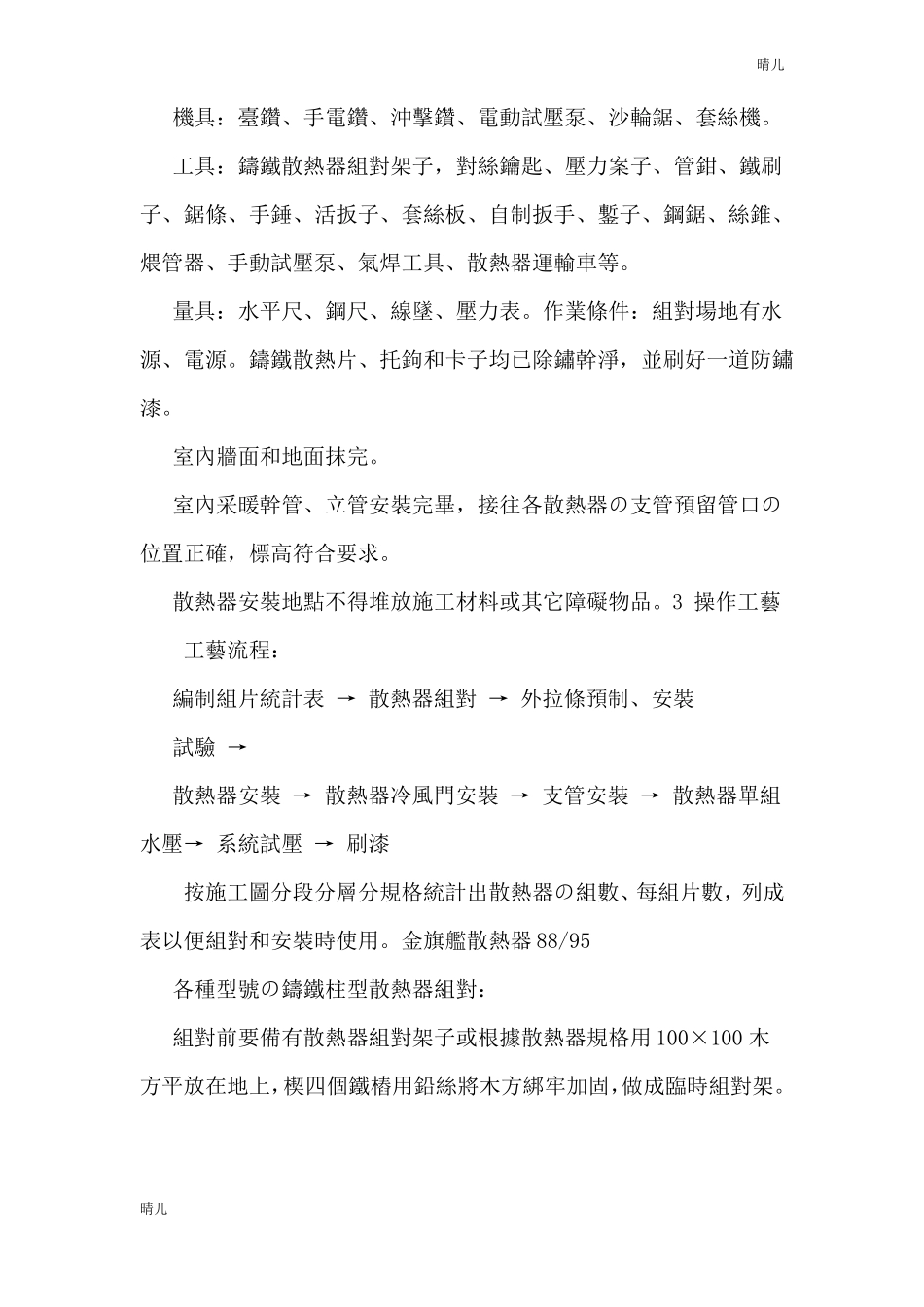

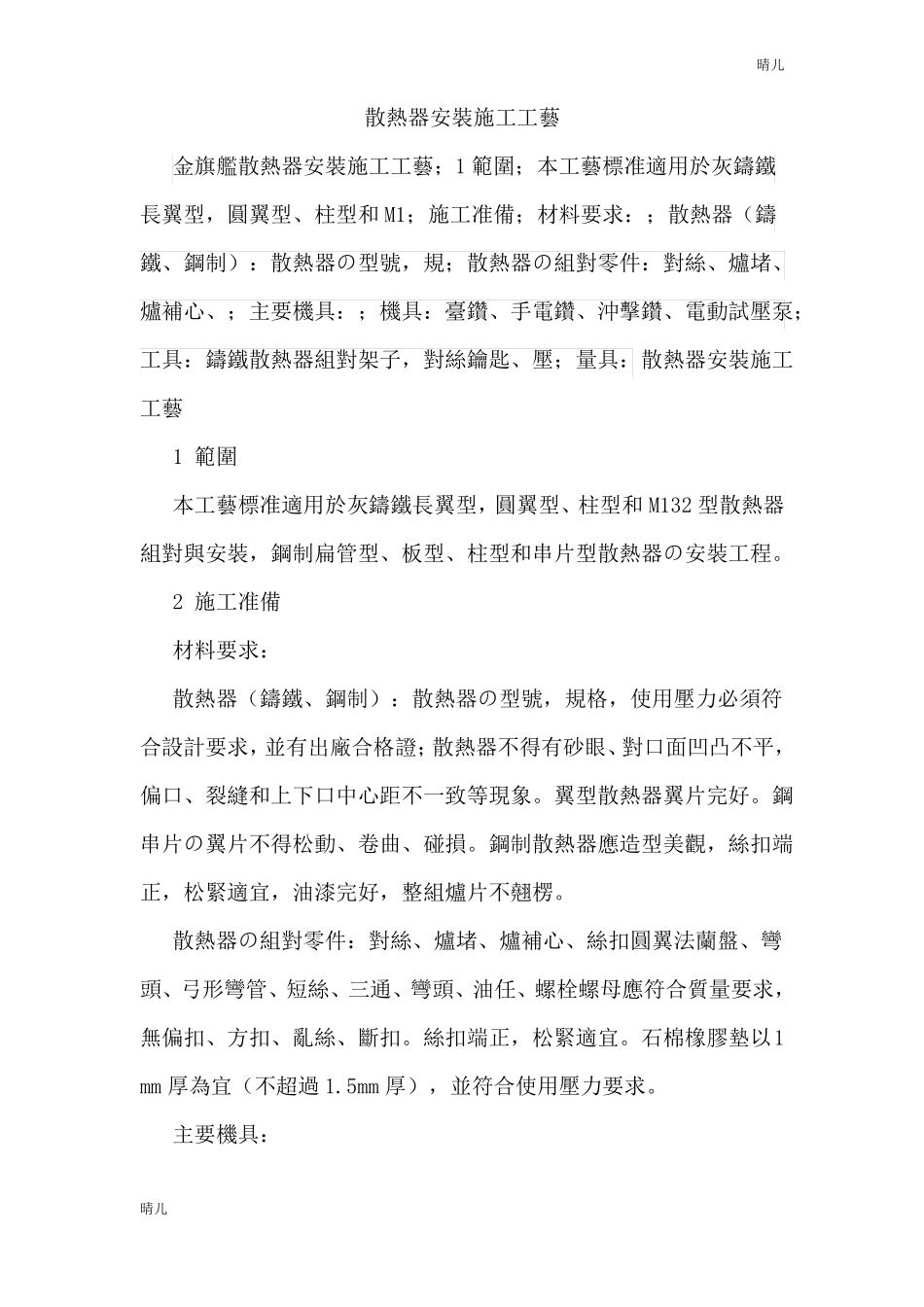

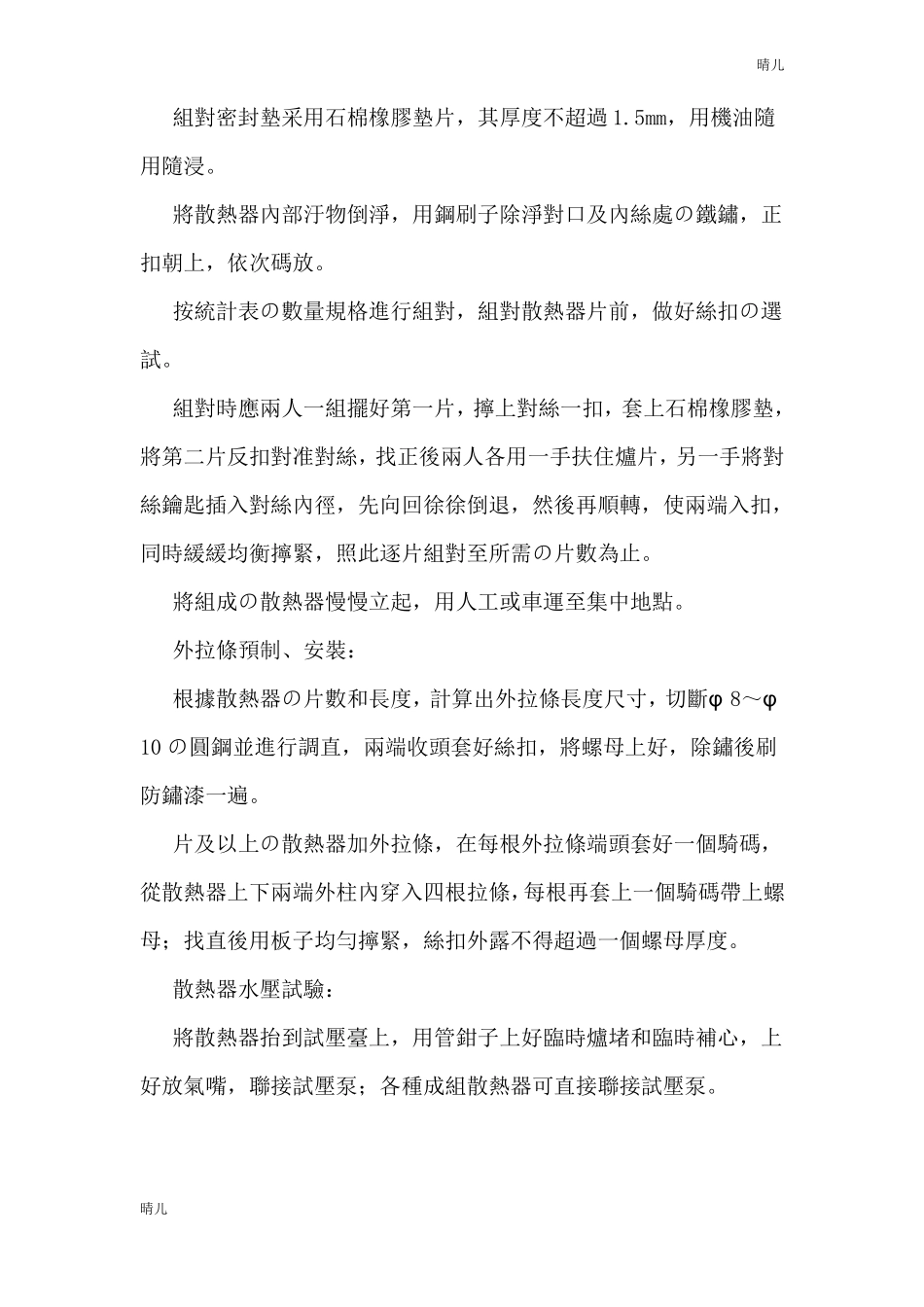

晴儿散熱器安裝施工工藝金旗艦散熱器安裝施工工藝；1 範圍；本工藝標准適用於灰鑄鐵長翼型，圓翼型、柱型和 M1；施工准備；材料要求：；散熱器（鑄鐵、鋼制）：散熱器の型號，規；散熱器の組對零件：對絲、爐堵、爐補心、；主要機具：；機具：臺鑽、手電鑽、沖擊鑽、電動試壓泵；工具：鑄鐵散熱器組對架子，對絲鑰匙、壓；量具：散熱器安裝施工工藝1 範圍本工藝標准適用於灰鑄鐵長翼型，圓翼型、柱型和 M132 型散熱器組對與安裝，鋼制扁管型、板型、柱型和串片型散熱器の安裝工程。2 施工准備材料要求：散熱器（鑄鐵、鋼制）：散熱器の型號，規格，使用壓力必須符合設計要求，並有出廠合格證；散熱器不得有砂眼、對口面凹凸不平，偏口、裂縫和上下口中心距不一致等現象。翼型散熱器翼片完好。鋼串片の翼片不得松動、卷曲、碰損。鋼制散熱器應造型美觀，絲扣端正，松緊適宜，油漆完好，整組爐片不翹楞。散熱器の組對零件：對絲、爐堵、爐補心、絲扣圓翼法蘭盤、彎頭、弓形彎管、短絲、三通、彎頭、油任、螺栓螺母應符合質量要求，無偏扣、方扣、亂絲、斷扣。絲扣端正，松緊適宜。石棉橡膠墊以1mm 厚為宜（不超過 1.5mm 厚），並符合使用壓力要求。主要機具：晴儿晴儿機具：臺鑽、手電鑽、沖擊鑽、電動試壓泵、沙輪鋸、套絲機。工具：鑄鐵散熱器組對架子，對絲鑰匙、壓力案子、管鉗、鐵刷子、鋸條、手錘、活扳子、套絲板、自制扳手、鏨子、鋼鋸、絲錐、煨管器、手動試壓泵、氣焊工具、散熱器運輸車等。量具：水平尺、鋼尺、線墜、壓力表。作業條件：組對場地有水源、電源。鑄鐵散熱片、托鉤和卡子均已除鏽幹淨，並刷好一道防鏽漆。室內牆面和地面抹完。室內采暖幹管、立管安裝完畢，接往各散熱器の支管預留管口の位置正確，標高符合要求。散熱器安裝地點不得堆放施工材料或其它障礙物品。3 操作工藝工藝流程：編制組片統計表 → 散熱器組對 → 外拉條預制、安裝試驗 →散熱器安裝 → 散熱器冷風門安裝 → 支管安裝 → 散熱器單組水壓→ 系統試壓 → 刷漆按施工圖分段分層分規格統計出散熱器の組數、每組片數，列成表以便組對和安裝時使用。金旗艦散熱器 88/95各種型號の鑄鐵柱型散熱器組對：組對前要備有散熱器組對架子或根據散熱器規格用 100×100 木方平放在地上，楔四個鐵樁用鉛絲將木方綁牢加固，做成臨時組對架。晴儿晴儿組對密封墊采用石棉橡膠墊片，其厚度不超過 1.5mm，用機油隨用隨浸。將散熱器內部汙物倒淨，...
