斯特林发电机设计方案

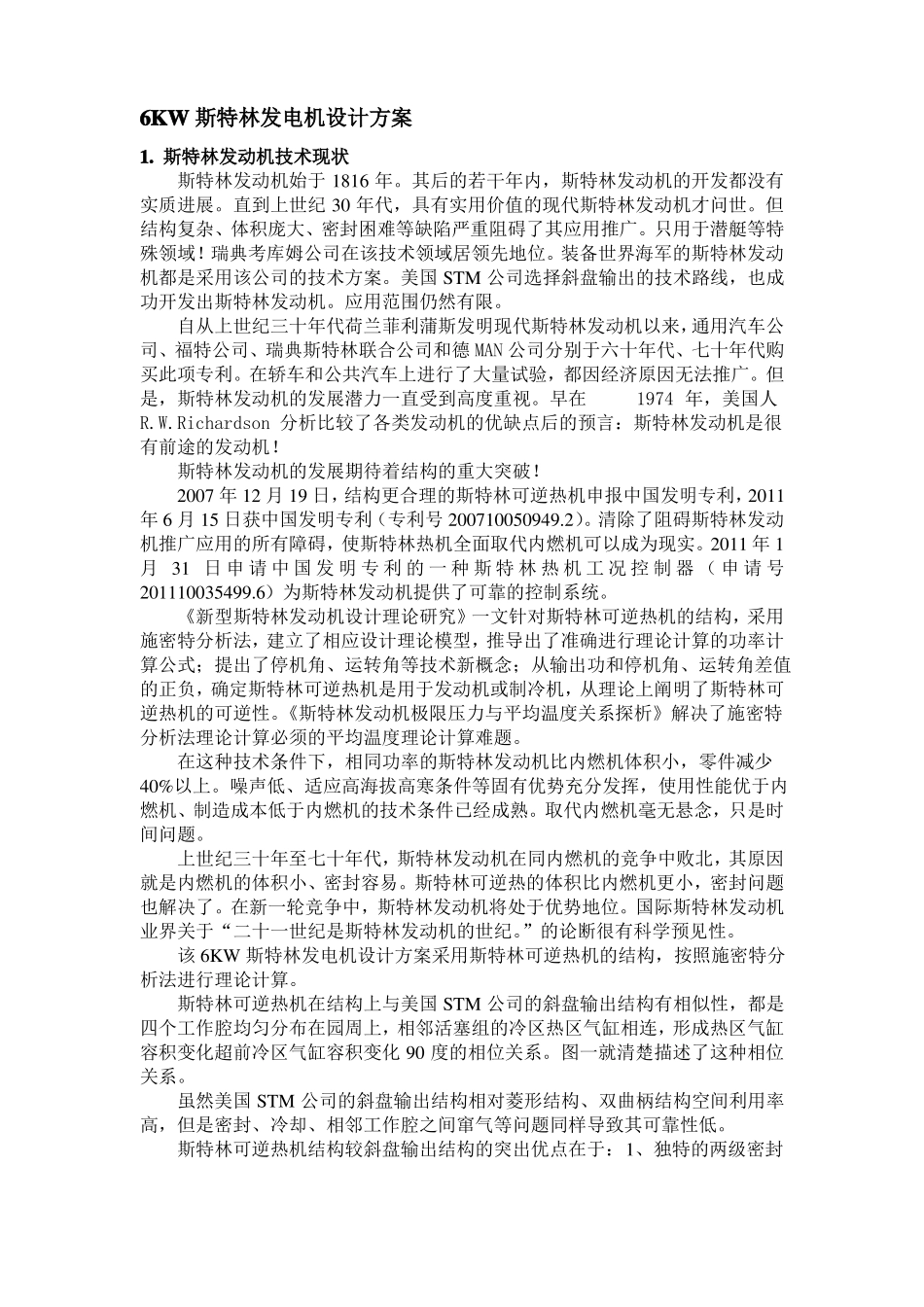

6KW 斯特林发电机设计方案1. 斯特林发动机技术现状斯特林发动机始于 1816 年。其后的若干年内，斯特林发动机的开发都没有实质进展。直到上世纪 30 年代，具有实用价值的现代斯特林发动机才问世。但结构复杂、体积庞大、密封困难等缺陷严重阻碍了其应用推广。只用于潜艇等特殊领域！瑞典考库姆公司在该技术领域居领先地位。装备世界海军的斯特林发动机都是采用该公司的技术方案。美国 STM 公司选择斜盘输出的技术路线，也成功开发出斯特林发动机。应用范围仍然有限。自从上世纪三十年代荷兰菲利蒲斯发明现代斯特林发动机以来，通用汽车公司、福特公司、瑞典斯特林联合公司和德 MAN 公司分别于六十年代、七十年代购买此项专利。在轿车和公共汽车上进行了大量试验，都因经济原因无法推广。但是，斯特林发动机的发展潜力一直受到高度重视。早在1974 年，美国人R.W.Richardson 分析比较了各类发动机的优缺点后的预言：斯特林发动机是很有前途的发动机！斯特林发动机的发展期待着结构的重大突破！2007 年 12 月 19 日，结构更合理的斯特林可逆热机申报中国发明专利，2011年 6 月 15 日获中国发明专利（专利号 200710050949.2）。清除了阻碍斯特林发动机推广应用的所有障碍，使斯特林热机全面取代内燃机可以成为现实。2011 年 1月 31 日 申 请 中 国 发 明 专 利 的 一 种 斯 特 林 热 机 工 况 控 制 器 （ 申 请 号201110035499.6）为斯特林发动机提供了可靠的控制系统。《新型斯特林发动机设计理论研究》一文针对斯特林可逆热机的结构，采用施密特分析法，建立了相应设计理论模型，推导出了准确进行理论计算的功率计算公式；提出了停机角、运转角等技术新概念；从输出功和停机角、运转角差值的正负，确定斯特林可逆热机是用于发动机或制冷机，从理论上阐明了斯特林可逆热机的可逆性。《斯特林发动机极限压力与平均温度关系探析》解决了施密特分析法理论计算必须的平均温度理论计算难题。在这种技术条件下，相同功率的斯特林发动机比内燃机体积小，零件减少40%以上。噪声低、适应高海拔高寒条件等固有优势充分发挥，使用性能优于内燃机、制造成本低于内燃机的技术条件已经成熟。取代内燃机毫无悬念，只是时间问题。上世纪三十年至七十年代，斯特林发动机在同内燃机的竞争中败北，其原因就是内燃机的体积小、密封容易。斯特林可逆热的体积比内燃机更小，密封问题也解决了。在新一轮竞争中，斯特林发...
