新增雨水接户管施工方案VIP专享

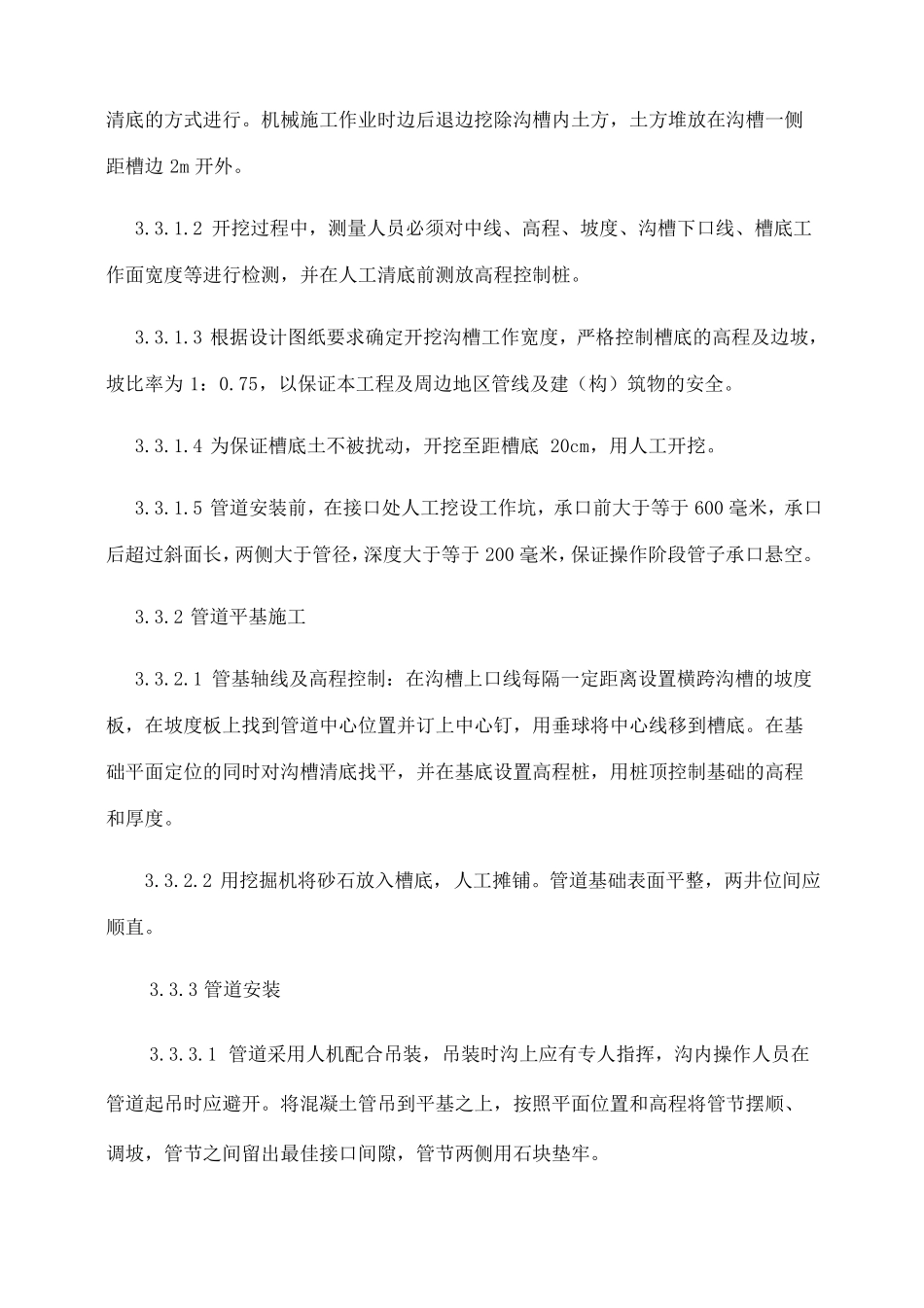

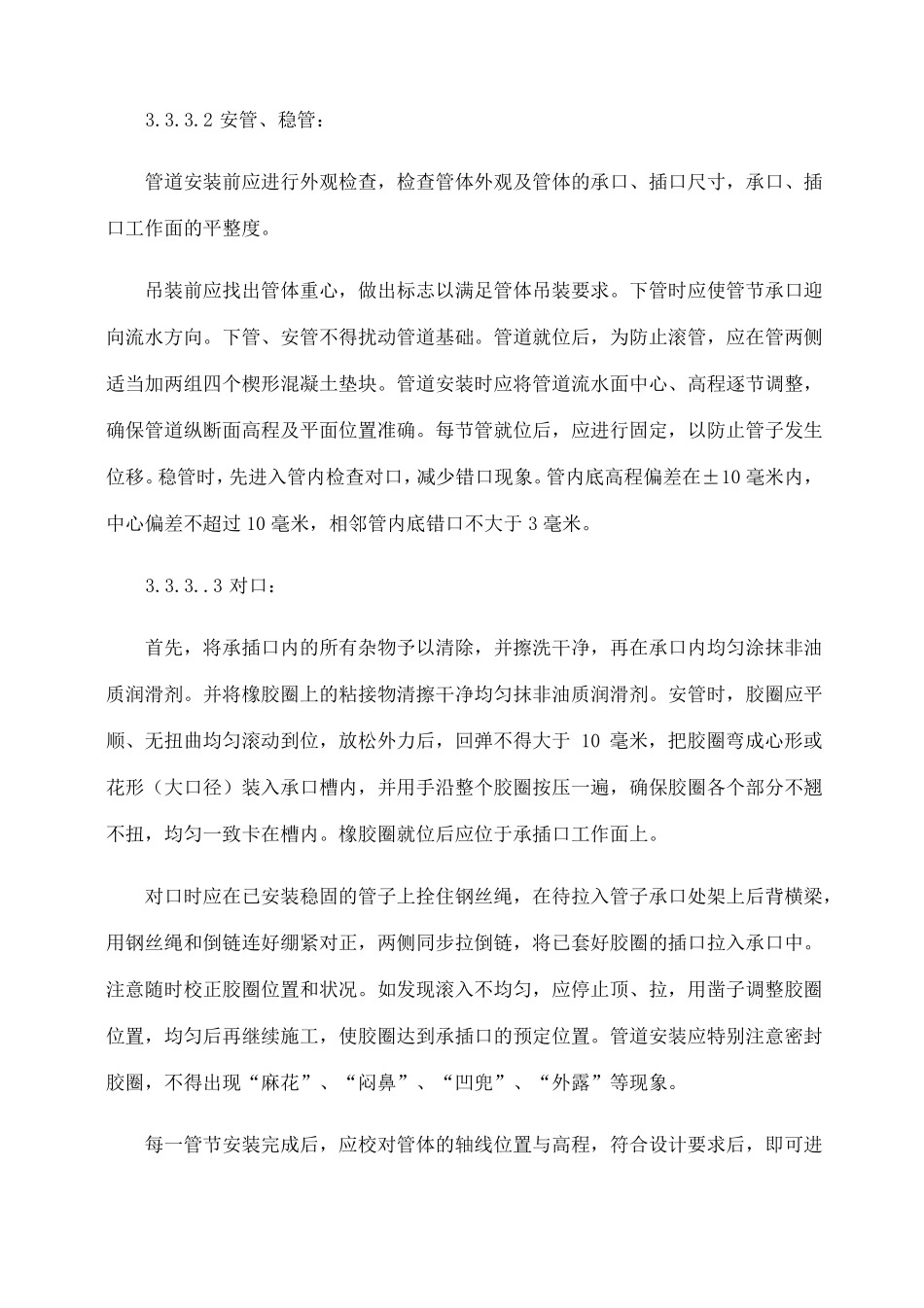

1 工程概况楚江馨城竖向排水系统因周边路网建设未完善，由业主单位与设计单位多次研究决定，将楚江馨城雨水接入吴楚大道雨水系统。由于吴楚大道东段道路排水工程K1+530 处北侧雨水接户井高程 23.657m，管底高程高于楚江馨城竖向排水高程，现业主方要求我部在 K1+530 处北侧新增雨水接户管，管底高程为 20.409m，将楚江馨城雨水导出。2 施工步骤拆除 31m 长 DN600 钢筋混凝土管及接户井 →拆除 20m 钢带增强聚乙烯螺旋波纹管（污水管）→安装 31m 长 DN800 钢筋混凝土管及接户井→恢复 20m 钢带增强聚乙烯螺旋波纹管（污水管）。3 施工措施3.1 拆除 31m 长 DN600 钢筋混凝土管及接户井采用斗容量 0.6m 挖掘机直接挖除。33.2 拆除 20m 钢带增强聚乙烯螺旋波纹管（污水管）采用斗容量 0.6m 挖掘机挖除波纹管上部基础结构及土石方，通知管道安装单位将管道切除 20m 长，挖除的弃土用载重 6T 自卸汽车运至弃土场推平。3.3 安装 31m 长 DN800 钢筋混凝土管及接户井 3.3.1 沟槽开挖 3.3.1.1 严格对沟槽开挖高程进行控制，沟槽开挖采用机械坑上作业，人工配合3清底的方式进行。机械施工作业时边后退边挖除沟槽内土方，土方堆放在沟槽一侧距槽边 2m 开外。 3.3.1.2 开挖过程中，测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前测放高程控制桩。 3.3.1.3 根据设计图纸要求确定开挖沟槽工作宽度，严格控制槽底的高程及边坡，坡比率为 1：0.75，以保证本工程及周边地区管线及建（构）筑物的安全。 3.3.1.4 为保证槽底土不被扰动，开挖至距槽底 20cm，用人工开挖。 3.3.1.5 管道安装前，在接口处人工挖设工作坑，承口前大于等于 600 毫米，承口后超过斜面长，两侧大于管径，深度大于等于 200 毫米，保证操作阶段管子承口悬空。 3.3.2 管道平基施工 3.3.2.1 管基轴线及高程控制：在沟槽上口线每隔一定距离设置横跨沟槽的坡度板，在坡度板上找到管道中心位置并订上中心钉，用垂球将中心线移到槽底。在基础平面定位的同时对沟槽清底找平，并在基底设置高程桩，用桩顶控制基础的高程和厚度。 3.3.2.2 用挖掘机将砂石放入槽底，人工摊铺。管道基础表面平整，两井位间应顺直。3.3.3 管道安装3.3.3.1 管道采用人机配合吊装，吊装时沟上应有专人指挥，沟内操作人员在管道起吊时应避开。将混凝土管吊到平基之上，按照平面位置和高程将管节摆顺、调坡，管...
