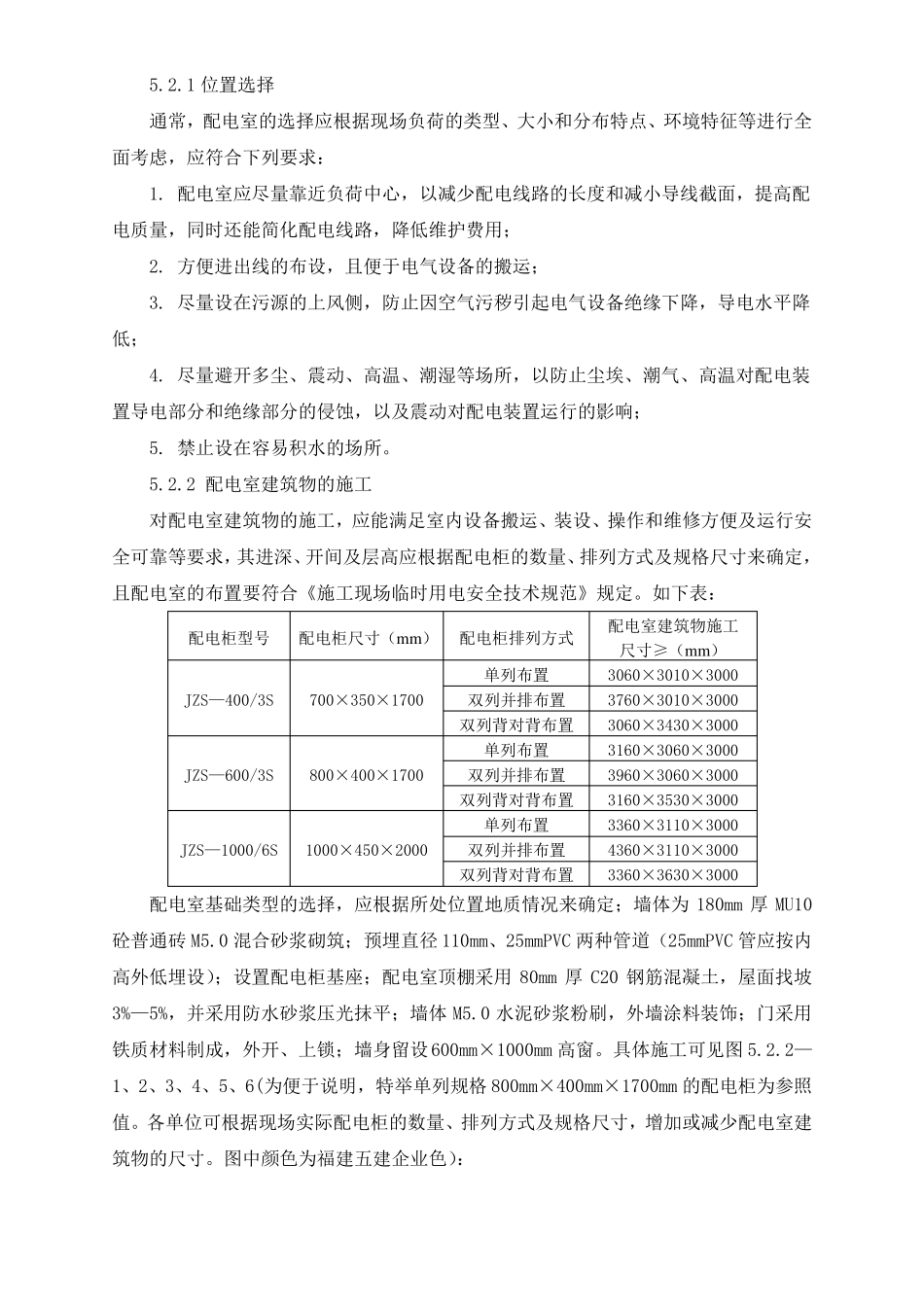

工程现场标准化配电室施工工法完成单位：福建省第五建筑工程公司主要完成人：徐雄伟曾群守许继武陈国安1前言建筑施工现场配电室，作为临时用电供电的动力枢纽，其运行安全可靠直接关系到整个工程的施工状况，且其形象直接影响到现场文明施工水平。福建五建公司根据现行有关临时用电标准规范，结合几年来的工程实践，设计出施工现场标准化配电室，并形成施工工法。在所属工程推广应用中，受到业主、监理、建设主管等部门的一致好评，取得了明显的社会效益和经济效益。2特点2.0.1 指导了配电室建筑物的施工，满足室内设备搬运、装设、操作和维修方便等要求，并落实“五防一通”（即防水、防火、防漏、防风雪、防小动物进入、通风良好）等安全技术措施，以及对配电室的安全用具（装置）统一规划、布置，保证了其运行安全可靠。2.0.2 统一配电室建筑物整体形象，有助于提升企业创建文明工地水平。3适用范围本工法适用于电源中性点直接接地， 220/380V 三相四线制低压电力系统的新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电配电室施工。4工艺原理P=KxΣPe ，Q=P·tg ,S=P 2  Q 2 ，I=S/ 3U [式中，P、Q、S、I、U—用电设备组的有功功率(KW)、无功功率(KVAR)、视在功率(KVA)、电流(A)、电压(V)；ΣPe—用电设备组的设备容量总和(kw)；Kx—用电设备组的需要系数，可查工厂电气设计手册确定；tg —与功率因数角相对应的正切值，可查工厂电气设计手册确定], 根据上述公式计算出施工现场用电量大小，选择相匹配的配电柜；并依据配电柜的数量、排列方式及规格尺寸，确定相应配电室建筑面积；统一布设配电室的安全用具（装置），并结合企业特色，对配电室统一标识。5施工工艺流程及操作要点5.1施工工艺流程位置选择→配电室建筑物的施工→安全用具（装置）的布设5.2操作要点5.2.1 位置选择通常，配电室的选择应根据现场负荷的类型、大小和分布特点、环境特征等进行全面考虑，应符合下列要求：1. 配电室应尽量靠近负荷中心，以减少配电线路的长度和减小导线截面，提高配电质量，同时还能简化配电线路，降低维护费用；2. 方便进出线的布设，且便于电气设备的搬运；3. 尽量设在污源的上风侧，防止因空气污秽引起电气设备绝缘下降，导电水平降低；4. 尽量避开多尘、震动、高温、潮湿等场所，以防止尘埃、潮气、高温对配电装置导电部分和绝缘部分的侵蚀，以及震动对配电装置运行的影响；5. 禁止设在容易积水的场所。...
