施工组织课程设计含横道图和平面布置图

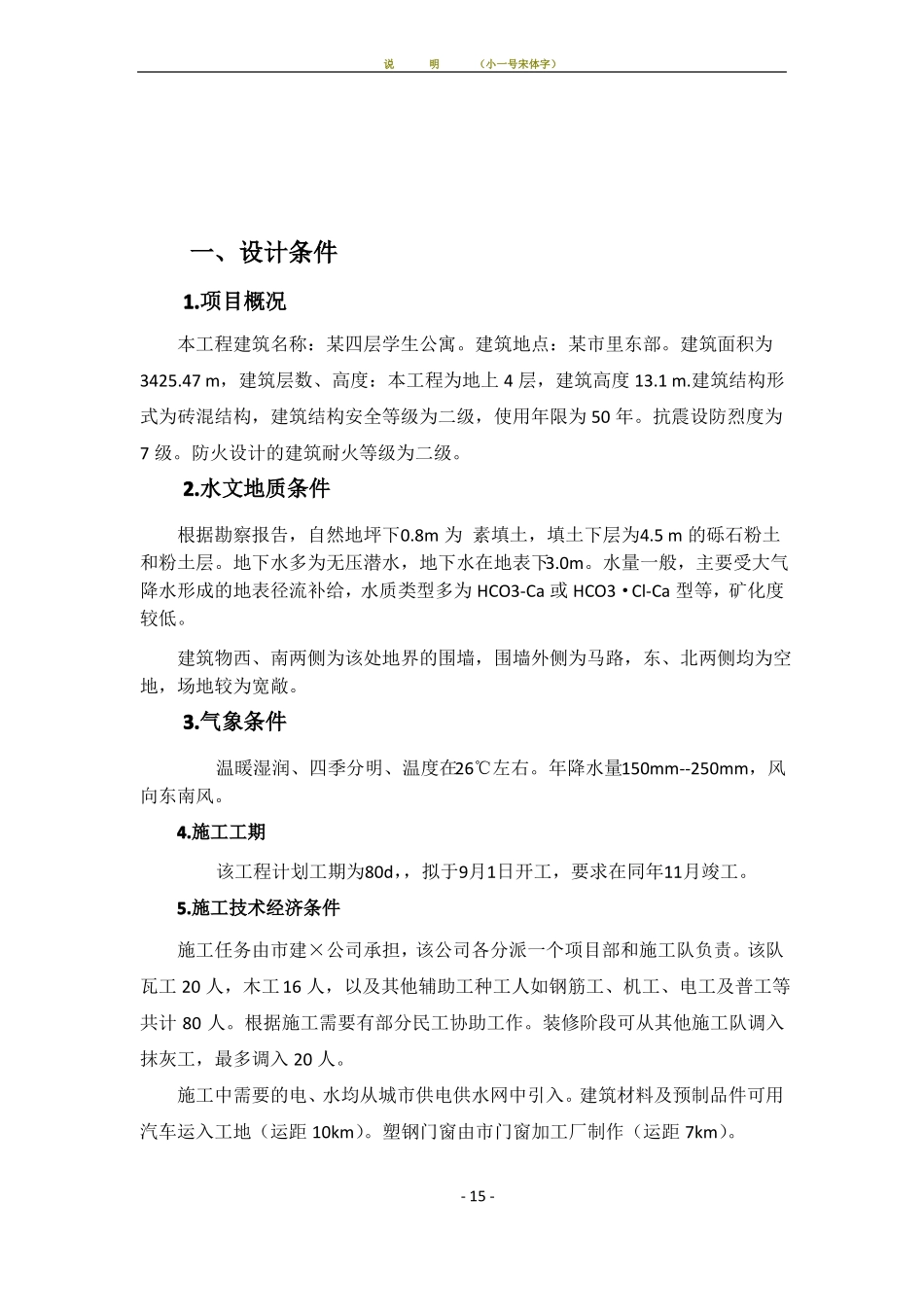

说明（小一号宋体字）建筑工程施工组织设计课程设计书姓名:学号:班级：- 15 -说明（小一号宋体字）一、设计条件1.项目概况本工程建筑名称：某四层学生公寓。建筑地点：某市里东部。建筑面积为3425.47 m，建筑层数、高度：本工程为地上 4 层，建筑高度 13.1 m.建筑结构形式为砖混结构，建筑结构安全等级为二级，使用年限为 50 年。抗震设防烈度为7 级。防火设计的建筑耐火等级为二级。2.水文地质条件根据勘察报告，自然地坪下0.8m 为 素填土，填土下层为4.5 m 的砾石粉土和粉土层。地下水多为无压潜水，地下水在地表下3.0m。水量一般，主要受大气降水形成的地表径流补给，水质类型多为 HCO3-Ca 或 HCO3·Cl-Ca 型等，矿化度较低。建筑物西、南两侧为该处地界的围墙，围墙外侧为马路，东、北两侧均为空地，场地较为宽敞。3.气象条件温暖湿润、四季分明、温度在26℃左右。年降水量150mm--250mm，风向东南风。4.施工工期该工程计划工期为80d，，拟于9月1日开工，要求在同年11月竣工。5.施工技术经济条件施工任务由市建×公司承担，该公司各分派一个项目部和施工队负责。该队瓦工 20 人，木工16 人，以及其他辅助工种工人如钢筋工、机工、电工及普工等共计 80 人。根据施工需要有部分民工协助工作。装修阶段可从其他施工队调入抹灰工，最多调入 20 人。施工中需要的电、水均从城市供电供水网中引入。建筑材料及预制品件可用汽车运入工地（运距 10km）。塑钢门窗由市门窗加工厂制作（运距 7km）。- 15 -说明（小一号宋体字）临建工程除工人宿舍可利用已建成的家属公寓楼外，其他所需临时设施均应在现场搭建。可供施工选用的起重机有 QT1-6 型塔吊，QT1-2 型塔吊。汽车除解放牌（5吨）外，尚有黄河牌（8 吨）可以使用。卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、板可根据计划需要进行供应。二、设计内容和要求⑴ 施工方案和施工方法的选择；① 划分施工段，确定施工中的流水方向；② 确定主要施工过程的施工方法和各项技术措施；③ 确定主要施工机械 ；④ 确定施工程序和施工顺序⑵ 编制施工进度计划（双代号网络图或横道图）和编制资源需要量计划；⑶ 绘制施工现场平面布置图；三、施工组织设计1.工程概况见设计部分。2.施工方案（1）施工程序总施工顺序：基础工程→主体结构→屋面工程→装饰工程（内，外）。分部分项工程施工顺序：基础工程的施工顺序：挖土方→垫层→砌基础→混凝土基础→回填土...
