施工组织课程设计含横道图和平面布置图1

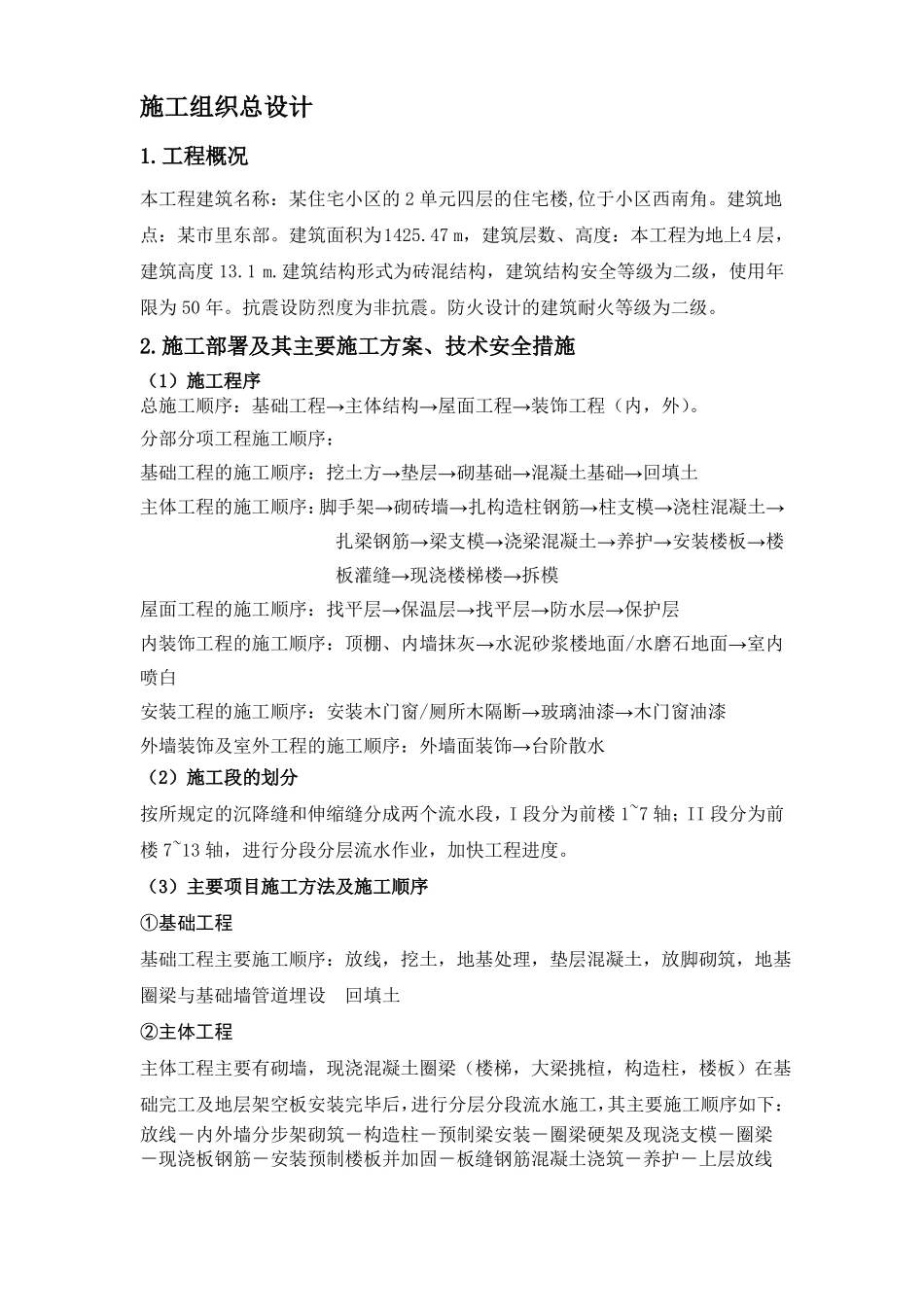

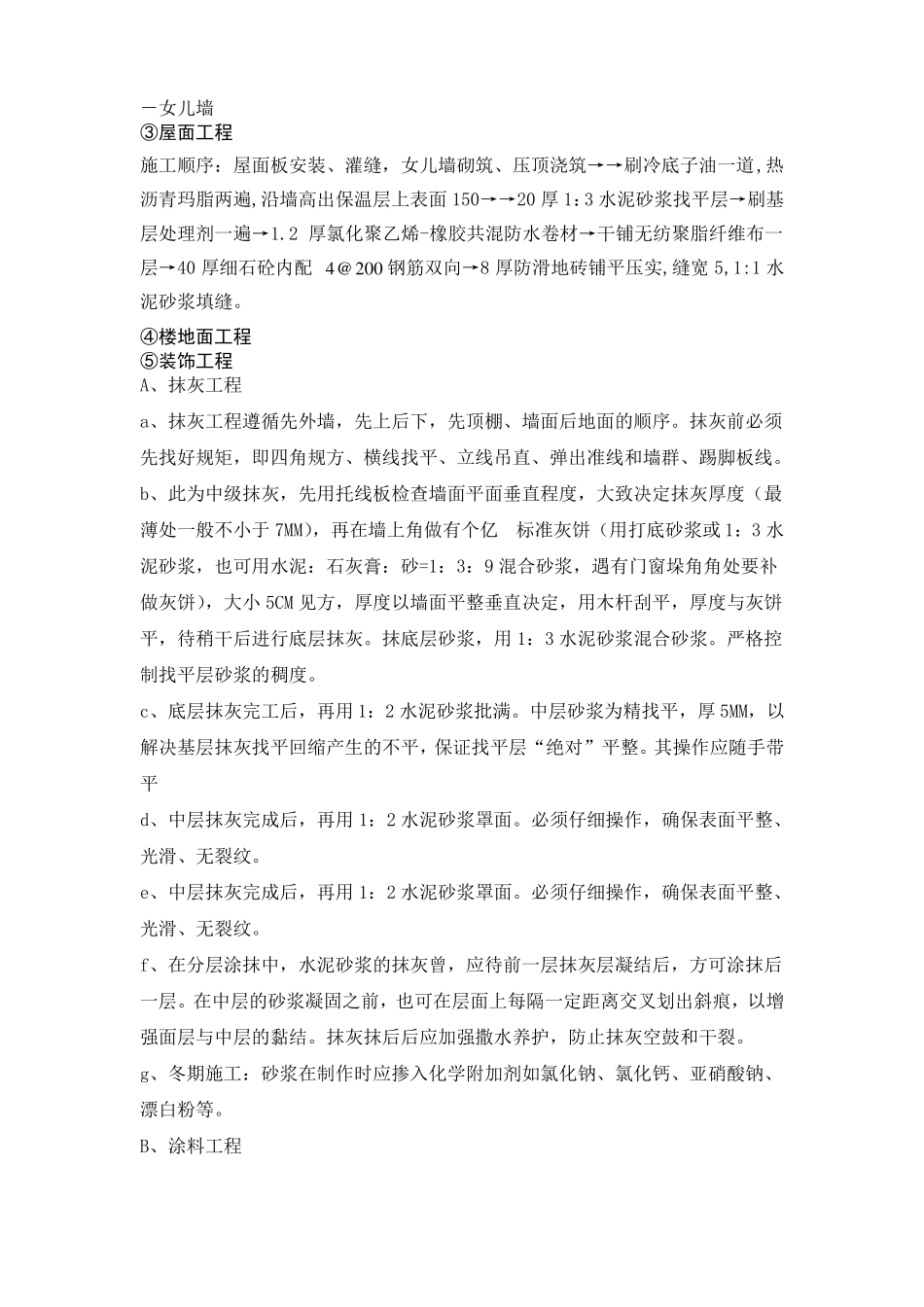

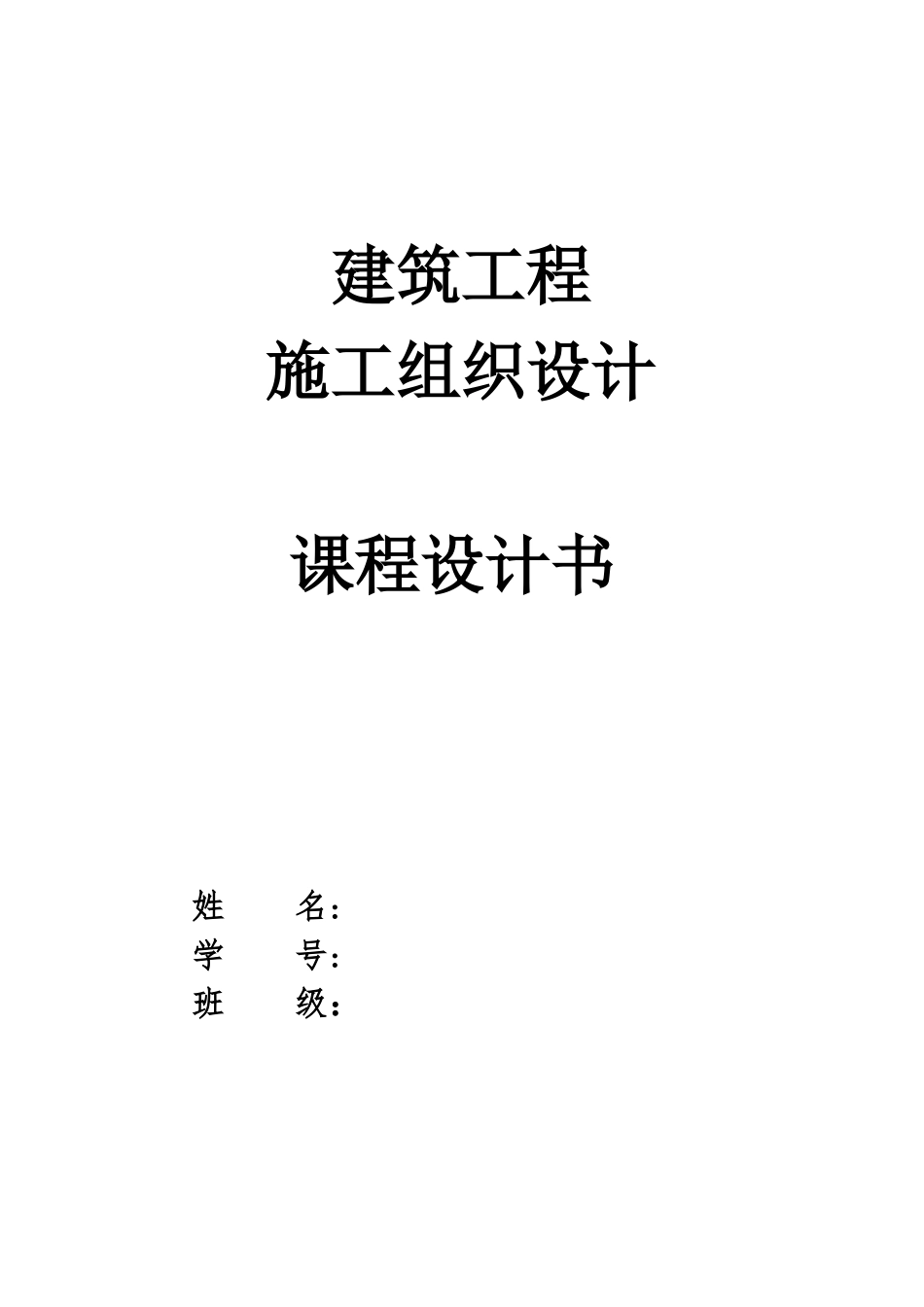

建筑工程施工组织设计课程设计书姓名:学号:班级：施工组织总设计1.工程概况本工程建筑名称：某住宅小区的 2 单元四层的住宅楼,位于小区西南角。建筑地点：某市里东部。建筑面积为1425.47 m，建筑层数、高度：本工程为地上4 层，建筑高度 13.1 m.建筑结构形式为砖混结构，建筑结构安全等级为二级，使用年限为 50 年。抗震设防烈度为非抗震。防火设计的建筑耐火等级为二级。2.施工部署及其主要施工方案、技术安全措施（1）施工程序总施工顺序：基础工程→主体结构→屋面工程→装饰工程（内，外）。分部分项工程施工顺序：基础工程的施工顺序：挖土方→垫层→砌基础→混凝土基础→回填土主体工程的施工顺序：脚手架→砌砖墙→扎构造柱钢筋→柱支模→浇柱混凝土→扎梁钢筋→梁支模→浇梁混凝土→养护→安装楼板→楼板灌缝→现浇楼梯楼→拆模屋面工程的施工顺序：找平层→保温层→找平层→防水层→保护层内装饰工程的施工顺序：顶棚、内墙抹灰→水泥砂浆楼地面/水磨石地面→室内喷白安装工程的施工顺序：安装木门窗/厕所木隔断→玻璃油漆→木门窗油漆外墙装饰及室外工程的施工顺序：外墙面装饰→台阶散水（2）施工段的划分按所规定的沉降缝和伸缩缝分成两个流水段，I 段分为前楼 1~7 轴；II 段分为前楼 7~13 轴，进行分段分层流水作业，加快工程进度。（3）主要项目施工方法及施工顺序①基础工程基础工程主要施工顺序：放线，挖土，地基处理，垫层混凝土，放脚砌筑，地基圈梁与基础墙管道埋设回填土②主体工程主体工程主要有砌墙，现浇混凝土圈梁（楼梯，大梁挑楦，构造柱，楼板）在基础完工及地层架空板安装完毕后，进行分层分段流水施工，其主要施工顺序如下：放线－内外墙分步架砌筑－构造柱－预制梁安装－圈梁硬架及现浇支模－圈梁－现浇板钢筋－安装预制楼板并加固－板缝钢筋混凝土浇筑－养护－上层放线－女儿墙③屋面工程施工顺序：屋面板安装、灌缝，女儿墙砌筑、压顶浇筑→→刷冷底子油一道,热沥青玛脂两遍,沿墙高出保温层上表面 150→→20 厚 1：3 水泥砂浆找平层→刷基层处理剂一遍→1.2 厚氯化聚乙烯-橡胶共混防水卷材→干铺无纺聚脂纤维布一层→40 厚细石砼内配 4@200 钢筋双向→8 厚防滑地砖铺平压实,缝宽 5,1:1 水泥砂浆填缝。④楼地面工程⑤装饰工程A、抹灰工程a、抹灰工程遵循先外墙，先上后下，先顶棚、墙面后地面的顺序。抹灰前必须先找好规矩，即四角规方、横线找平、立线吊直、弹出准线和墙群、踢脚板线。...
