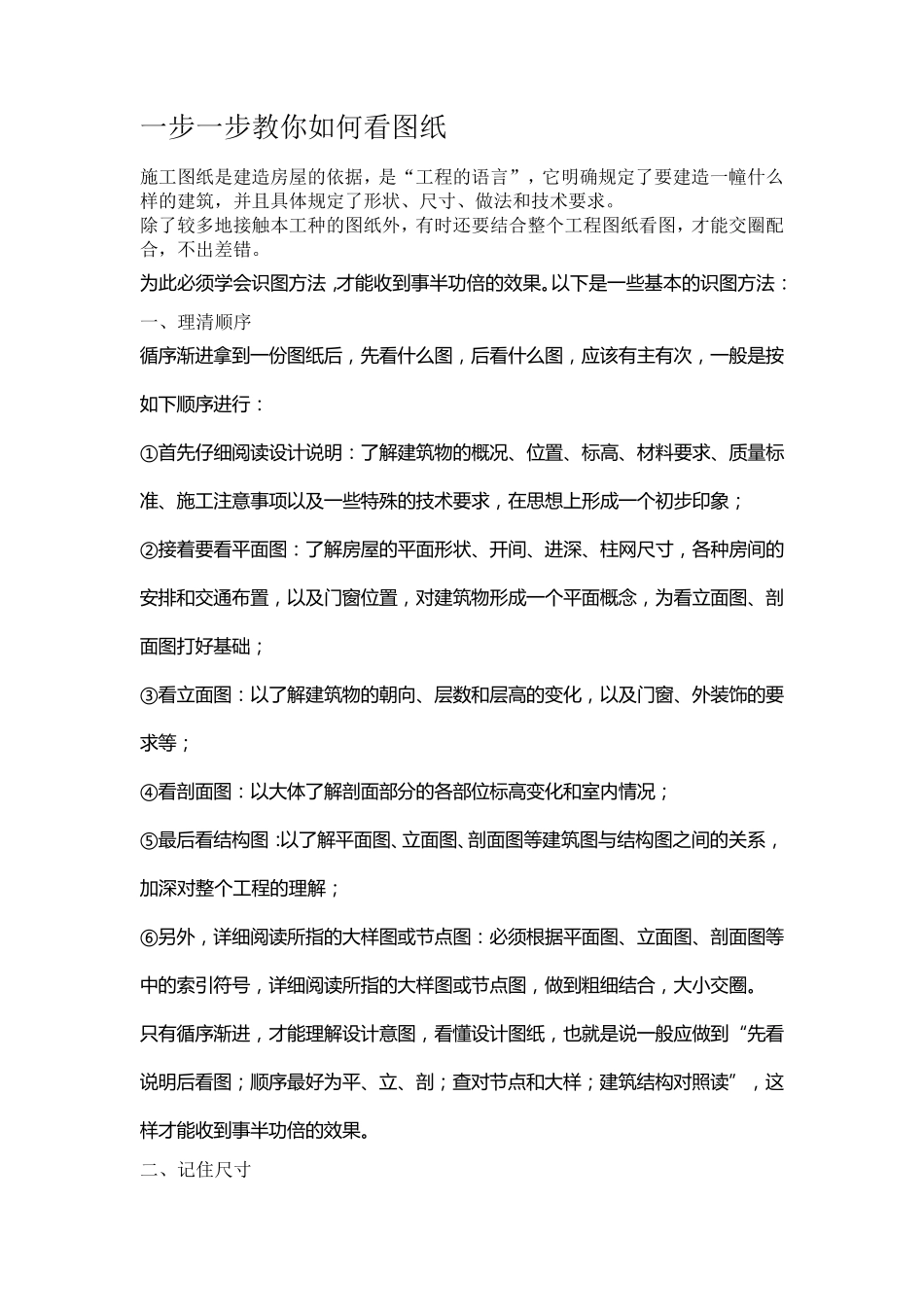

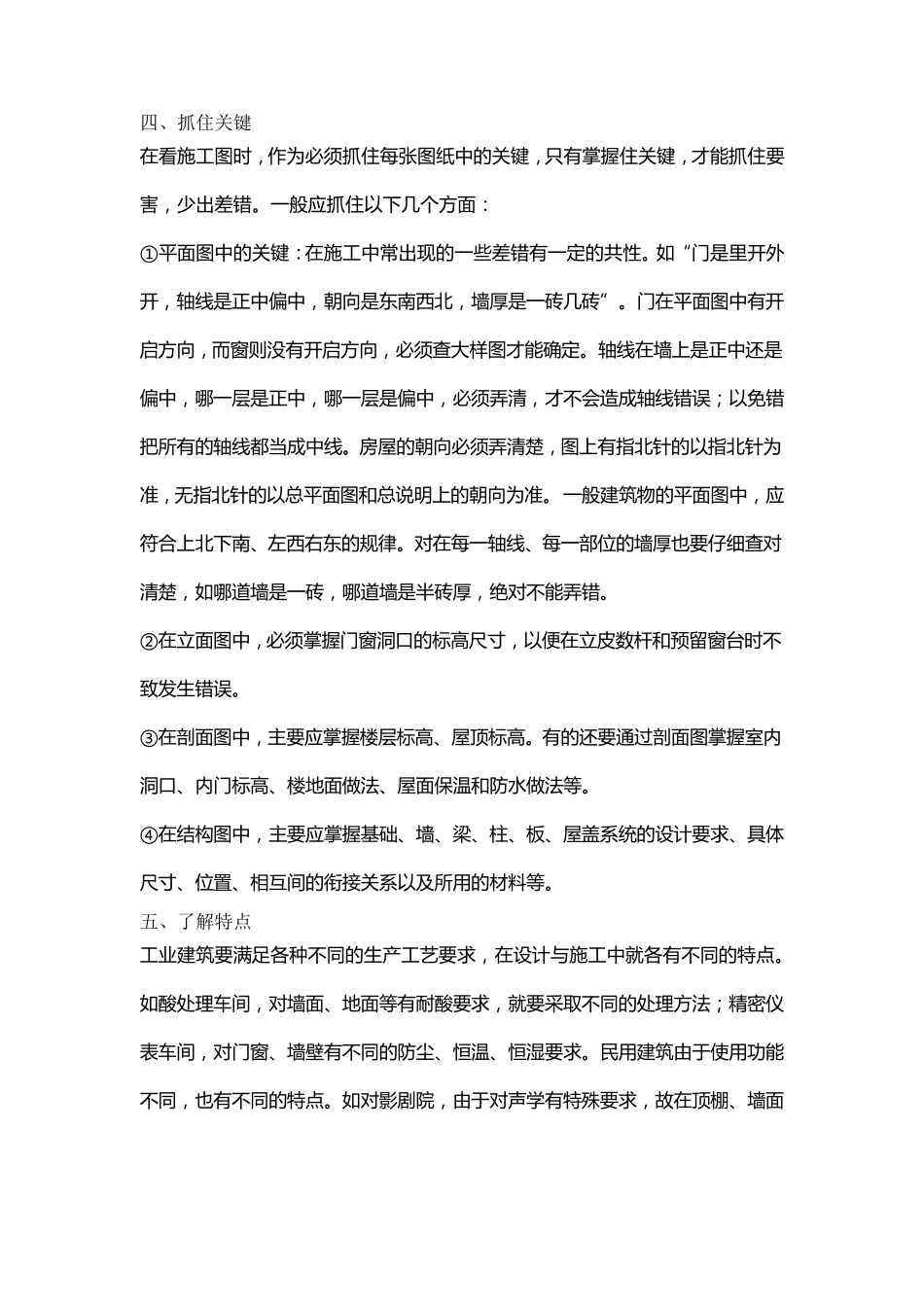

一步一步教你如何看图纸 施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。 除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。 为 此 必 须 学 会 识 图 方 法 , 才 能 收 到 事 半 功 倍 的 效 果 。 以 下 是 一 些 基 本 的 识 图 方 法 : 一、理清顺序 循 序 渐 进 拿 到 一 份 图 纸 后 , 先 看 什 么 图 , 后 看 什 么 图 , 应 该 有 主 有 次 , 一 般 是 按如 下 顺 序 进 行 : ① 首 先 仔 细 阅 读 设 计 说 明 : 了 解 建 筑 物 的 概 况 、 位 置 、 标 高 、 材 料 要 求 、 质 量 标准 、 施 工 注 意 事 项 以 及 一 些 特 殊 的 技 术 要 求 , 在 思 想 上 形 成 一 个 初 步 印 象 ; ② 接 着 要 看 平 面 图 : 了 解 房 屋 的 平 面 形 状 、 开 间 、 进 深 、 柱 网 尺 寸 , 各 种 房 间 的安 排 和 交 通 布 置 , 以 及 门 窗 位 置 , 对 建 筑 物 形 成 一 个 平 面 概 念 , 为 看 立 面 图 、 剖面 图 打 好 基 础 ; ③ 看 立 面 图 : 以 了 解 建 筑 物 的 朝 向 、 层 数 和 层 高 的 变 化 , 以 及 门 窗 、 外 装 饰 的 要求 等 ; ④ 看 剖 面 图 : 以 大 体 了 解 剖 面 部 分 的 各 部 位 标 高 变 化 和 室 内 情 况 ; ⑤ 最 后 看 结 构 图 : 以 了 解 平 面 图 、 立 面 图 、 剖 面 图 等 建 筑 图 与 结 构 图 之 间 的 关 系 ,加 深 对 整 个 工 程 的 理 解 ; ⑥ 另 外 , 详 细 阅 读 所 指 的 大 样 图 或 节 点 图 : 必 须 根 据 平 面 图 、 立 面 图 、 剖 面 图 等中 的 索 引 符 号 , 详 细 阅 读 所 指 的 大 样 图 或 节 点 图 , 做 到 粗 细 结 合 , 大 小 交 圈 。 只 有 循 序 渐 进 , 才 能 理 解 设 计 意 图 , 看 懂 设 计 图 纸 , 也 就 是 说 一 般 应 做 到 “先 看说...
