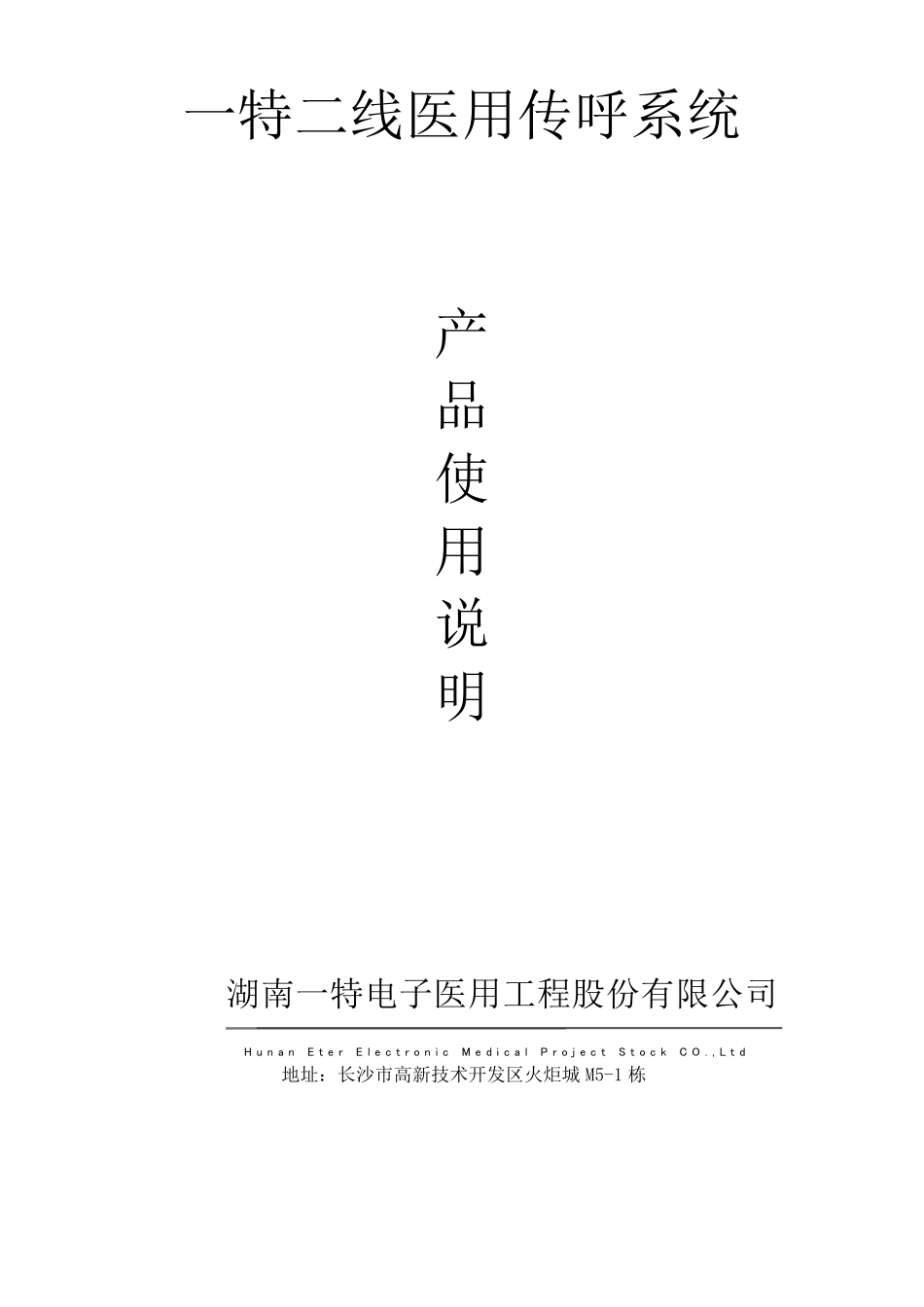

一特二线医用传呼系统 产 品 使 用 说 明 湖南一特电子医用工程股份有限公司 H u n a n E t e r E l e c t r o n i c M e d i c a l P r o j e c t S t o c k C O

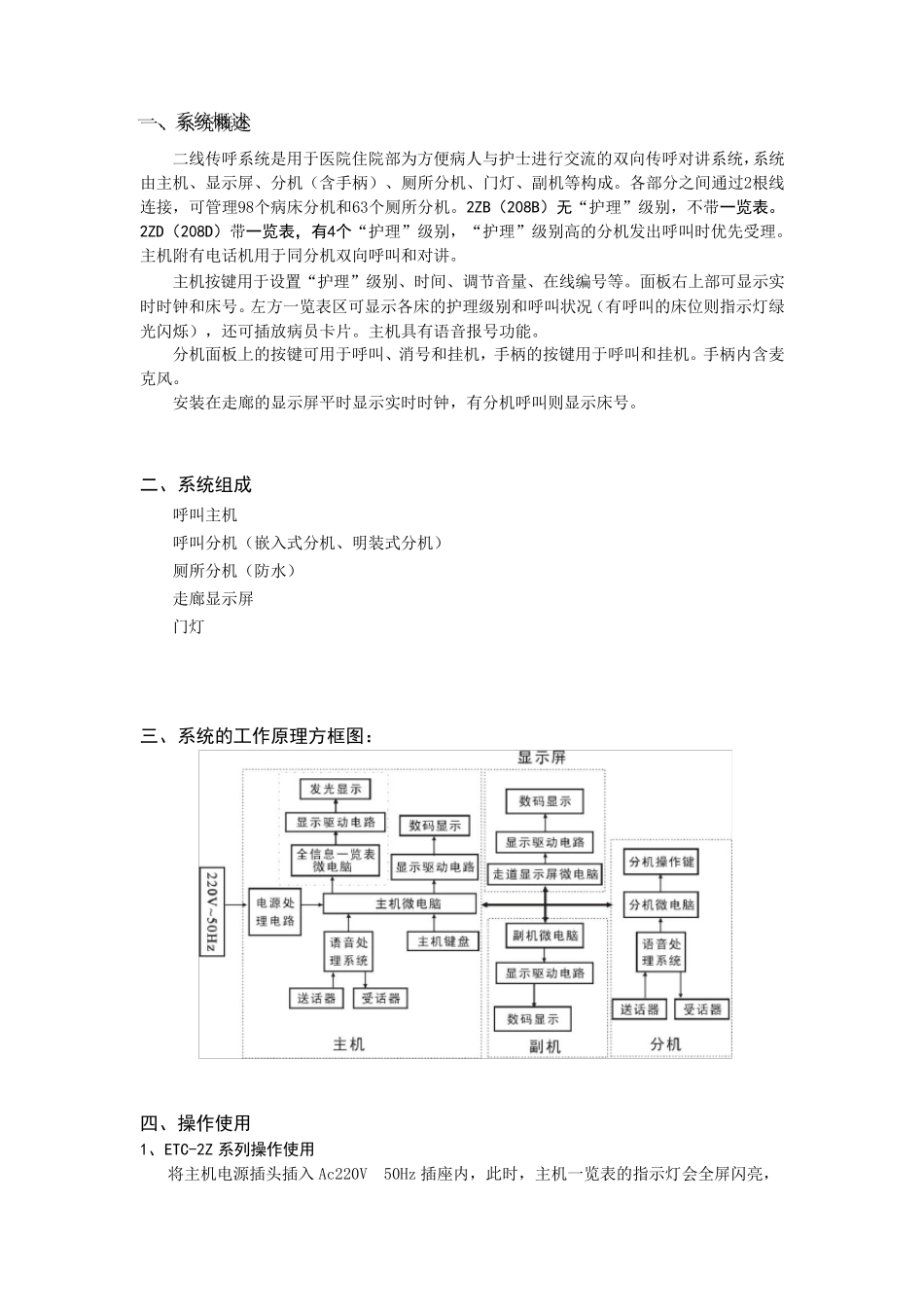

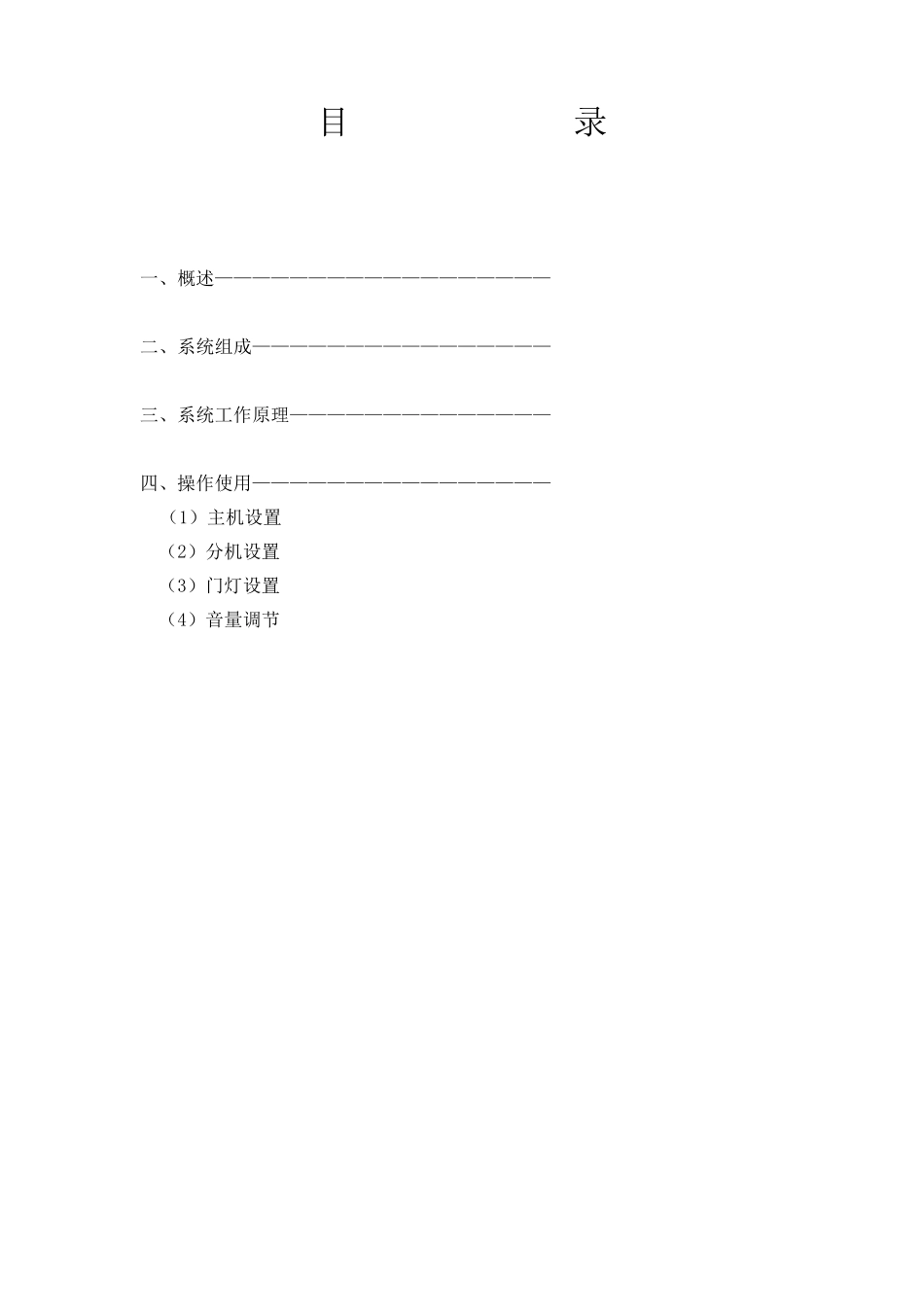

, L t d 地址：长沙市高新技术开发区火炬城 M5-1 栋 目 录 一、概述—————————————————— 二、系统组成———————————————— 三、系统工作原理—————————————— 四、操作使用———————————————— （1）主机设置 （2）分机设置 （3）门灯设置 （4）音量调节 一一、、系系统统概概述述 二线传呼系统是用于医院住院部为方便病人与护士进行交流的双向传呼对讲系统，系统由主机、显示屏、分机（含手柄）、厕所分机、门灯、副机等构成
各部分之间通过2根线连接，可管理98个病床分机和63个厕所分机
2ZB（208B）无“护理”级别，不带一览表
2ZD（208D）带一览表，有4个“护理”级别，“护理”级别高的分机发出呼叫时优先受理
主机附有电话机用于同分机双向呼叫和对讲
主机按键用于设置“护理”级别、时间、调节音量、在线编号等
面板右上部可显示实时时钟和床号
左方一览表区可显示各床的护理级别和呼叫状况（有呼叫的床位则指示灯绿光闪烁），还可插放病员卡片
主机具有语音报号功能
分机面板上的按键可用于呼叫、消号和挂机，手柄的按键用于呼叫和挂机
手柄内含麦克风
安装在走廊的显示屏平时显示实时时钟，有分机呼叫则显示床号
二、系统组成 呼叫主机 呼叫分机（嵌入式分机、明装式分机） 厕所分机（防水） 走廊显示屏 门灯 三、系统的工作原理方框图： 四、操作使用 1、ETC-2Z 系列操作使用 将主机电源插头插入 Ac220V 50Hz 插座内，此时，主机一览表的指示灯会全屏闪亮，随即熄灭，床号区显示“0
