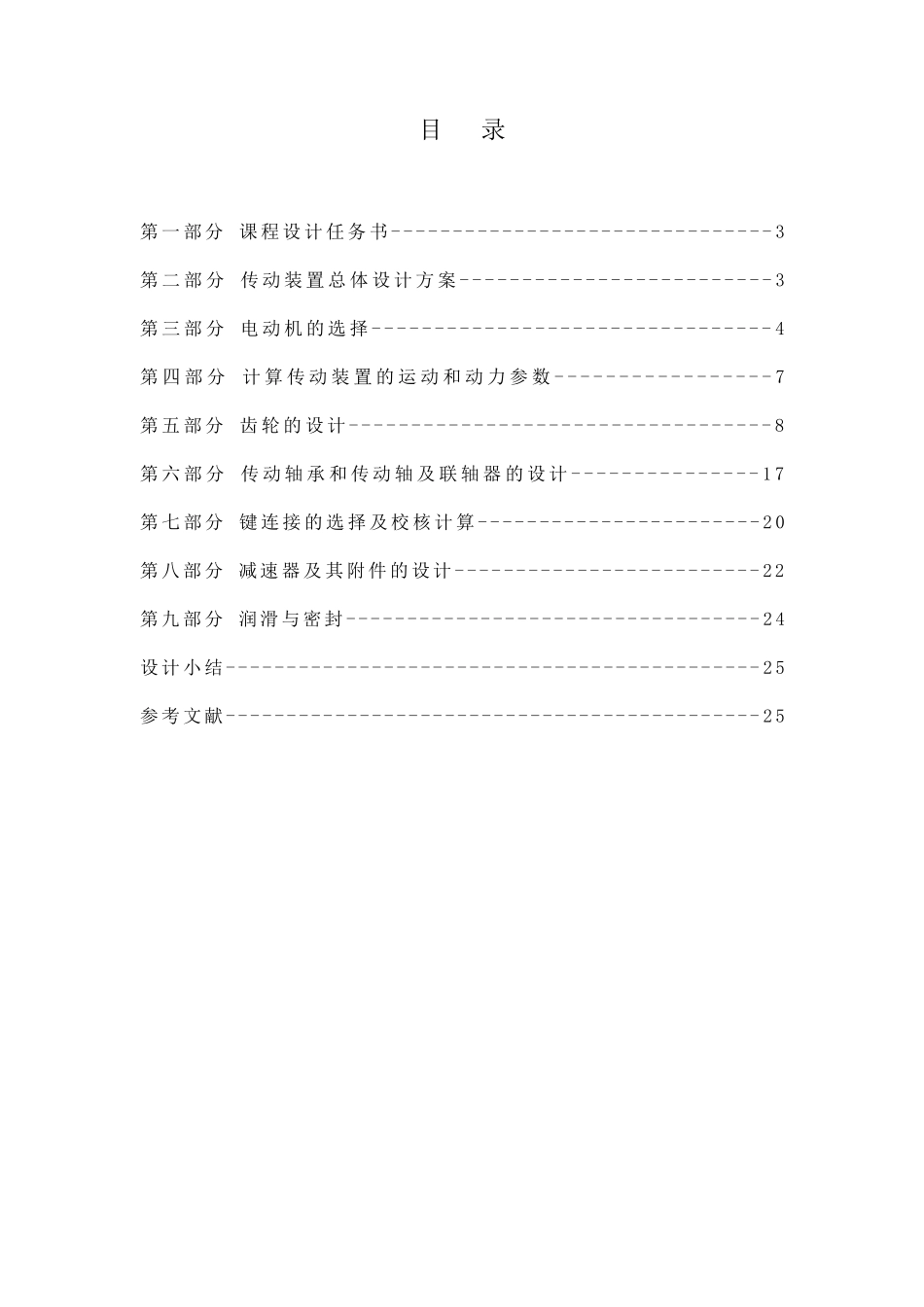

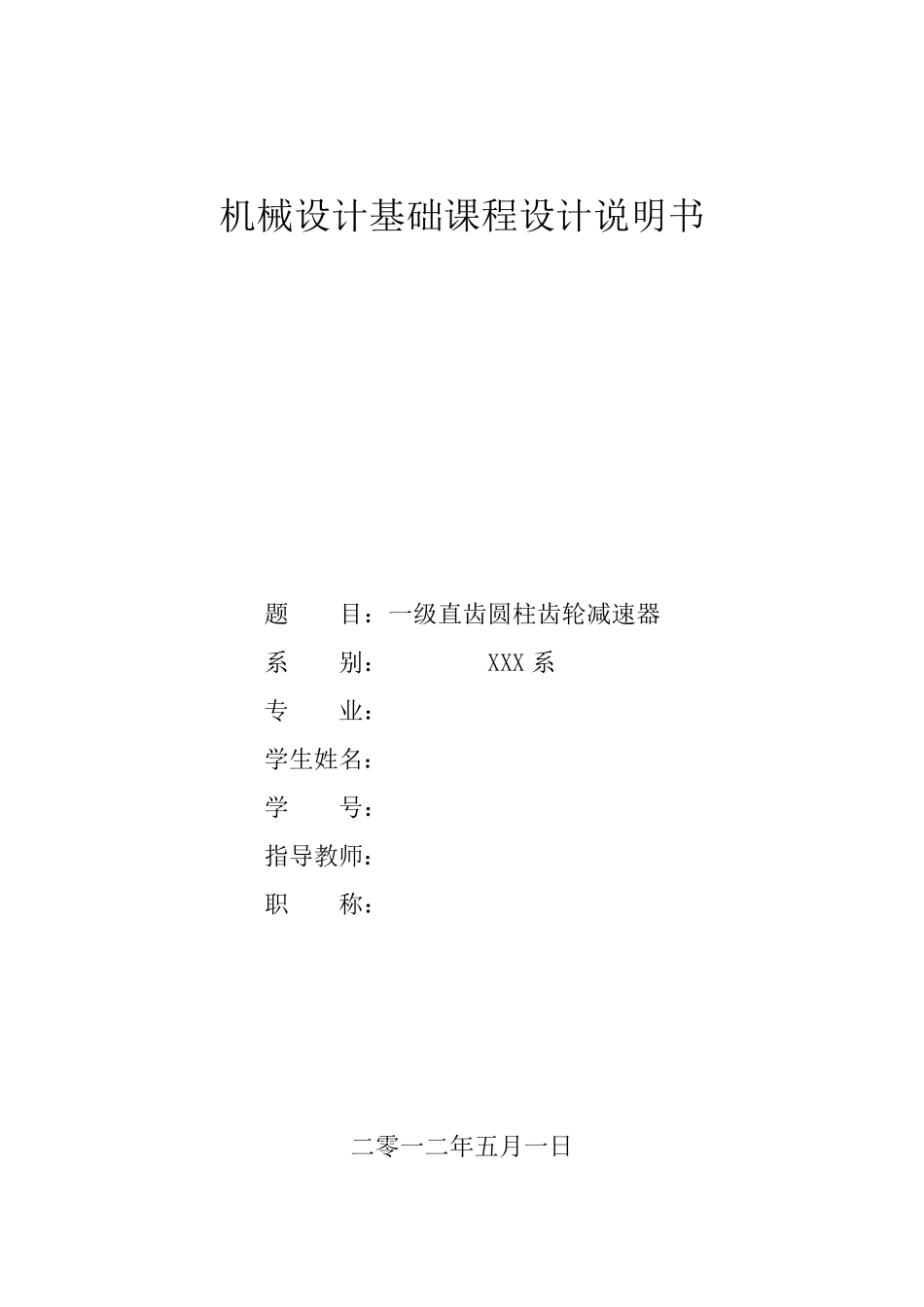

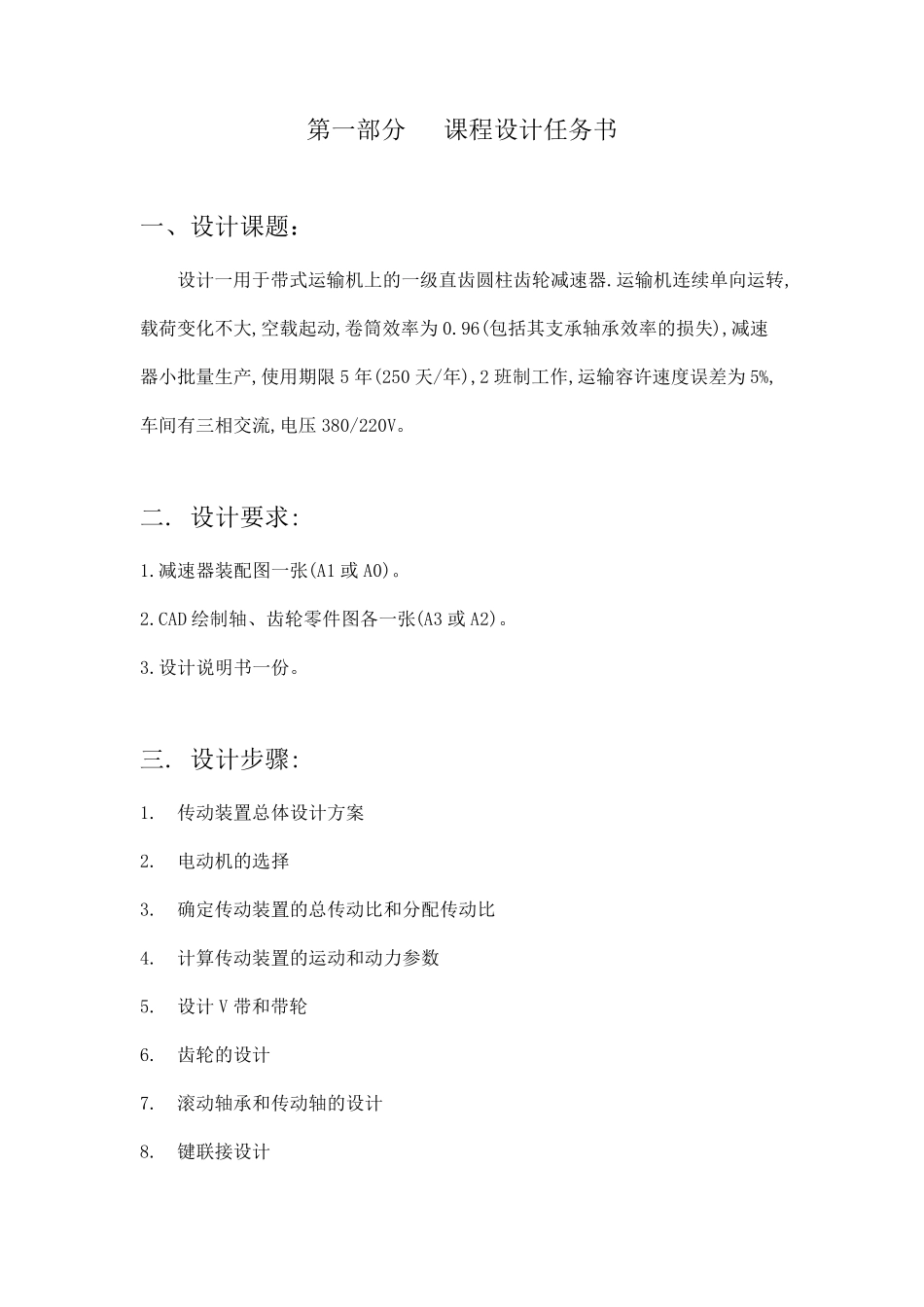

机械设计基础课程设计说明书 题 目：一级直齿圆柱齿轮减速器 系 别： XXX 系 专 业： 学生姓名： 学 号： 指导教师： 职 称： 二零一二年五月一日 目 录 第一 部 分 课 程 设 计 任 务 书 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 第二 部 分 传 动 装 置 总 体 设 计 方 案 - - - - - - - - - - - - - - - - - - - - - - - - - 3 第三 部 分 电 动 机 的 选 择 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 第四 部 分 计 算 传 动 装 置 的 运 动 和 动 力 参 数 - - - - - - - - - - - - - - - - - 7 第五 部 分 齿 轮 的 设 计 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8 第六 部 分 传 动 轴 承 和 传 动 轴 及 联 轴 器 的 设 计 - - - - - - - - - - - - - - - 1 7 第七 部 分 键 连 接 的 选 择 及 校 核 计 算 - - - - - - - - - - - - - - - - - - - - - - - 2 0 第八 部 分 减 速 器 及 其 附 件 的 设 计 - - - - - - - - - - - - - - - - - - - - - - - - - 2 2 第九 部 分 润 滑与 密封 - - - - - -- - - - -- -- - - - - - -- - - - -- - -- - - - - - 2 4 设 计 小结 -- -- -- --- - -- -- -- -- -- -- -- - -- -- -- -- -- -- -- - -- -- 2 5 参 考 文献 -- -- -- --- - -- -- -- -- -- -- -- - -- -- -- -- -- -- -- - -- -- 2 5 第一部分 课程设计任务书 一、设计课题： 设计一用于带式运输机上的一级直齿圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为 0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限 5 年(250 天/年),2 班制工作,运输容许速度误差为 5%,车间有三相交流,电压 380/220V。 二. 设计要求: 1.减速器装配图一张(A1 或 A0)。 2.CAD 绘制轴、齿轮零件图各一张(A3 或 A2)。 3.设计说明书一份。 三. 设计步骤: 1. 传动...
