一般蒸汽管道的流速VIP专享

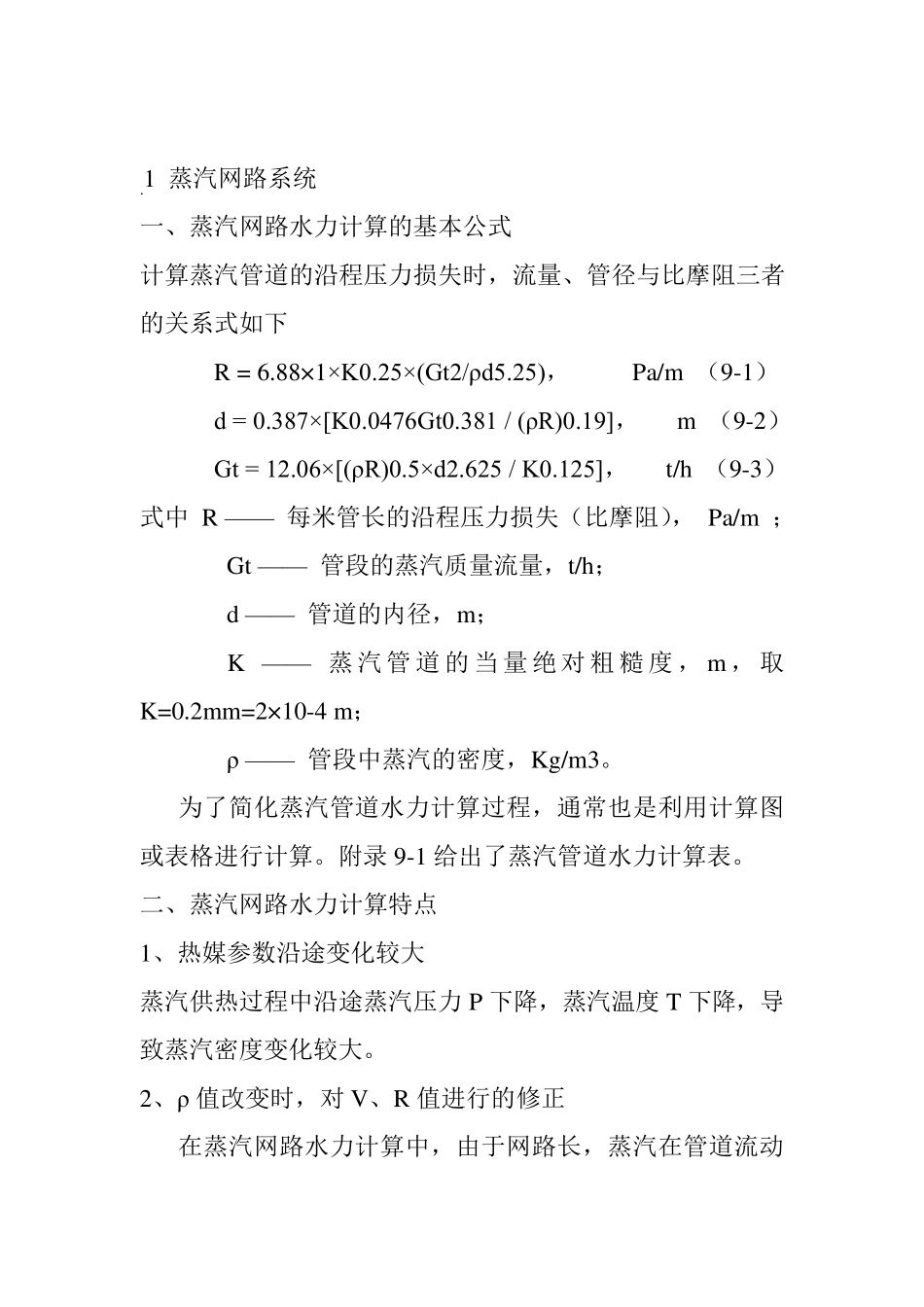

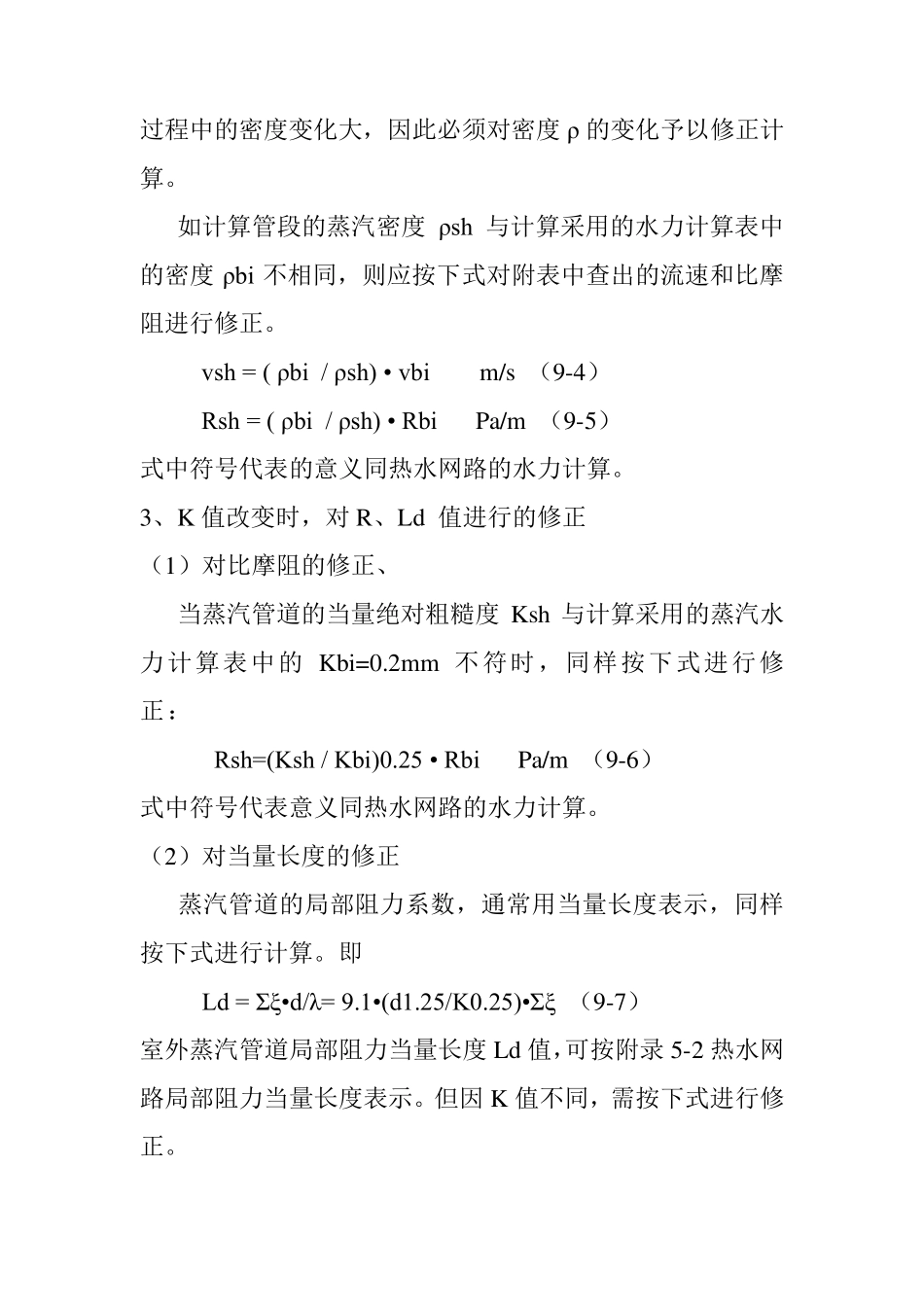

类别 最大允许压降 流速 kg/cm² 100m m/s (1) 一般 压力等级 0.0~ 3.5 kg/cm²G 0.06 10.0~35.0 3.5~ 10.5 kg/cm²G 0.12 10.0~ 35.0 10.5~ 21.0 kg/cm²G 0.23 10.0~ 35.0 >21.0 kg/cm²G 0.35 10.0~ 35.0 (2) 过热蒸汽 口径(mm) >200 0.35 40.0~ 60.0 100~ 200 0.35 30.0~ 50.0 <100 0.35 30.0~ 40.0 (3) 饱和蒸汽 口径(mm) >200 0.20 30.0~ 40.0 100~ 200 0.20 25.0~ 35.0 <100 0.20 15.0~ 30.0 (4) 乏汽 排汽管(从受压容器中排出) 80.0 排汽管(从无压容器中排出) 15.0~ 30.0 排汽管(从安全阀排出) 200.0~ 400.0 .1 蒸汽网路系统 一、蒸汽网路水力计算的基本公式 计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下 R = 6.88× 1×K0.25×(Gt2/ρd5.25)， Pa/m （9-1） d = 0.387×[K0.0476Gt0.381 / (ρR)0.19]， m （9-2） Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]， t/h （9-3） 式中 R — — 每米管长的沿程压力损失（比摩阻）， Pa/m ； Gt — — 管段的蒸汽质量流量，t/h； d — — 管道的内径，m； K — — 蒸汽管 道 的 当 量 绝 对 粗 糙 度 ， m ， 取K=0.2mm=2× 10-4 m； ρ — — 管段中蒸汽的密度，Kg/m3。 为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。附录 9-1 给出了蒸汽管道水力计算表。 二、蒸汽网路水力计算特点 1、热媒参数沿途变化较大 蒸汽供热过程中沿途蒸汽压力 P 下降，蒸汽温度 T 下降，导致蒸汽密度变化较大。 2、ρ 值改变时，对 V、R 值进行的修正 在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ 的变化予以修正计算。 如计算管段的蒸汽密度ρsh 与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。 vsh = ( ρbi / ρsh) • vbi m/s （9-4） Rsh = ( ρbi / ρsh) • Rbi Pa/m （9-5） 式中符号代表的意义同热水网路的水力计算。 3、K 值改变时，对R、Ld 值进行的修正 （1）对比摩阻的修正、 当蒸汽管道的当量绝对粗糙度Ksh 与计算采用的蒸汽水力计算表中的Kbi=0.2mm 不符时，同样按下式进行修正： Rsh=(Ksh / Kbi)0.25 • Rbi Pa/m （9-6） 式中符号代表意义同热水网路的水力计算...
