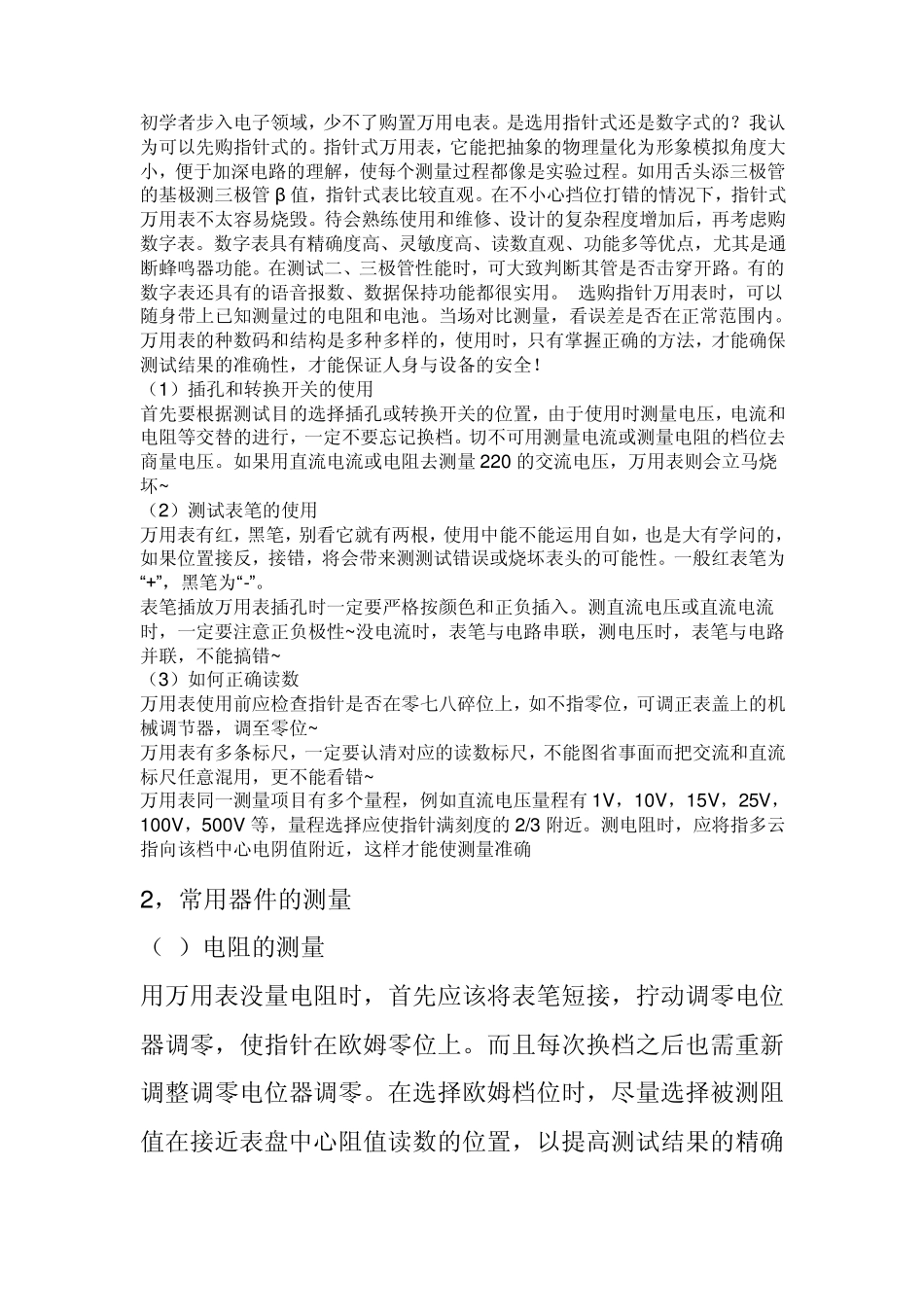

初学者步入电子领域,少不了购置万用电表。是选用指针式还是数字式的?我认为可以先购指针式的。指针式万用表,它能把抽象的物理量化为形象模拟角度大小,便于加深电路的理解,使每个测量过程都像是实验过程。如用舌头添三极管的基极测三极管β 值,指针式表比较直观。在不小心挡位打错的情况下,指针式万用表不太容易烧毁。待会熟练使用和维修、设计的复杂程度增加后,再考虑购数字表。数字表具有精确度高、灵敏度高、读数直观、功能多等优点,尤其是通断蜂鸣器功能。在测试二、三极管性能时,可大致判断其管是否击穿开路。有的数字表还具有的语音报数、数据保持功能都很实用。 选购指针万用表时,可以随身带上已知测量过的电阻和电池。当场对比测量,看误差是否在正常范围内。 万用表的种数码和结构是多种多样的,使用时,只有掌握正确的方法,才能确保测试结果的准确性,才能保证人身与设备的安全! (1)插孔和转换开关的使用 首先要根据测试目的选择插孔或转换开关的位置,由于使用时测量电压,电流和电阻等交替的进行,一定不要忘记换档。切不可用测量电流或测量电阻的档位去商量电压。如果用直流电流或电阻去测量220 的交流电压,万用表则会立马烧坏~ (2)测试表笔的使用 万用表有红,黑笔,别看它就有两根,使用中能不能运用自如,也是大有学问的,如果位置接反,接错,将会带来测测试错误或烧坏表头的可能性。一般红表笔为“+”,黑笔为“-”。 表笔插放万用表插孔时一定要严格按颜色和正负插入。测直流电压或直流电流时,一定要注意正负极性~没电流时,表笔与电路串联,测电压时,表笔与电路并联,不能搞错~ (3)如何正确读数 万用表使用前应检查指针是否在零七八碎位上,如不指零位,可调正表盖上的机械调节器,调至零位~ 万用表有多条标尺,一定要认清对应的读数标尺,不能图省事面而把交流和直流标尺任意混用,更不能看错~ 万用表同一测量项目有多个量程,例如直流电压量程有 1V,10V,15V,25V,100V,500V 等,量程选择应使指针满刻度的2/3 附近。测电阻时,应将指多云指向该档中心电阴值附近,这样才能使测量准确 2,常用器件的测量 (1)电阻的测量 用万用表没量电阻时,首先应该将表笔短接,拧动调零电位器调零,使指针在欧姆零位上。而且每次换档之后也需重新调整调零电位器调零。在选择欧姆档位时,尽量选择被测阻值在接近表盘中心阻值读数的位置,以提高测试结果的精确 度;如果被电阻在电路板上,则应...
