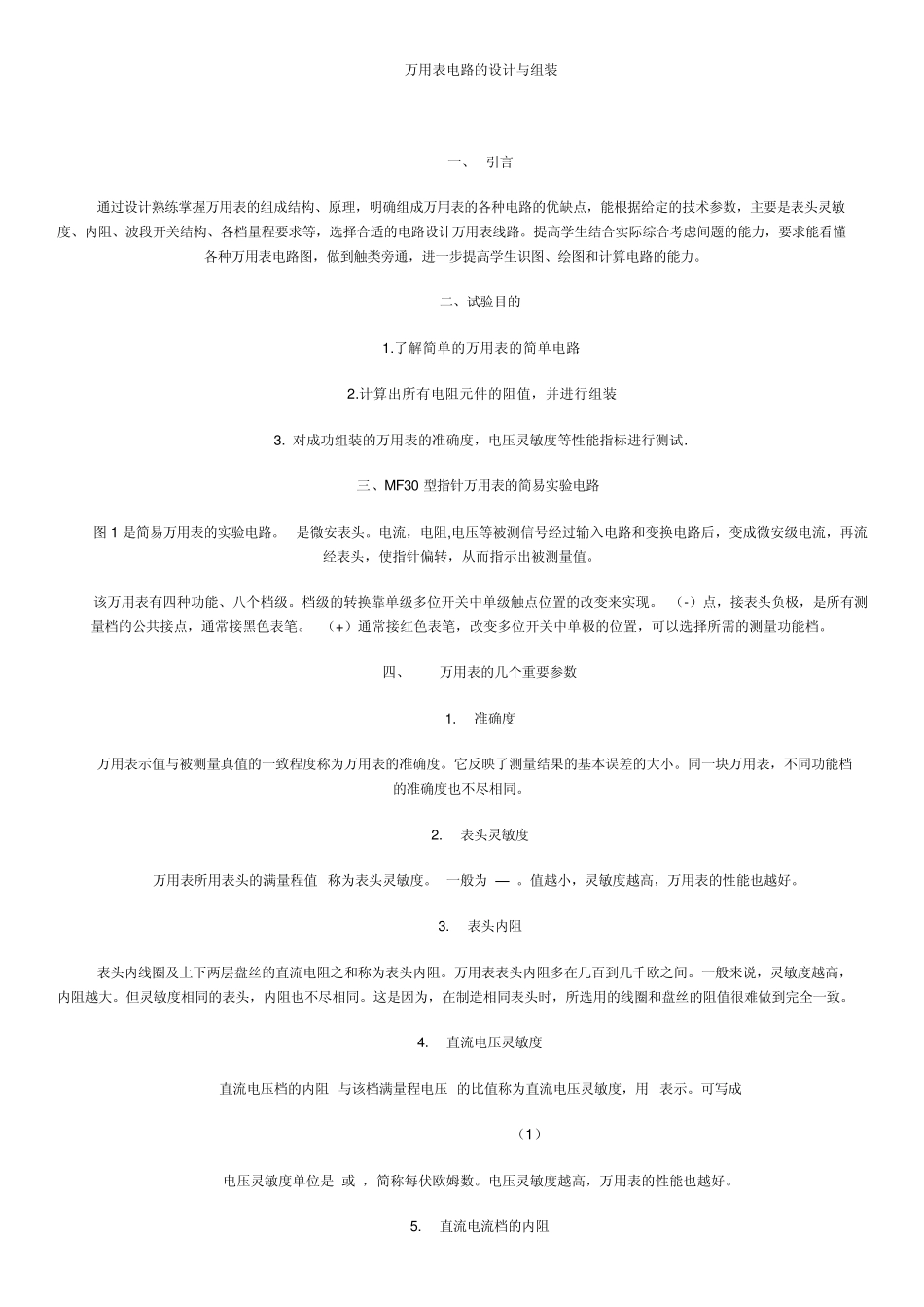

万用表电路的设计与组装 一、 引言 通过设计熟练掌握万用表的组成结构、原理，明确组成万用表的各种电路的优缺点，能根据给定的技术参数，主要是表头灵敏度、内阻、波段开关结构、各档量程要求等，选择合适的电路设计万用表线路。提高学生结合实际综合考虑间题的能力，要求能看懂各种万用表电路图，做到触类旁通，进一步提高学生识图、绘图和计算电路的能力。 二、试验目的 1.了解简单的万用表的简单电路. 2.计算出所有电阻元件的阻值，并进行组装. 3. 对成功组装的万用表的准确度，电压灵敏度等性能指标进行测试. 三、M F30 型指针万用表的简易实验电路 图 1 是简易万用表的实验电路。 是微安表头。电流，电阻,电压等被测信号经过输入电路和变换电路后，变成微安级电流，再流经表头，使指针偏转，从而指示出被测量值。 该万用表有四种功能、八个档级。档级的转换靠单级多位开关中单级触点位置的改变来实现。 （-）点，接表头负极，是所有测量档的公共接点，通常接黑色表笔。 （+）通常接红色表笔，改变多位开关中单极的位置，可以选择所需的测量功能档。 四、 万用表的几个重要参数 1. 准确度 万用表示值与被测量真值的一致程度称为万用表的准确度。它反映了测量结果的基本误差的大小。同一块万用表，不同功能档的准确度也不尽相同。 2. 表头灵敏度 万用表所用表头的满量程值 称为表头灵敏度。 一般为 — 。值越小，灵敏度越高，万用表的性能也越好。 3. 表头内阻 表头内线圈及上下两层盘丝的直流电阻之和称为表头内阻。万用表表头内阻多在几百到几千欧之间。一般来说，灵敏度越高，内阻越大。但灵敏度相同的表头，内阻也不尽相同。这是因为，在制造相同表头时，所选用的线圈和盘丝的阻值很难做到完全一致。 4. 直流电压灵敏度 直流电压档的内阻 与该档满量程电压 的比值称为直流电压灵敏度，用 表示。可写成 （1） 电压灵敏度单位是 或 ，简称每伏欧姆数。电压灵敏度越高，万用表的性能也越好。 5. 直流电流档的内阻 电流表内阻的大小决定于表头内阻及分流电阻的大小。对同一块万用表而言，不同档级的电流表，其分流电阻不同，所以内阻也不相同。电流表的内阻越小，质量越好。测电流时，将电流表串联在被测电路中，对被测电路会造成两方面的影响：一是它的阻流作用会改变原电路的工作状态；二是增加了被测电路的功耗。为了减少这两方面的影响，内阻越小越好。 6. 欧姆档的中值电阻 欧姆档的内...
