万用表的使用和三极管的测判

万用表的使用和三极管的测判_第1页
1/25
万用表的使用和三极管的测判_第2页
2/25
万用表的使用和三极管的测判_第3页
3/25

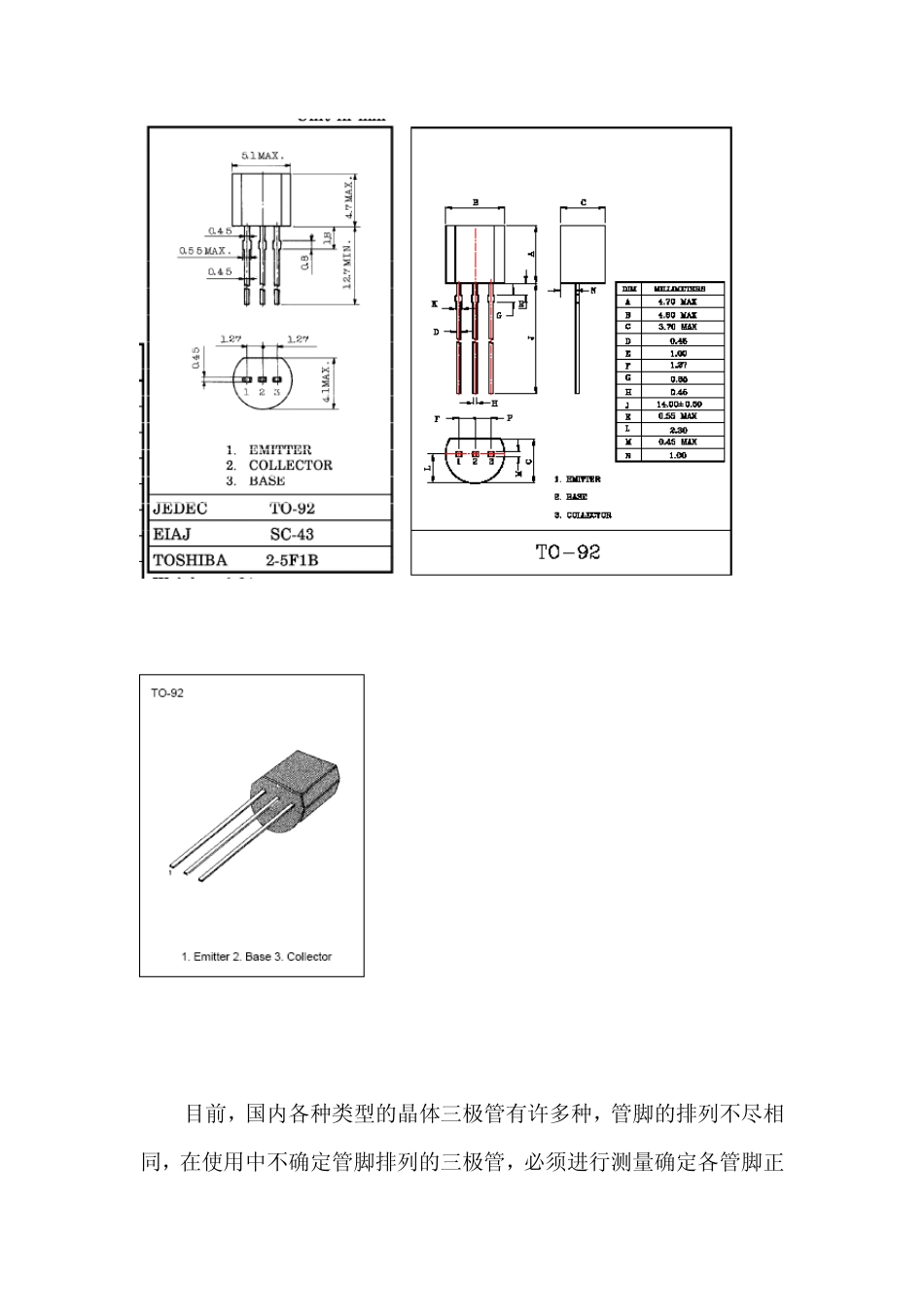

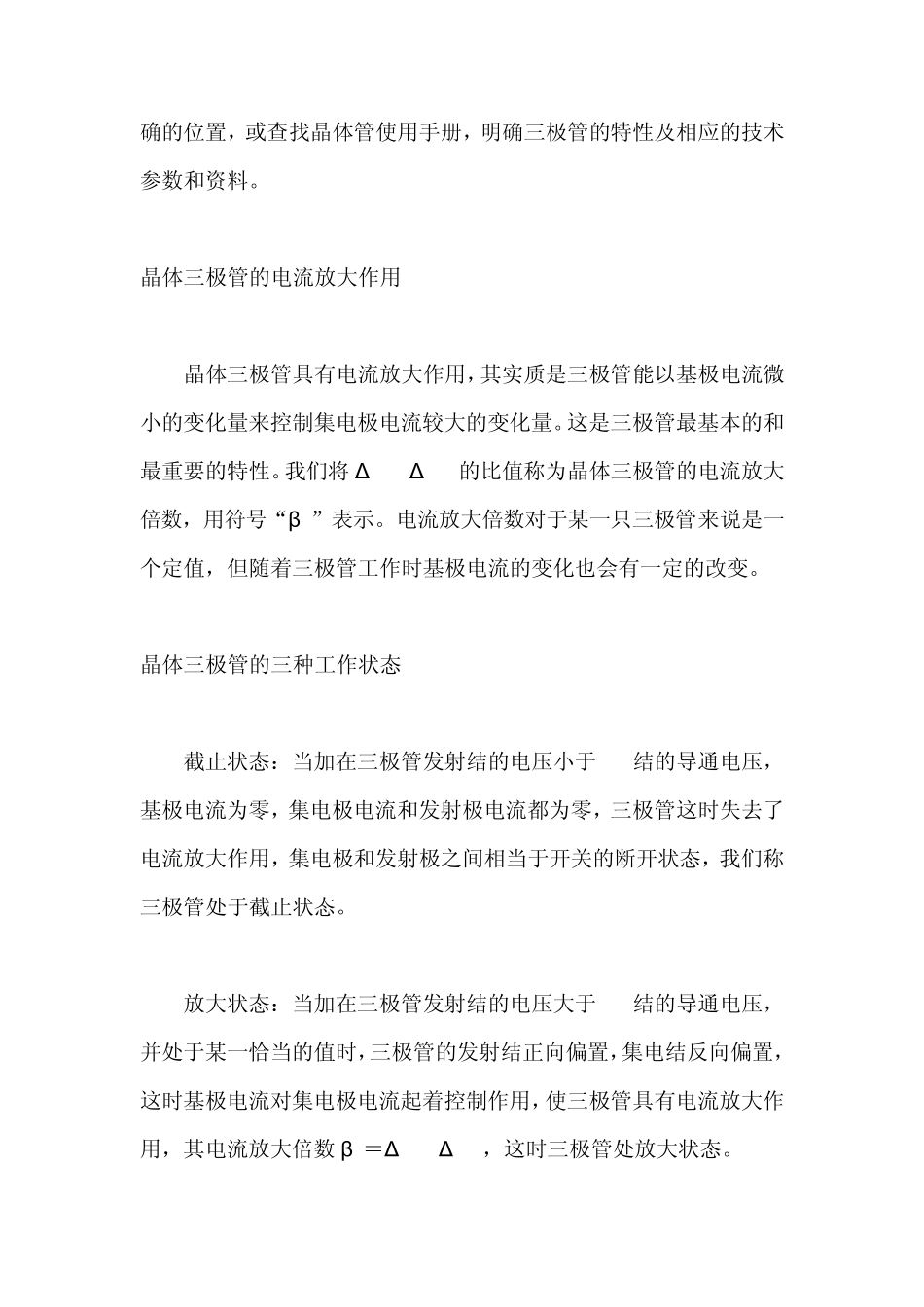

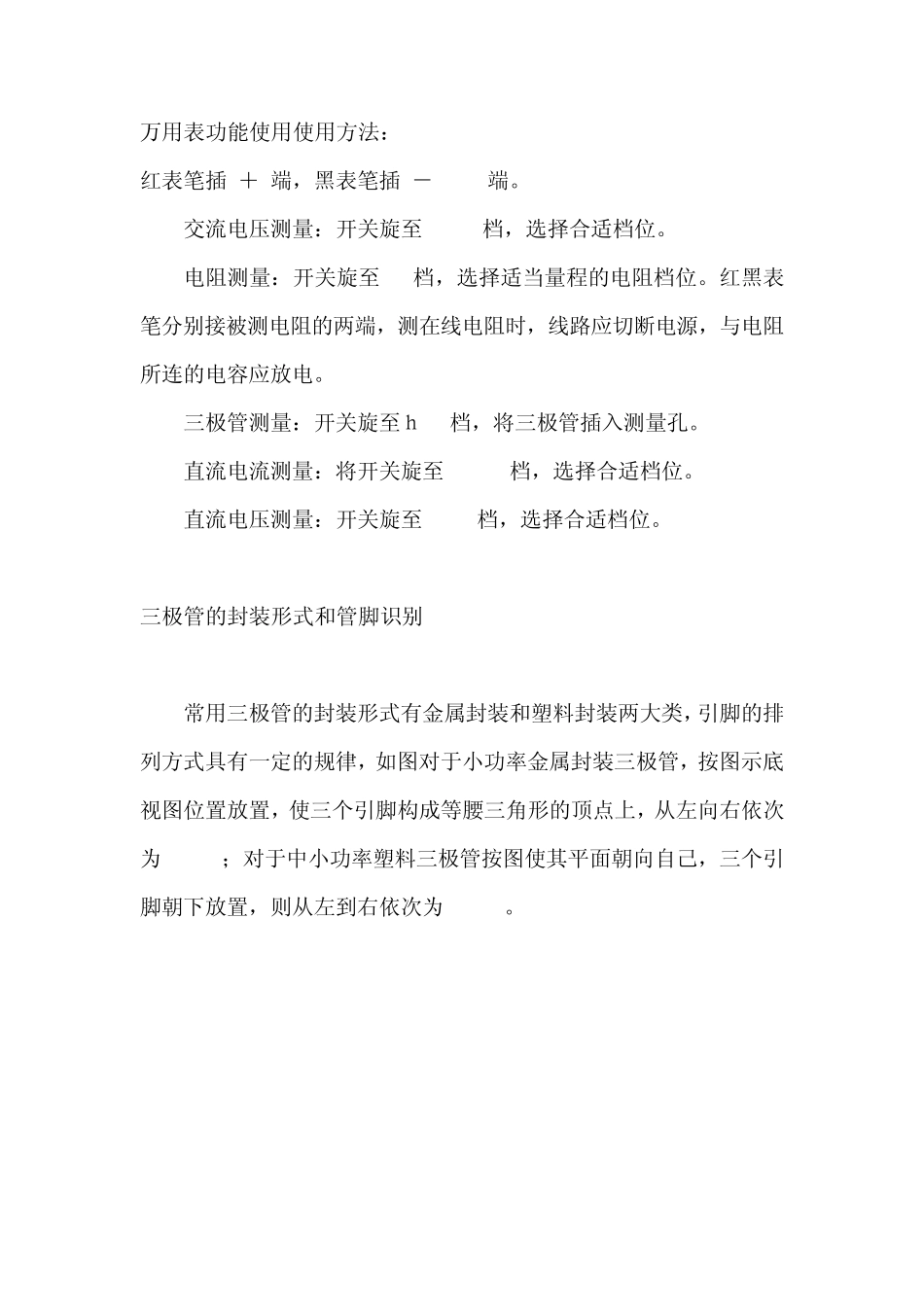

万用表功能使用使用方法: 红表笔插"+"端,黑表笔插"-COM "端。 (1) 交流电压测量:开关旋至 AC V 档,选择合适档位。 (2) 电阻测量:开关旋至 W 档,选择适当量程的电阻档位。红黑表笔分别接被测电阻的两端,测在线电阻时,线路应切断电源,与电阻所连的电容应放电。 (3) 三极管测量:开关旋至hFE档,将三极管插入测量孔。 (4) 直流电流测量:将开关旋至 DCma 档,选择合适档位。 (5) 直流电压测量:开关旋至 DC V档,选择合适档位。 三极管的封装形式和管脚识别 常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,如图对于小功率金属封装三极管,按图示底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为 e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为 e b c。 2SC1815 KTC9013 SS9011 目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。 晶体三极管的电流放大作用 晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将Δ Ic/Δ Ib的比值称为晶体三极管的电流放大倍数,用符号“β ”表示。电流放大倍数对于某一只三极管来说是一个定值,但随着三极管工作时基极电流的变化也会有一定的改变。 晶体三极管的三种工作状态 截止状态:当加在三极管发射结的电压小于 PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。 放大状态:当加在三极管发射结的电压大于 PN结的导通电压,并处于某一恰当的值时,三极管的发射结正向偏置,集电结反向偏置,这时基极电流对集电极电流起着控制作用,使三极管具有电流放大作用,其电流放大倍数β =Δ Ic/Δ Ib,这时三极管处放大状态。 饱和导通状态:当加在三极管发射结的电压大于PN结的导通电压,并当基极电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不怎么变化,这时三极管失去电流放大作用,集电极与发射极之间的电压很小,集电极和发射极之间相当于开关的导通...
