万能材料试验机的工作原理VIP专享

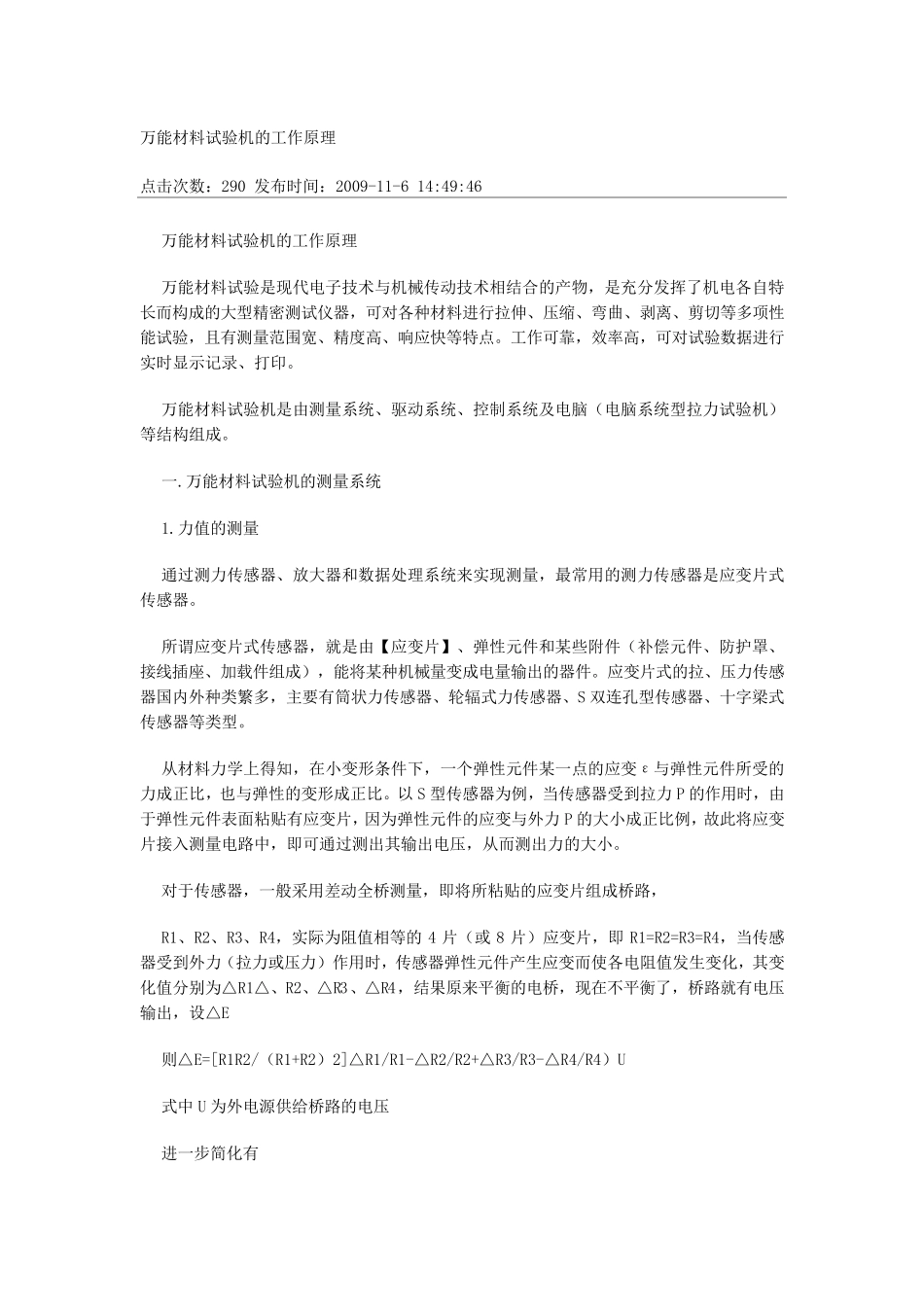

万 能 材 料 试 验 机 的 工 作 原 理 点 击 次 数 ： 290 发 布 时 间 ： 2009-11-6 14:49:46 万 能 材 料 试 验 机 的 工 作 原 理 万 能 材 料 试 验 是 现 代 电 子 技 术 与 机 械 传 动 技 术 相 结 合 的 产 物 ， 是 充 分 发 挥 了 机 电 各 自 特长 而 构 成 的 大 型 精 密 测 试 仪 器 ， 可 对 各 种 材 料 进 行 拉 伸 、 压 缩 、 弯 曲 、 剥 离 、 剪 切 等 多 项 性能 试 验 ， 且 有 测 量 范 围 宽 、 精 度 高 、 响 应 快 等 特 点 。 工 作 可 靠 ， 效 率 高 ， 可 对 试 验 数 据 进 行实 时 显 示 记 录 、 打 印 。 万 能 材 料 试 验 机 是 由 测 量 系 统 、 驱 动 系 统 、 控 制 系 统 及 电 脑 （ 电 脑 系 统 型 拉 力 试 验 机 ）等 结 构 组 成 。 一 .万 能 材 料 试 验 机 的 测 量 系 统 1.力 值 的 测 量 通 过 测 力 传 感 器 、 放 大 器 和 数 据 处 理 系 统 来 实 现 测 量 ， 最 常 用 的 测 力 传 感 器 是 应 变 片 式传 感 器 。 所 谓 应 变 片 式 传 感 器 ， 就是 由 【应 变 片 】、 弹性 元件和 某些附件（ 补偿元件、 防护罩、接线插座、 加载件组 成 ） ， 能 将某种 机 械 量 变 成 电 量 输出的 器 件。 应 变 片 式 的 拉 、 压 力 传 感器 国内外种 类繁多 ， 主要有 筒状力 传 感 器 、 轮辐式 力 传 感 器 、 S 双连孔型 传 感 器 、 十字梁式传 感 器 等 类型 。 从材 料 力 学上得知， 在小变 形条件下， 一 个弹性 元件某一 点 的 应 变 ε与 弹性 元件所 受的力 成 正比， 也与 弹性 的 变 形成 正比。 以 S 型 传 感 器 为例， 当传 感 器 受到拉 力 P 的 作 用 时 ， 由于弹性 元件表面粘贴有 应 变 片 ， 因为弹性 元件的 应 变 与 外力 P 的 大 小成 正比例， 故此将应 变片 接入测 量 电 路中， 即可 通 过 测 出其输出电 压 ， 从而 测 出力 的 大 小。 对 于传 感 器 ， 一 般采用 差动 全桥测 量 ， 即将所 ...
