“洞洞板”的选用与焊接技巧 万用电路板是一种按照标准 IC间距（2
54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”
相比专业的 PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板
洞洞板的选择 目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图 1，以下简称单孔板），另一种是多个焊盘连在一起（图 2，以下简称连孔板），单孔板又分为单面板和双面板两种
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就 OK了
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形
他们的价格也有区别，以大小为 100 cm2（10cmX10cm）的单面板为例：铜板价格 3到 4元，锡板 7到 8元，一般每平方厘米不超过 8分钱

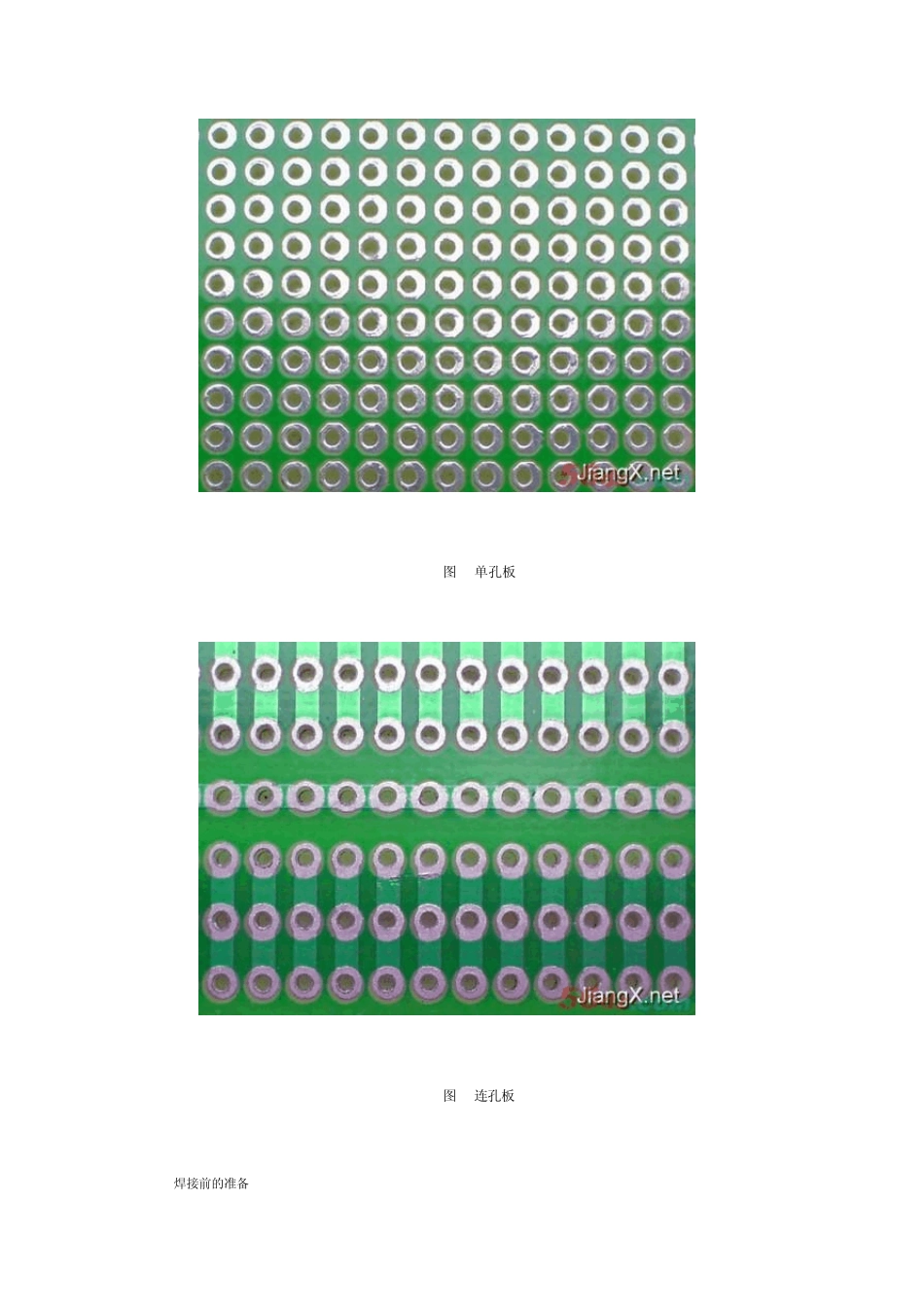

图1 单孔板 图2 连孔板 焊接前的准备 在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率 30瓦左右的尖头电烙铁
同样，焊锡丝也不能太粗
