三、四等水准测量步骤

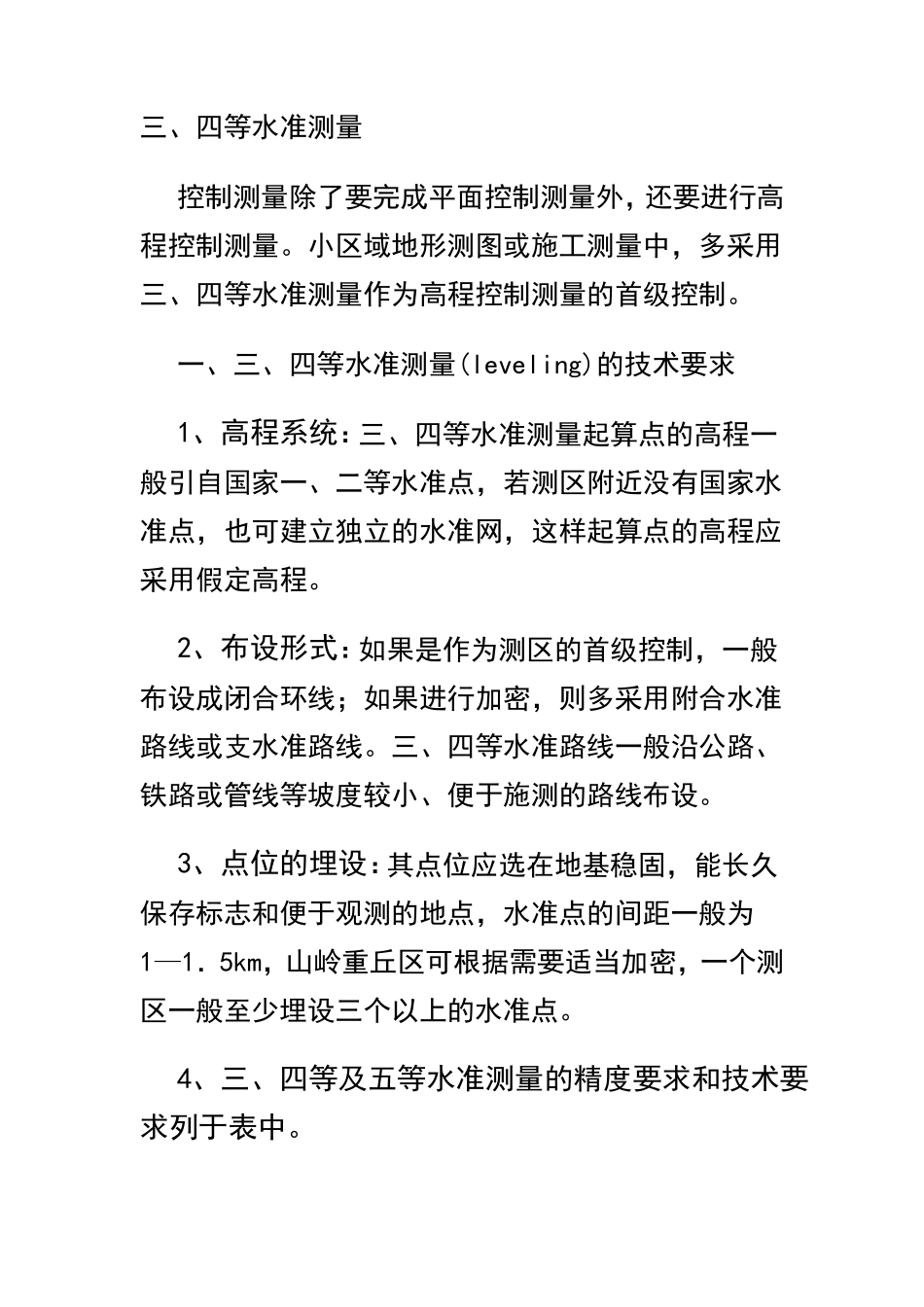

三、四等水准测量步骤_第1页
1/9
三、四等水准测量步骤_第2页
2/9
三、四等水准测量步骤_第3页
3/9
三、四等水准测量 控制测量除了要完成平面控制测量外,还要进行高程控制测量。小区域地形测图或施工测量中,多采用三、四等水准测量作为高程控制测量的首级控制。 一、三、四等水准测量(leveling)的技术要求 1、高程系统:三、四等水准测量起算点的高程一般引自国家一、二等水准点,若测区附近没有国家水准点,也可建立独立的水准网,这样起算点的高程应采用假定高程。 2、布设形式:如果是作为测区的首级控制,一般布设成闭合环线;如果进行加密,则多采用附合水准路线或支水准路线。三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。 3、点位的埋设:其点位应选在地基稳固,能长久保存标志和便于观测的地点,水准点的间距一般为1—1.5km,山岭重丘区可根据需要适当加密,一个测区一般至少埋设三个以上的水准点。 4、三、四等及五等水准测量的精度要求和技术要求列于表中。 二、三、四等水准测量的观测方法 三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。一般采用一对双面尺。 1、 三等水准一个测站的观测步骤:(后-前-前-后;黑-黑-红-红) (1) 照准后视尺黑面,精平,分别读取上、下、中三丝读数,并记为(1)、(2)、(3)。 (2) 照准前视尺黑面,精平,分别读取上、下、中三丝读数,并记为(4)、(5)、(6)。 (3) 照准前视尺红面,精平,读取中丝读数,记为(7) (4) 照准后视尺红面,精平,读取中丝读数,记为(8) 这四步观测,简称为“后一前一前一后(黑一黑一红一红)”,这样的观测步骤可消除或 减弱仪器或尺垫下沉误差的影响。对于四等水准测量,规范允许采用“后一后一前一前(黑一 红一黑一红)”的观测步骤。 2、 一个测站的计算与检核: 观测记录参看书本表 7-11。 ①视距的计算与检核 后视距 (9)=[(1)—(2)]X100m 前视距 (10)=[(4)—(5)]Xl00m 三等≯75m,四等≯l00m 前、后视距差 (11)=(9)—(10) 三等≯3m,四等≯5m 前、后视距差累积 (12)=本站(11)+上站(12) 三等≯6m,四等≯l0rn ②水准尺读数的检核 同一根水准尺黑面与红面中丝读数之差: 前尺黑面与红面中丝读数之差 13)=(6)十 K—(7) 后尺黑面与红面中丝读数之差 (14)=(3)十 K—(8) 三等≯2mm,四等≯3mm (上式中的 K 为红面尺的起点数,为 4.687m 或4.787m) ③高差的计算与检核 黑面测得的高差 (15)=(3)—(6) 红面测得的高差 (16)=(8)—(7) 校核...
