三坐标测量软件DMIS语句解释

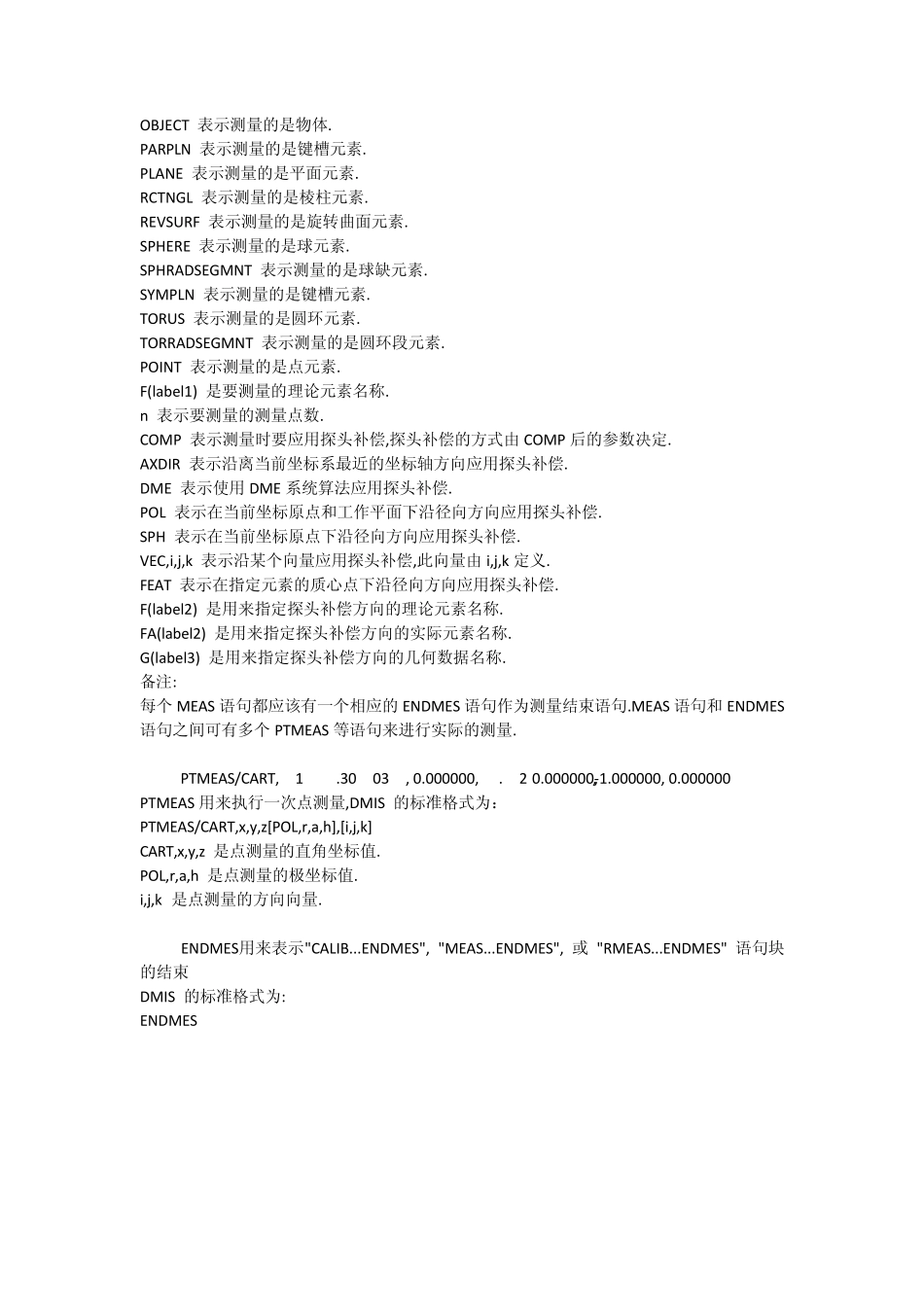

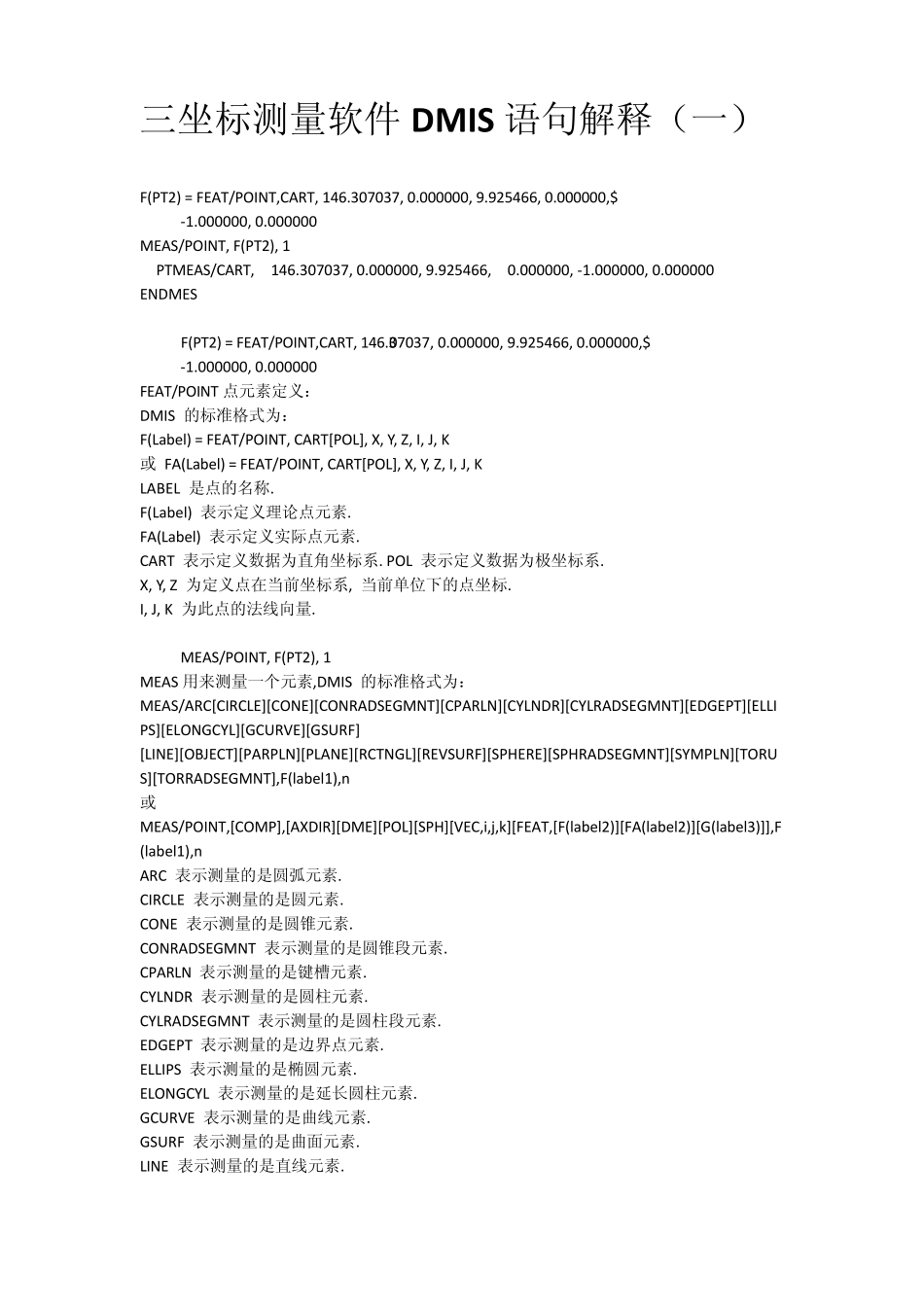

三坐标测量软件DMIS语句解释（一） F(PT2) = FEAT/POINT,CART, 146.307037, 0.000000, 9.925466, 0.000000,$ -1.000000, 0.000000 MEAS/POINT, F(PT2), 1 PTMEAS/CART, 146.307037, 0.000000, 9.925466, 0.000000, -1.000000, 0.000000 ENDMES  F(PT2) = FEAT/POINT,CART, 146.307037, 0.000000, 9.925466, 0.000000,$ -1.000000, 0.000000 FEAT/POINT 点元素定义： DMIS 的标准格式为： F(Label) = FEAT/POINT, CART[POL], X, Y, Z, I, J, K 或 FA(Label) = FEAT/POINT, CART[POL], X, Y, Z, I, J, K LABEL 是点的名称. F(Label) 表示定义理论点元素. FA(Label) 表示定义实际点元素. CART 表示定义数据为直角坐标系. POL 表示定义数据为极坐标系. X, Y, Z 为定义点在当前坐标系, 当前单位下的点坐标. I, J, K 为此点的法线向量.  MEAS/POINT, F(PT2), 1 MEAS 用来测量一个元素,DMIS 的标准格式为： MEAS/ARC[CIRCLE][CONE][CONRADSEGMNT][CPARLN][CYLNDR][CYLRADSEGMNT][EDGEPT][ELLIPS][ELONGCYL][GCURVE][GSURF] [LINE][OBJECT][PARPLN][PLANE][RCTNGL][REVSURF][SPHERE][SPHRADSEGMNT][SYMPLN][TORUS][TORRADSEGMNT],F(label1),n 或MEAS/POINT,[COMP],[AXDIR][DME][POL][SPH][VEC,i,j,k][FEAT,[F(label2)][FA(label2)][G(label3)]],F(label1),n ARC 表示测量的是圆弧元素. CIRCLE 表示测量的是圆元素. CONE 表示测量的是圆锥元素. CONRADSEGMNT 表示测量的是圆锥段元素. CPARLN 表示测量的是键槽元素. CYLNDR 表示测量的是圆柱元素. CYLRADSEGMNT 表示测量的是圆柱段元素. EDGEPT 表示测量的是边界点元素. ELLIPS 表示测量的是椭圆元素. ELONGCYL 表示测量的是延长圆柱元素. GCURVE 表示测量的是曲线元素. GSURF 表示测量的是曲面元素. LINE 表示测量的是直线元素. OBJECT 表示测量的是物体. PARPLN 表示测量的是键槽元素. PLANE 表示测量的是平面元素. RCTNGL 表示测量的是棱柱元素. REVSURF 表示测量的是旋转曲面元素. SPHERE 表示测量的是球元素. SPHRADSEGMNT 表示测量的是球缺元素. SYMPLN 表示测量的是键槽元素. TORUS 表示测量的是圆环元素. TORRADSEGMNT 表示测量的是圆环段元素. POINT 表示测量的是点元素. F(label1) 是要测量的理论元素名称. n 表示要测量的测量点数. COMP 表示测...
