三极管MOS管复习题

三极管MOS管复习题_第1页
1/16
三极管MOS管复习题_第2页
2/16
三极管MOS管复习题_第3页
3/16

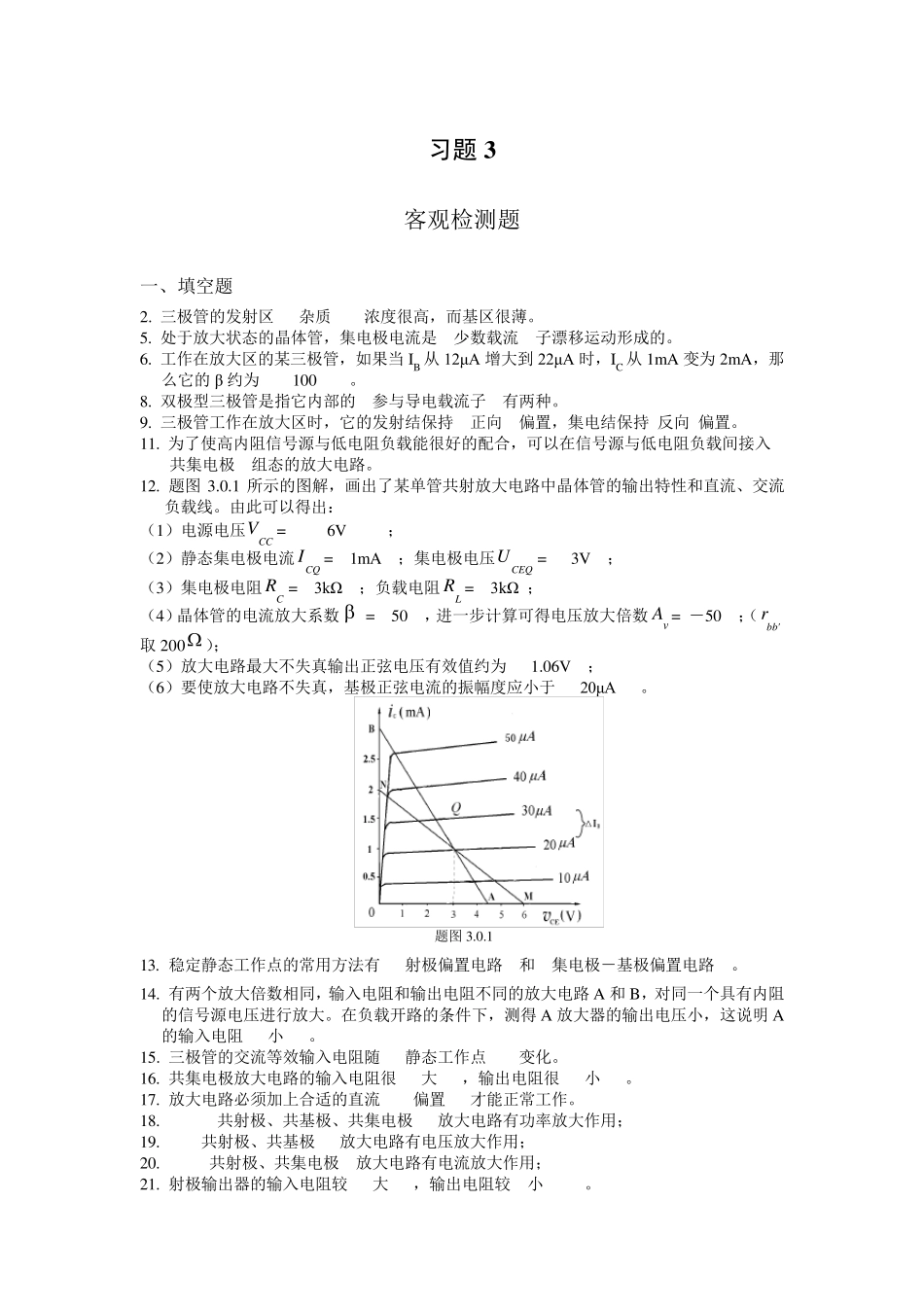

习题 3 客观检测题 一、填空题 2. 三极管的发射区 杂质 浓度很高,而基区很薄。 5. 处于放大状态的晶体管,集电极电流是 少数载流 子漂移运动形成的。 6. 工作在放大区的某三极管,如果当 IB 从 12μA 增大到 22μA 时,IC 从 1mA 变为 2mA,那么它的 β 约为 100 。 8. 双极型三极管是指它内部的 参与导电载流子 有两种。 9. 三极管工作在放大区时,它的发射结保持 正向 偏置,集电结保持 反向 偏置。 11. 为了使高内阻信号源与低电阻负载能很好的配合,可以在信号源与低电阻负载间接入 共集电极 组态的放大电路。 12. 题图 3.0.1 所示的图解,画出了某单管共射放大电路中晶体管的输出特性和直流、交流负载线。由此可以得出: (1)电源电压CCV= 6V ; (2)静态集电极电流CQI= 1mA ;集电极电压CEQU= 3V ; (3)集电极电阻CR = 3kΩ ;负载电阻LR = 3kΩ ; (4)晶体管的电流放大系数  = 50 ,进一步计算可得电压放大倍数vA = -50 ;('bbr取 200 ); (5)放大电路最大不失真输出正弦电压有效值约为 1.06V ; (6)要使放大电路不失真,基极正弦电流的振幅度应小于 20μA 。 13. 稳定静态工作点的常用方法有 射极偏置电路 和 集电极-基极偏置电路 。 14. 有两个放大倍数相同,输入电阻和输出电阻不同的放大电路 A 和 B,对同一个具有内阻的信号源电压进行放大。在负载开路的条件下,测得 A 放大器的输出电压小,这说明 A的输入电阻 小 。 15. 三极管的交流等效输入电阻随 静态工作点 变化。 16. 共集电极放大电路的输入电阻很 大 ,输出电阻很 小 。 17. 放大电路必须加上合适的直流 偏置 才能正常工作。 18. 共射极、共基极、共集电极 放大电路有功率放大作用; 19. 共射极、共基极 放大电路有电压放大作用; 20. 共射极、共集电极 放大电路有电流放大作用; 21. 射极输出器的输入电阻较 大 ,输出电阻较 小 。 题图 3.0.1 22. 射极输出器的三个主要特点是 输出电压与输入电压近似相同 、 输入电阻大 、 输出电阻小 。 23.“小信号等效电路”中的“小信号”是指 “小信号等效电路”适合于微小的变化信号的分析,不适合静态工作点和电流电压的总值的求解 ,不适合大信号的工作情况分析。 24. 放大器的静态工作点由它的 直流通路 决定,而放大器的增益、输入电阻、输出电阻等由它的 交流...
