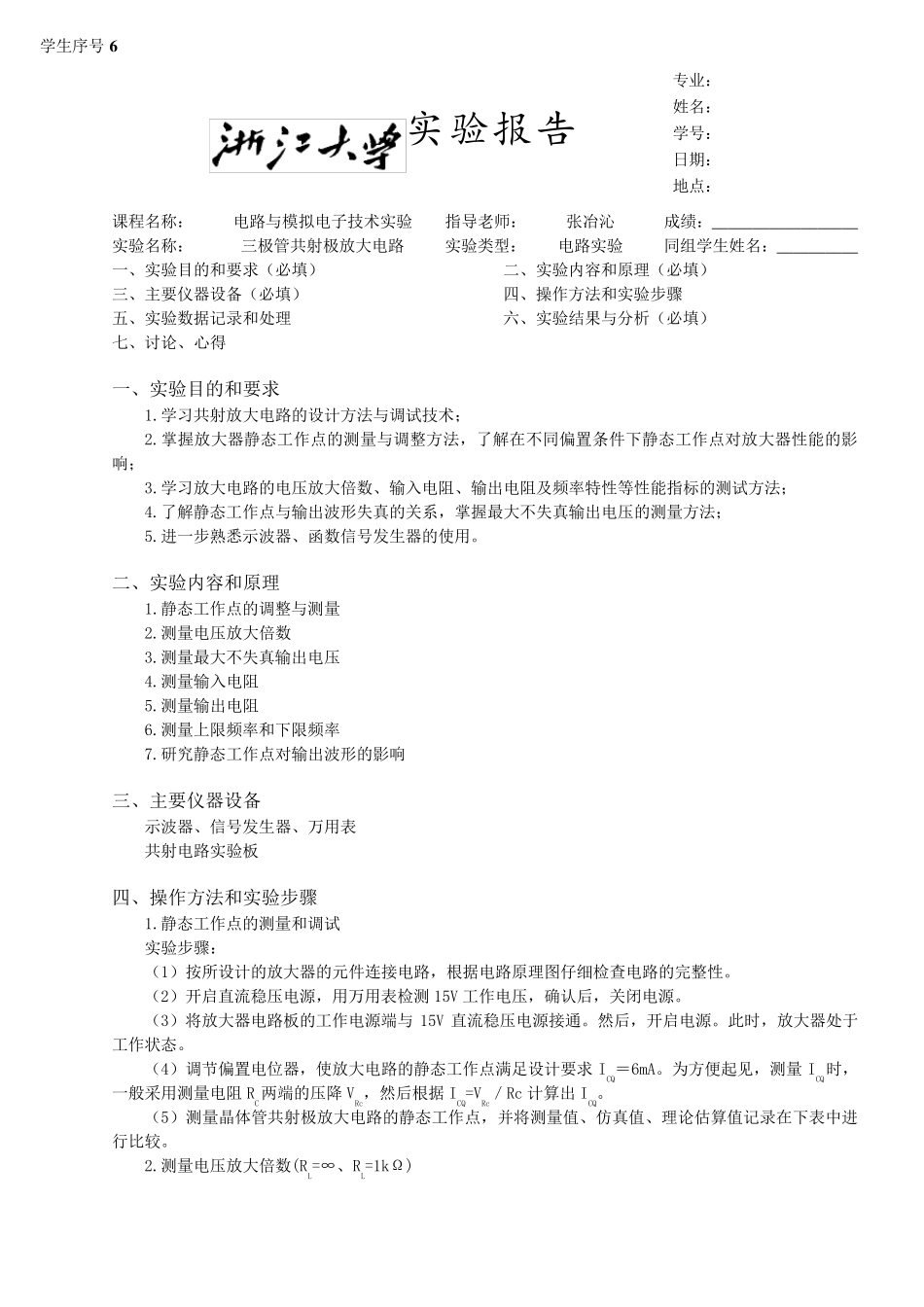

实验报告 课 程 名 称 : 电 路 与 模 拟 电 子 技 术 实 验 指 导 老 师 : 张 冶 沁 成 绩 : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 实 验 名 称 : 三 极 管 共 射 极 放 大 电 路 实 验 类 型 : 电 路 实 验 同 组 学 生 姓 名 : _ _ _ _ _ _ _ _ _ _ 一 、 实 验 目 的 和 要 求 ( 必 填 ) 二 、 实 验 内 容 和 原 理 ( 必 填 ) 三 、 主 要 仪 器 设 备 ( 必 填 ) 四 、 操 作 方 法 和 实 验 步 骤 五 、 实 验 数 据 记 录 和 处 理 六 、 实 验 结 果 与 分 析 ( 必 填 ) 七 、 讨 论 、 心 得 一 、 实 验 目 的 和 要 求 1.学 习 共 射 放 大 电 路 的 设 计 方 法 与 调 试 技 术 ; 2.掌 握 放 大 器 静 态 工 作 点 的 测 量 与 调 整 方 法 , 了 解 在 不 同 偏 置 条 件 下 静 态 工 作 点 对 放 大 器 性 能 的 影响 ; 3.学 习 放 大 电 路 的 电 压 放 大 倍 数 、 输 入 电 阻 、 输 出 电 阻 及 频 率 特 性 等 性 能 指 标 的 测 试 方 法 ; 4.了 解 静 态 工 作 点 与 输 出 波 形 失 真 的 关 系, 掌 握 最大 不 失 真 输 出 电 压 的 测 量 方 法 ; 5.进一 步 熟悉示波 器 、 函数 信号发生 器 的 使用。 二 、 实 验 内 容 和 原 理 1.静 态 工 作 点 的 调 整 与 测 量 2.测 量 电 压 放 大 倍 数 3.测 量 最大 不 失 真 输 出 电 压 4.测 量 输 入 电 阻 5.测 量 输 出 电 阻 6.测 量 上限频 率 和 下 限频 率 7.研究静 态 工 作 点 对 输 出 波 形 的 影 响 三 、 主 要 仪 器 设 备 示波 器 、 信号发生 器 、 万用表 共 射 电 路 实 验 板 四 、 操 作 方 法 和 实 验 步 骤 1.静 态 工 作 点 的 测 量 和 调 试 实 验 步 骤 : ( 1) 按所设 计 的 放 大 器 的 元件 连接电 路 , 根据 电 路 原 理 图仔细检查电 路 的 完整 性 。 ( 2) 开启直流稳压 电 源, 用万用表检测 15V 工 作 电...
