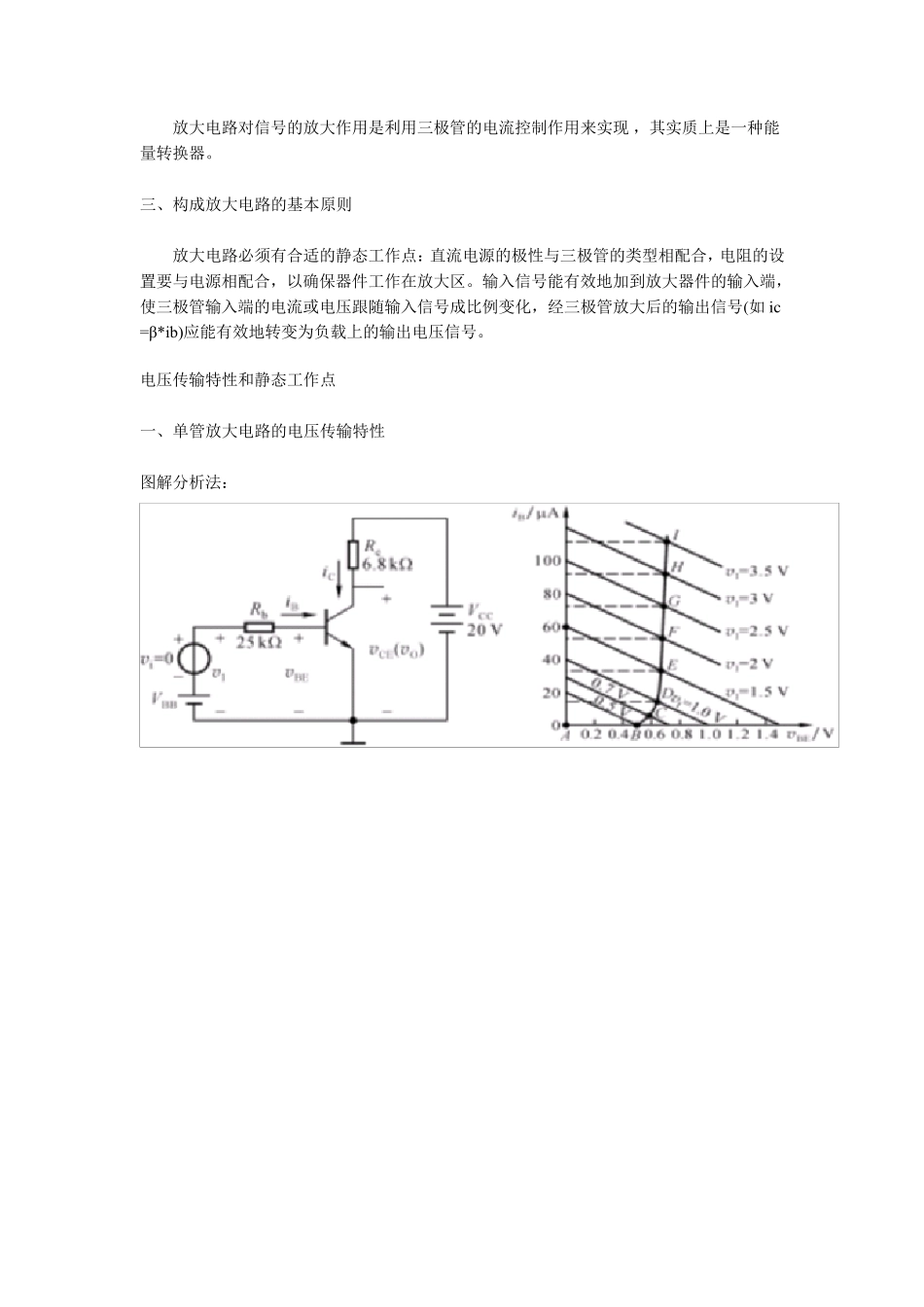

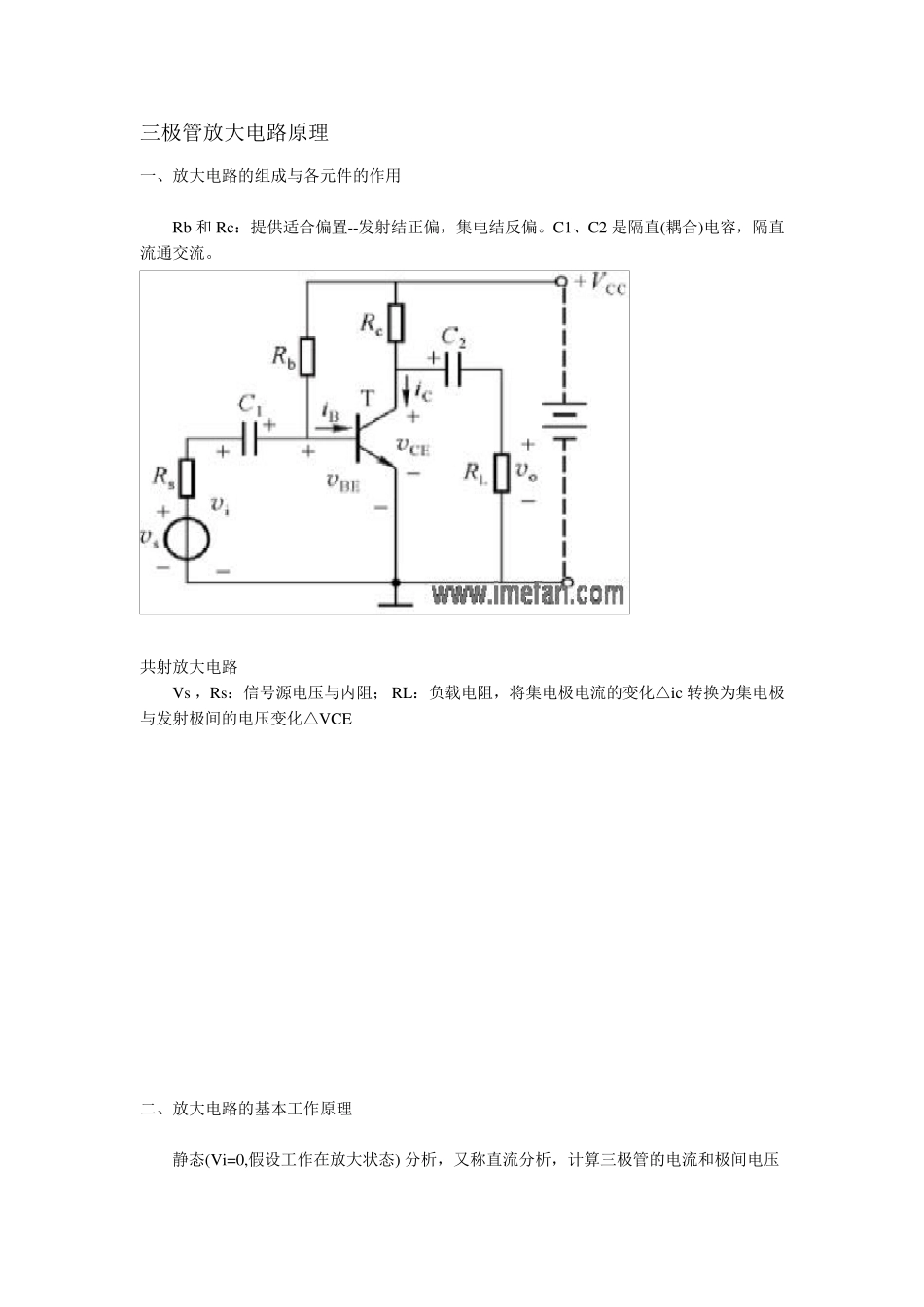

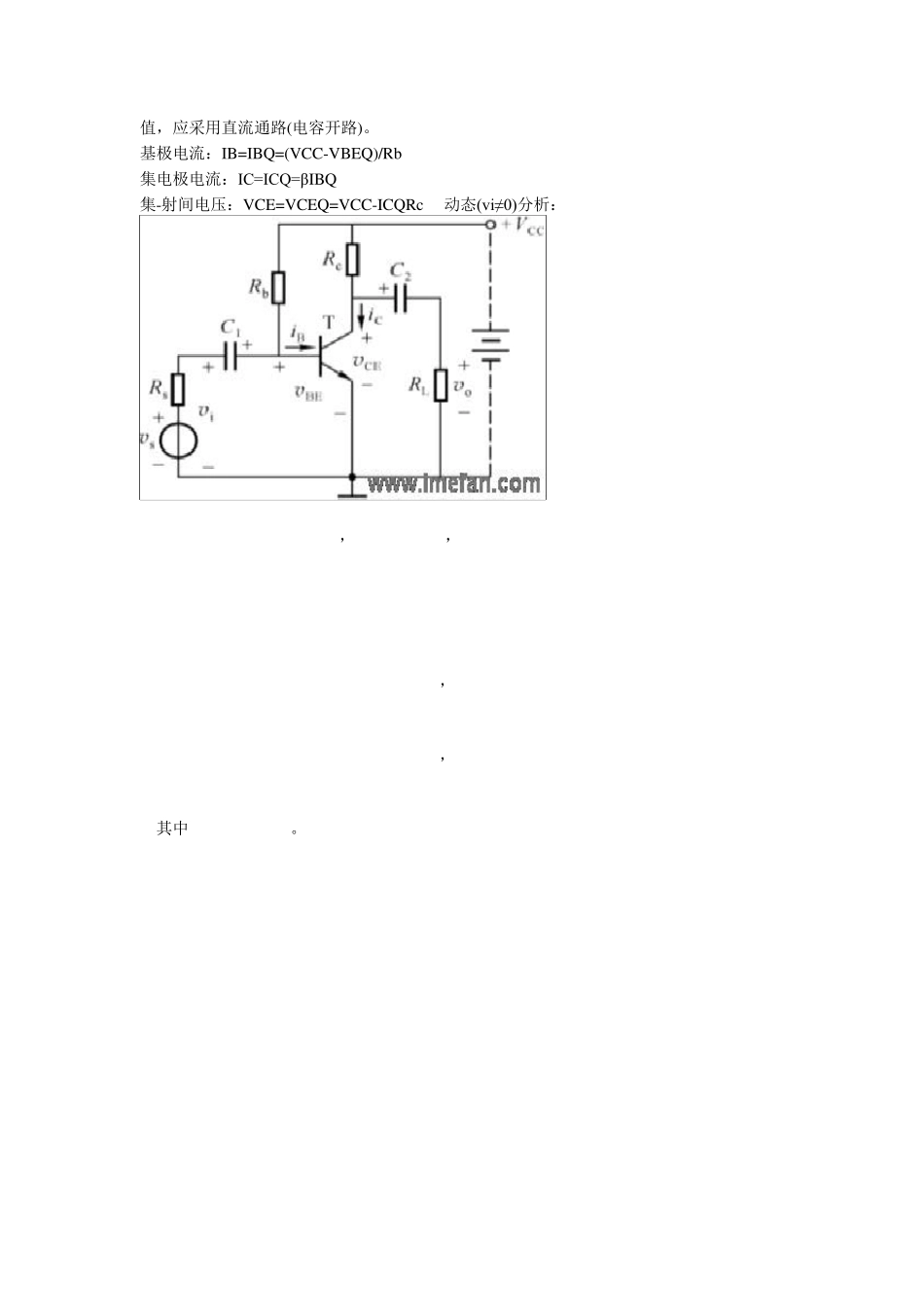

三极管放大电路原理 一、放大电路的组成与各元件的作用 Rb 和Rc：提供适合偏置--发射结正偏，集电结反偏。C1、C2 是隔直(耦合)电容，隔直流通交流。 共射放大电路 Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic 转换为集电极与发射极间的电压变化△VCE 二、放大电路的基本工作原理 静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。 基极电流：IB=IBQ=(VCC-VBEQ)/Rb 集电极电流：IC=ICQ=βIBQ 集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析： ，， ， ， 其中。 放大电路对信号的放大作用是利用三极管的电流控制作用来实现 ，其实质上是一种能量转换器。 三、构成放大电路的基本原则 放大电路必须有合适的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如 ic=β *ib)应能有效地转变为负载上的输出电压信号。 电压传输特性和静态工作点 一、单管放大电路的电压传输特性 图解分析法： 输出回路方程： 输出特性曲线： AB 段：截止区，对应于输出特性曲线中iB＜0 的部分。 BCDEFG 段：放大区 GHI 段：饱和区 作为放大应用时：Q 点应置于E 处(放大区中心)。若Q 点设置C 处，易引起载止失真。若Q点设置F 处，易引起饱和失真。 用于开关控制场合：工作在截止区和饱和区上。 二、单管放大电路静态工作点(公式法计算) 单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。 工作点稳定的偏置电路：该方法为近似估算法。 分压式偏置电路： 稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB 固定) ，则 IC↓ IB↓ VBE↓ (=VB-VE)。 在静态情况下，温度上升引起IC 增加，由于基极电位VB 基本固定，该电流增量通过Re 产生负反馈，迫使IC 自动下降,使Q 点保持稳定。Re 愈大，负反馈作用愈强，稳定性也愈好。但Re 过大，输出的动态范围(ΔVCE)变小，易引起失真。Rb1、Rb2 愈小，VB 愈稳定。但它们过小将使放大能力下降。工程设计时，应综合考虑电阻阻值的影响。 经验公式：I1=(5～10)IBQ，VEQ=IEQRe=0.2VCC(或 VEQ=1～3V)。
