三极管的发射极和集电极怎么区分2009_第1页
1/9
三极管的发射极和集电极怎么区分2009_第2页
2/9

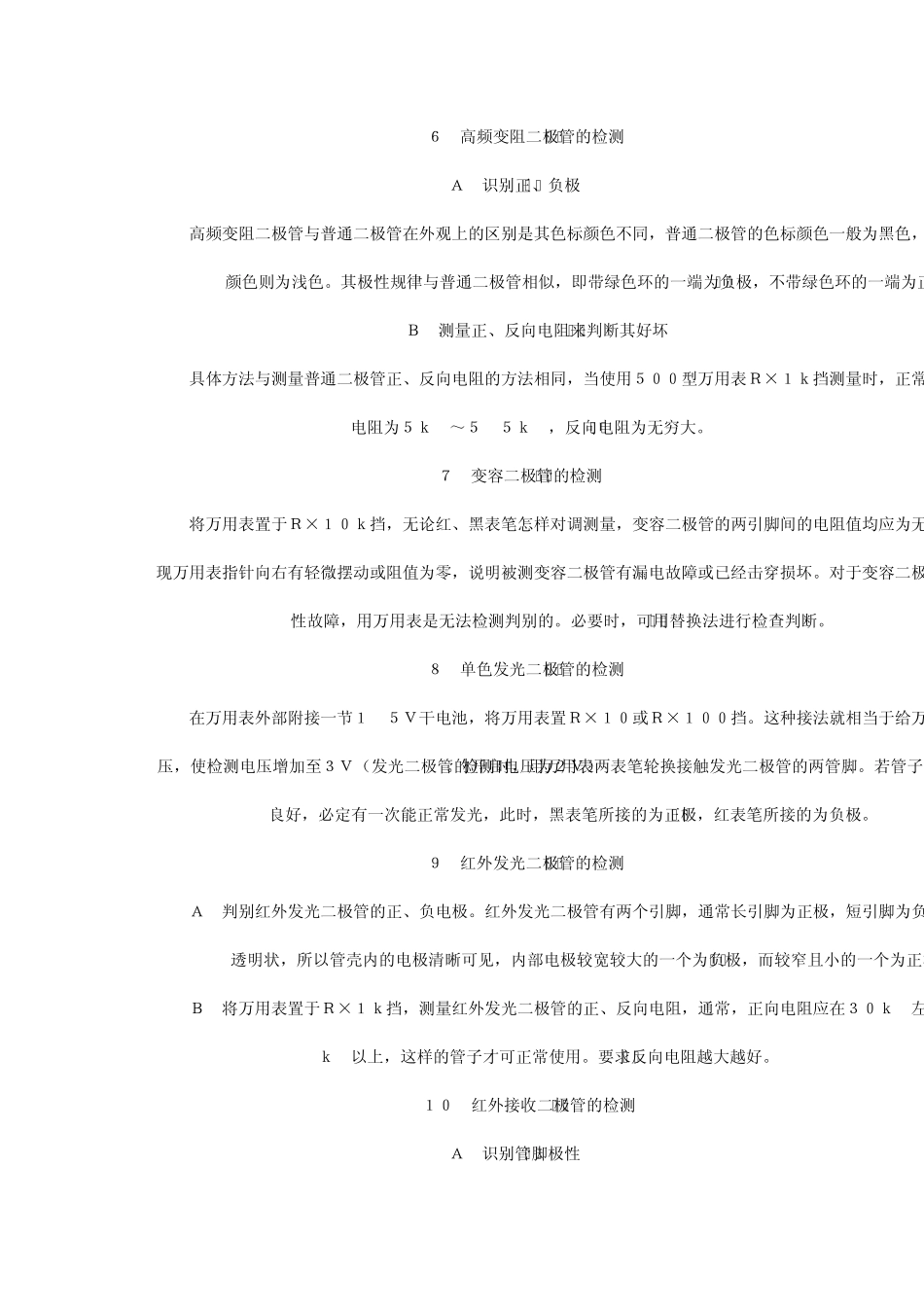

三极管的发射极和集电极怎么区分2009_第3页
3/9
三极管的发射极和集电极怎么区分2009-05-23 21:27 B代表基极,c代表集电极,E代表发射极。 1 .基极的判定 将数字表的一支表笔接在晶体三极管的假定基极上,另一只表笔分别接触另外两个电极,如果两次测量在液晶屏上显示的数字均为 0 . 1V ~ 0 . 7V ,则说明晶体三极管的两个 PN 结处于正向导通,此时假定的基极即为晶体三极管的基极,另外两电极分别为集电极和发射极;如果只有一次显示 0 . 1V ~ 0 . 7V 或一次都没有显示,则应从重新假定基极再次测量,直到测出基极为止。 2 .三极管类型、材料的判定 基极确定后,红笔接基极的为 NPN 型三极管,黑笔接基极的为 PNP 型三极管; PN 结正向导通时的结压降在 0 . 1V ~ 0 . 3V 的为锗材料三极管,结压降在 0 . 5V ~ 0 . 7V 的为硅材料三极管。 3 .集电极和发射极的判定 有两种方法进行判定:一种是用二极管挡进行测量,由于晶体三极管的发射区掺杂浓度高于集电区,所以在给发射结和集电结施加正向电压时 PN 压降不一样大,其中发射结的结压降略高于集电结的结压降,由此判定发射极和集电极。 另一种方法是使用 hFE 挡来进行判断。在确定了三极管的基极和管型后,将三极管的基极按照基极的位置和管型插入到卢值测量孔中,其他两个引脚插入到余下的三个测量孔中的任意两个,观察显示屏上数据的大小,找出三极管的集电极和发射极,交换位置后再测量一下,观察显示屏数值的大小,反复测量四次,对比观察。以所测的数值最大的一次为准,就是三极管的电流放大系数卢,相对应插孔的电极即是三极管的集电极和发射极。、二极管的检测方法与经验 1检测小功率晶体二极管 A判别正、负电极 (a)观察外壳上的的符号标记。通常在二极管的外壳上标有二极管的符号,带有三角形箭头的一端为正极,另一端是负极。 (b)观察外壳上的色点。在点接触二极管的外壳上,通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环,带色环的一端则为负极。 (c)以阻值较小的一次测量为准,黑表笔所接的一端为正极,红表笔所接的一端则为负极。 B检测最高工作频率fM。晶体二极管工作频率,除了可从有关特性表中查阅出外,实用中常常用眼睛观察二极管内部的触丝来加以区分,如点接触型二极管属于高频管,面...
