三相三线制的缺相保护电路

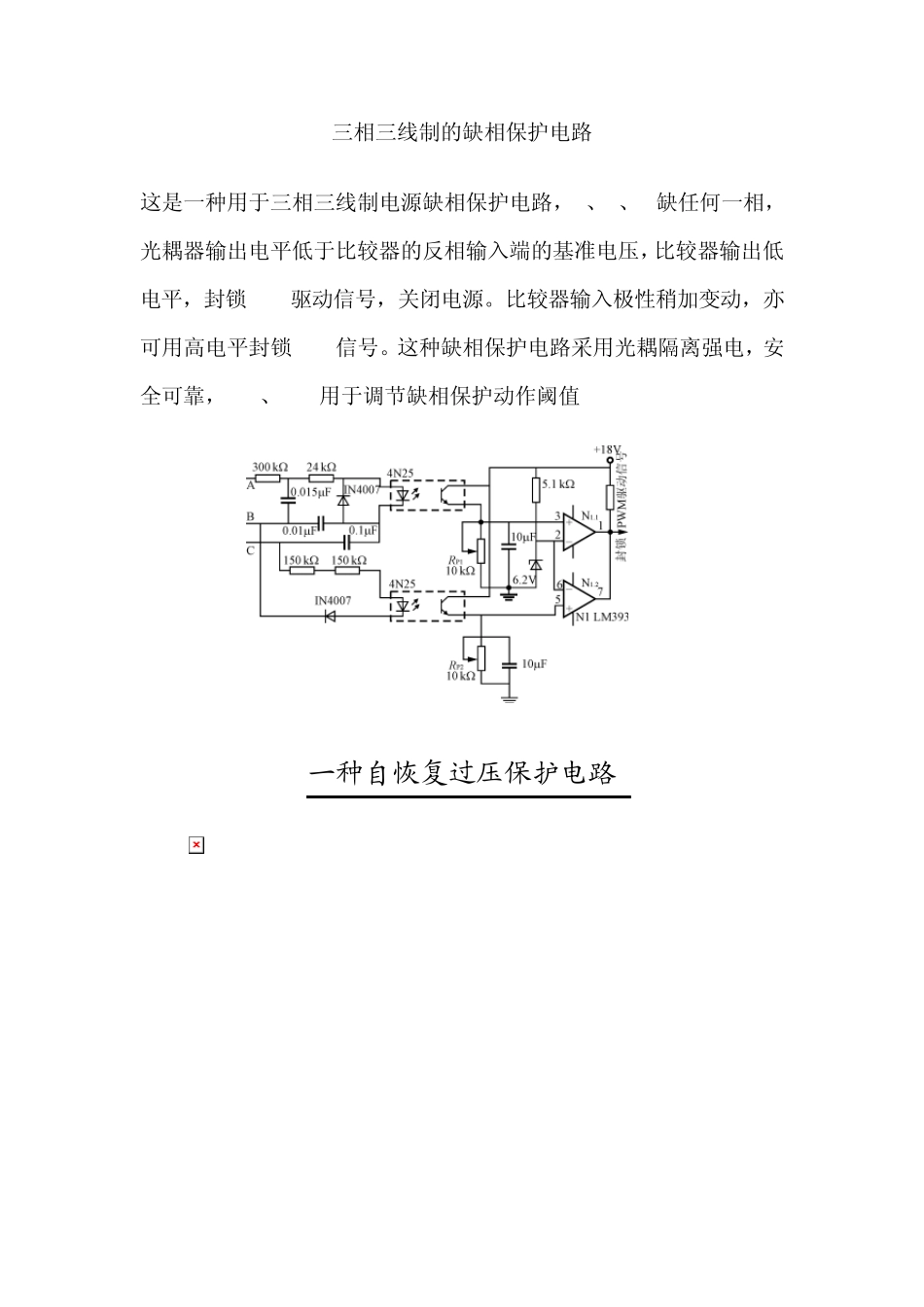

三相三线制的缺相保护电路_第1页
1/7
三相三线制的缺相保护电路_第2页
2/7

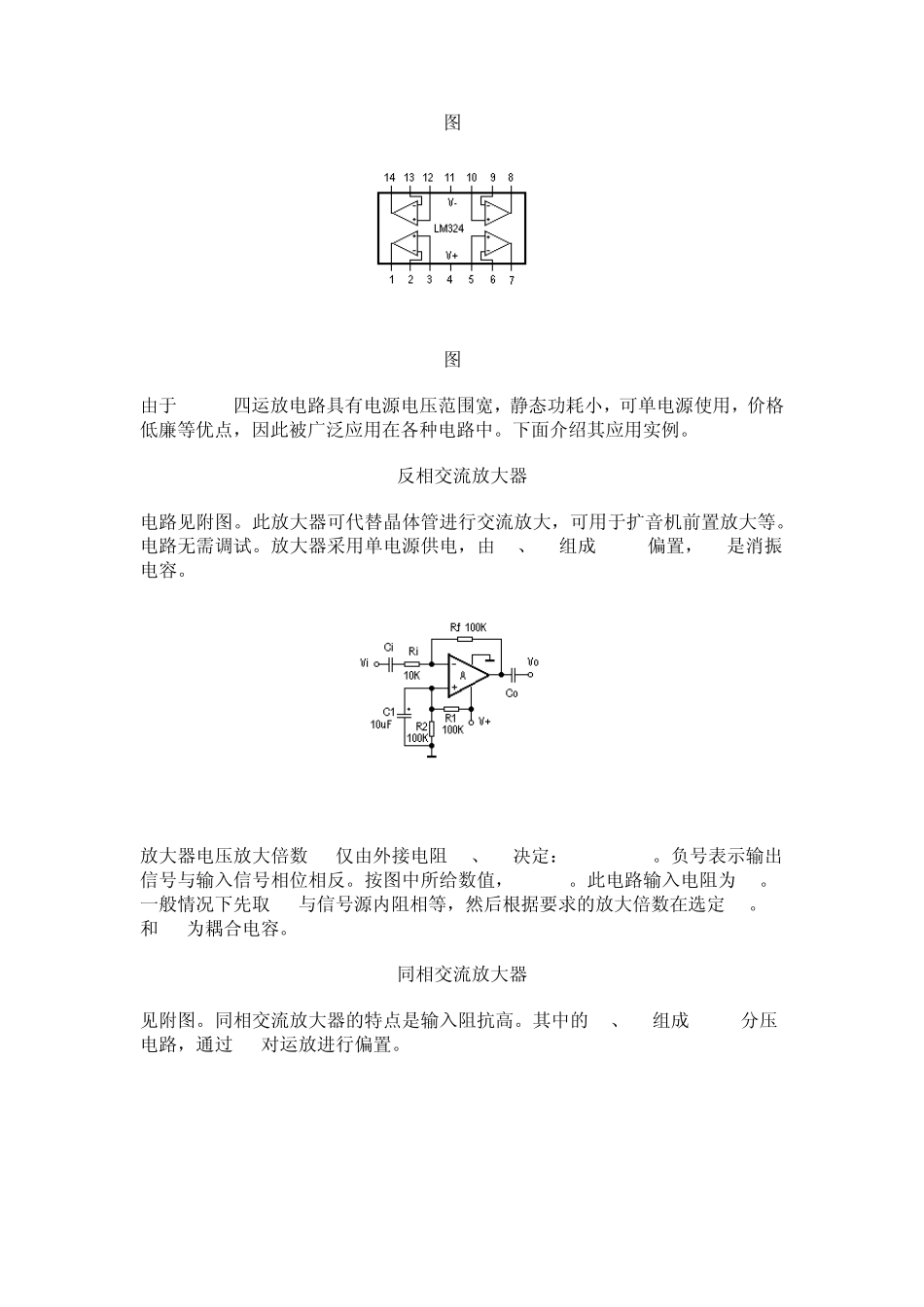

三相三线制的缺相保护电路_第3页
3/7
三相三线制的缺相保护电路 这是一种用于三相三线制电源缺相保护电路,A、B、C缺任何一相,光耦器输出电平低于比较器的反相输入端的基准电压,比较器输出低电平,封锁 PWM驱动信号,关闭电源。比较器输入极性稍加变动,亦可用高电平封锁 PWM信号。这种缺相保护电路采用光耦隔离强电,安全可靠,RP1、RP2用于调节缺相保护动作阈值 一种自恢复过压保护电路 三相电源相序/缺相检测器 本 文 介 绍 的 三 相 电 源 相 序 /缺 相 检 测 器 , 主 要 用 来 检 测 三 相 交 流 电 源 的 接 线 是 否缺 相 以 及 相 序 是 否 正 确 。 电 路 原 理 如 附 图 所 示 , 图 中 , 若 A相 ( 1) 、 C相 ( 3) 、B相 ( 2) 分 别 连 接 至 可 控 硅 A、 G、 K极 时 , 可 控 硅 T将 在 单 相 半 个 周 期 内 导 通 ,发 光 二 极 管 将 发 出 正 常 亮 光 , 当 连 接A、 B、 C三 相 的 相 序 不 正 确 时 , 可 控 硅T的 导 通 时 间 将 会 变 短 , 平 均 电 流 随 之 减 小 , LED亮 度 也 就 大 为 降 低 。 当 三 相 交 流电 缺 ( 断 ) 其 中 一 相 或 两 相 时 , 可 控 硅 截 止 , LED熄 灭 , 图 中 R3、 R4和 C的 数值 将 决 定 延 时 时 间 t的 长 短 。 LM324四运放的应用 LM324是 四 运 放 集 成 电 路 , 它 采 用 14脚 双 列 直 插 塑 料 封 装 , 外 形 如 图 所 示 。 它的 内 部 包 含 四 组 形 式 完 全相 同的 运 算放 大 器 ,除电 源 共用 外 ,四 组 运 放 相 互独立。 每一 组 运 算放 大 器 可 用 图 1所 示 的 符号来 表示 , 它 有5个 引出 脚 , 其 中 “+”、“-”为 两 个 信号输入端, “V+”、 “V-”为 正 、 负电 源 端, “Vo”为 输出 端。两 个 信号输入端中 , Vi-( -) 为 反相 输入端, 表示 运 放 输出 端 Vo 的 信号与该输入端的 相 位相 反;Vi+( +) 为 同相 输入端, 表示 运 放 输出 端 Vo 的 信号与该输入端的 相 位相 同。 LM324的 引脚 排列 见图 2。 图 1 图 2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉...
