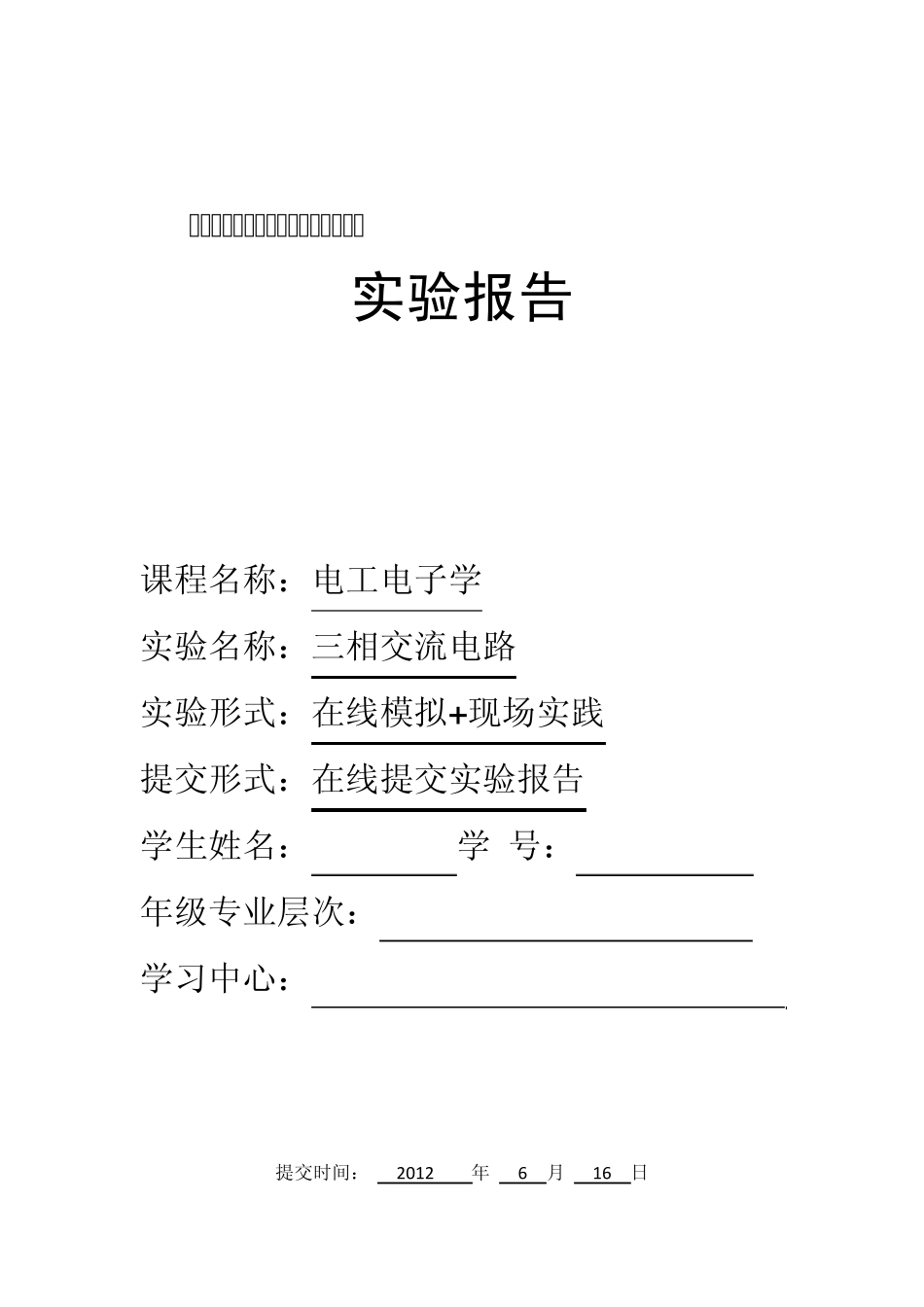

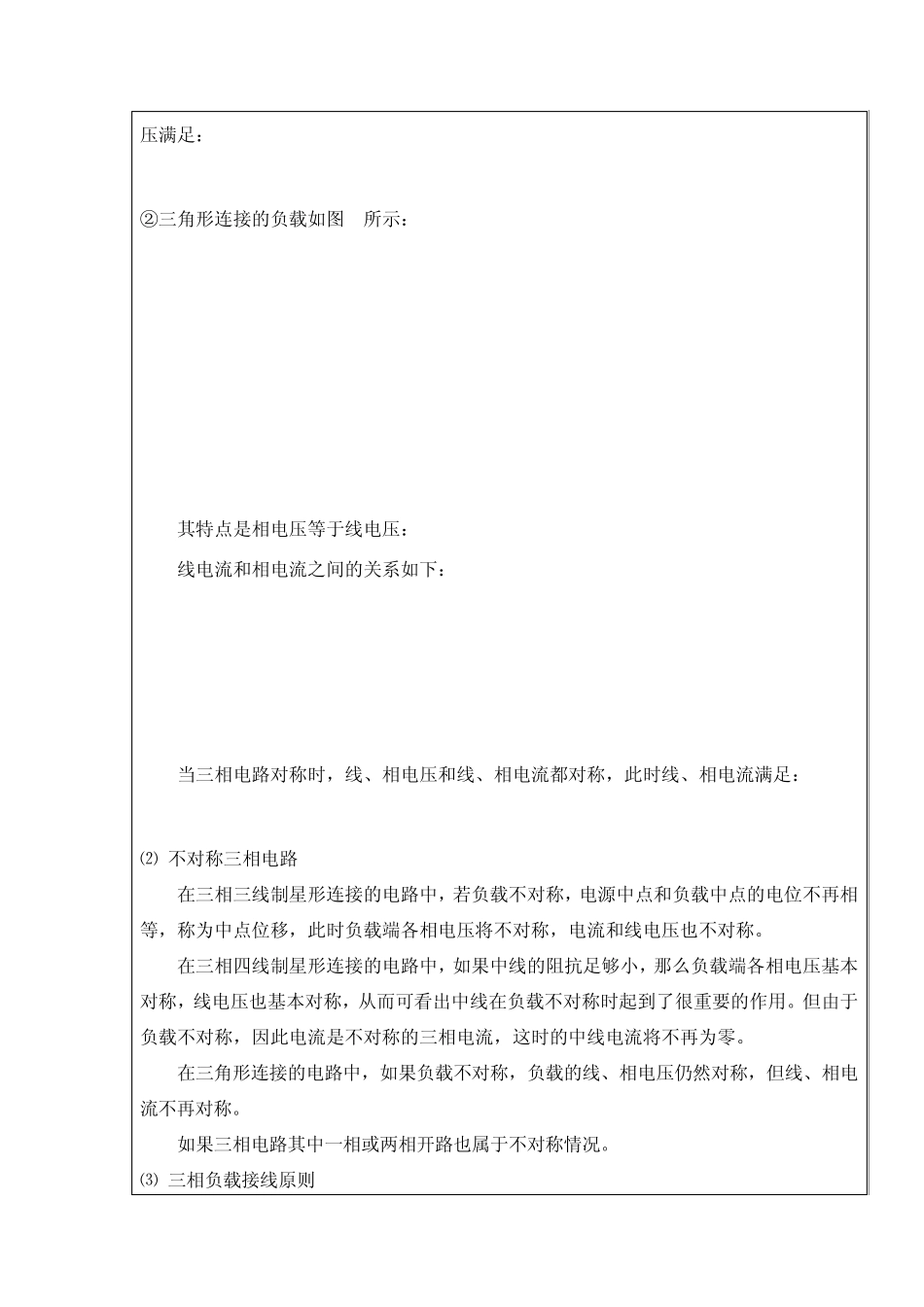

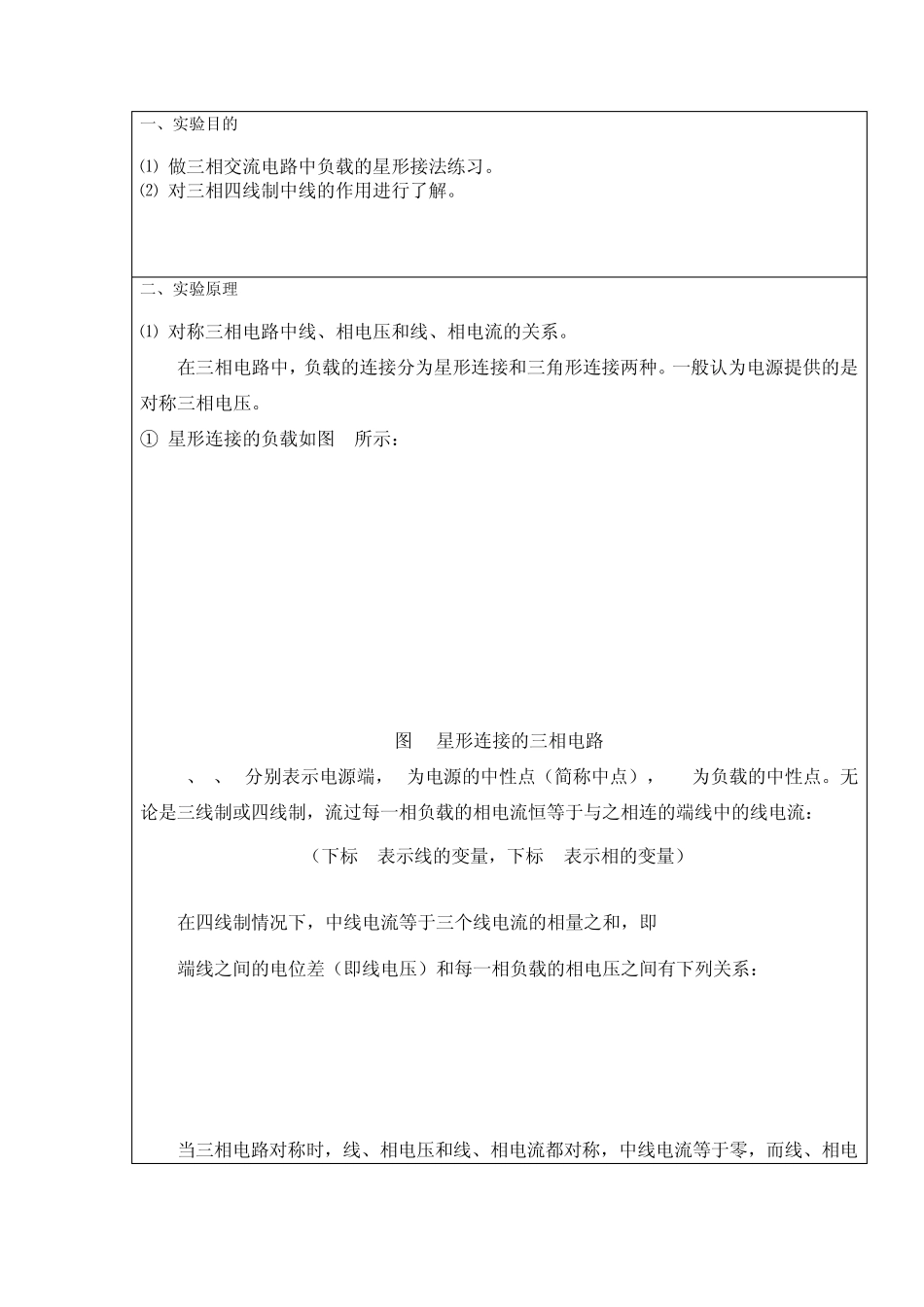

中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟+ 现场实践 提交形式：在线提交实验报告 学生姓名： 学 号： 年级专业层次： 学习中心： 提交时间： 2012 年 6 月 16 日 一、实验目的 ⑴ 做三相交流电路中负载的星形接法练习。 ⑵ 对三相四线制中线的作用进行了解。 二、实验原理 ⑴ 对称三相电路中线、相电压和线、相电流的关系。 在三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 ① 星形连接的负载如图 1所示： 图 1 星形连接的三相电路 A、B、C分别表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标 I表示线的变量，下标 p表示相的变量） 在四线制情况下，中线电流等于三个线电流的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系： 当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电 压满足： ②三角形连接的负载如图 2所示： 其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足： ⑵ 不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。 如果三相电路其中一相或两相开路也属于不对称情况。 ⑶ 三相负载接线原则 连接后加在每相负载上的电压应等于其额定值。 三、实验设备 ⑴ 灯箱 1个(灯泡，220V，25W)(DG04-S) ⑵ 交流电压表 1个(300V，600V)(DG053) ⑶ 交流电流表 1个(5A、10A)(DG053) 四、实验内容及步骤 ⑴ 本实验采用线电压为 220V的三相交流电源。测量该电源的线电压（UAB、UBC、UCA）和相电压（UAO、UBO、UCO），并作记录。 ⑵ 星形对称有中线：按图 1接线...
