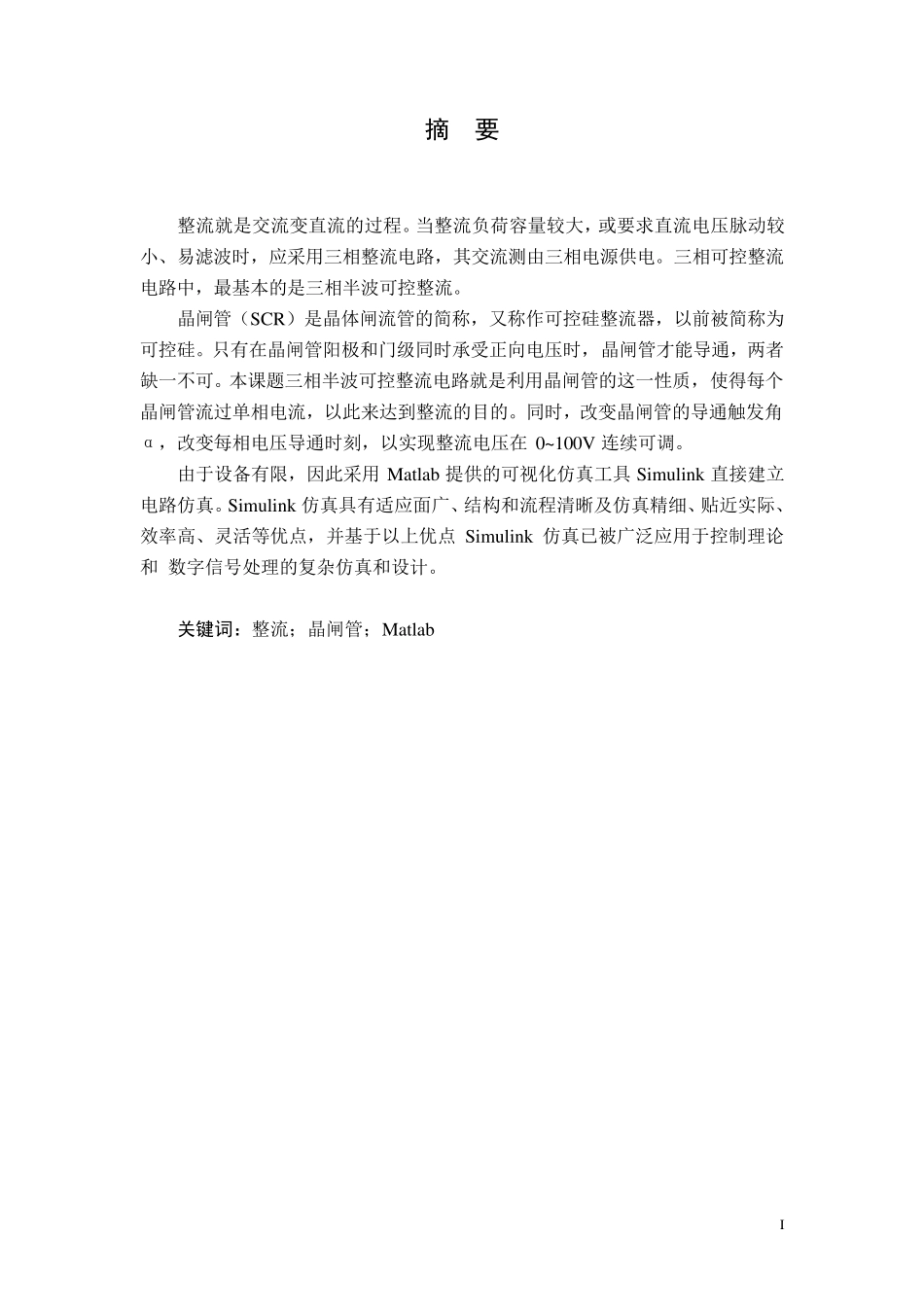

电力电子技术课程设计说明书 三相半波可控整流电路的设计 院 、 部： 电气与信息工程学院 学生姓名： *** 指导教师： 陆秀令 职称 教 授 专 业： 电气工程及其自动化 班 级： 电气 1 4 0 3 班 完成时间： 2 0 1 7 年 6 月 湖南工学院电力电子技术课程设计课题任务书 学院： 电气与信息工程学院 专业：电气工程及其自动化专业 指导教师 陆秀令 学生姓名 周天全 课题名称 三相半波可控整流电路的设计 内容及任务 一、设计任务 设计一个三相半波可控整流电路，已知三相交流输入线电压 380V，要求整流电压在 0～100V 连续可调，负载自拟，其它性能指标自定。 二、设计内容 1、关于本课程学习情况简述； 2、主电路的设计、原理分析和器件的选择； 3、控制电路的设计； 4、保护电路的设计； 5、利用 MATLAB 软件对自己的设计进行仿真。 主要参考资料 [1] 王兆安,王俊编.电力电子技术(第 5 版).北京:机械工业出版社,2010 [2] 黄俊,秦祖荫编.电力电子自关断器件及电路.北京:机械工业出版社,1991 [3] 李序葆,赵永健编.电力电子器件及其应用.北京:机械工业出版社,1996 教研室 意见 教研室主任：（签字） 年 月 日 I 摘 要 整流就是交流变直流的过程。当整流负荷容量较大，或要求直流电压脉动较小、易滤波时，应采用三相整流电路，其交流测由三相电源供电。三相可控整流电路中，最基本的是三相半波可控整流。 晶闸管（SCR）是晶体闸流管的简称，又称作可控硅整流器，以前被简称为可控硅。只有在晶闸管阳极和门级同时承受正向电压时，晶闸管才能导通，两者缺一不可。本课题三相半波可控整流电路就是利用晶闸管的这一性质，使得每个晶闸管流过单相电流，以此来达到整流的目的。同时，改变晶闸管的导通触发角α，改变每相电压导通时刻，以实现整流电压在0~100V 连续可调。 由于设备有限，因此采用Matlab 提供的可视化仿真工具 Simulink 直接建立电路仿真。Simulink 仿真具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink 仿真已被广泛应用于控制理论和 数字信 号 处 理的复 杂 仿真和设计 。 关键词：整流； 晶闸管； Matlab II ABSTRACT Rectification is the process of alternating current to direct current. When the rectifier load capacity is big, or the DC voltage fluctuation...
