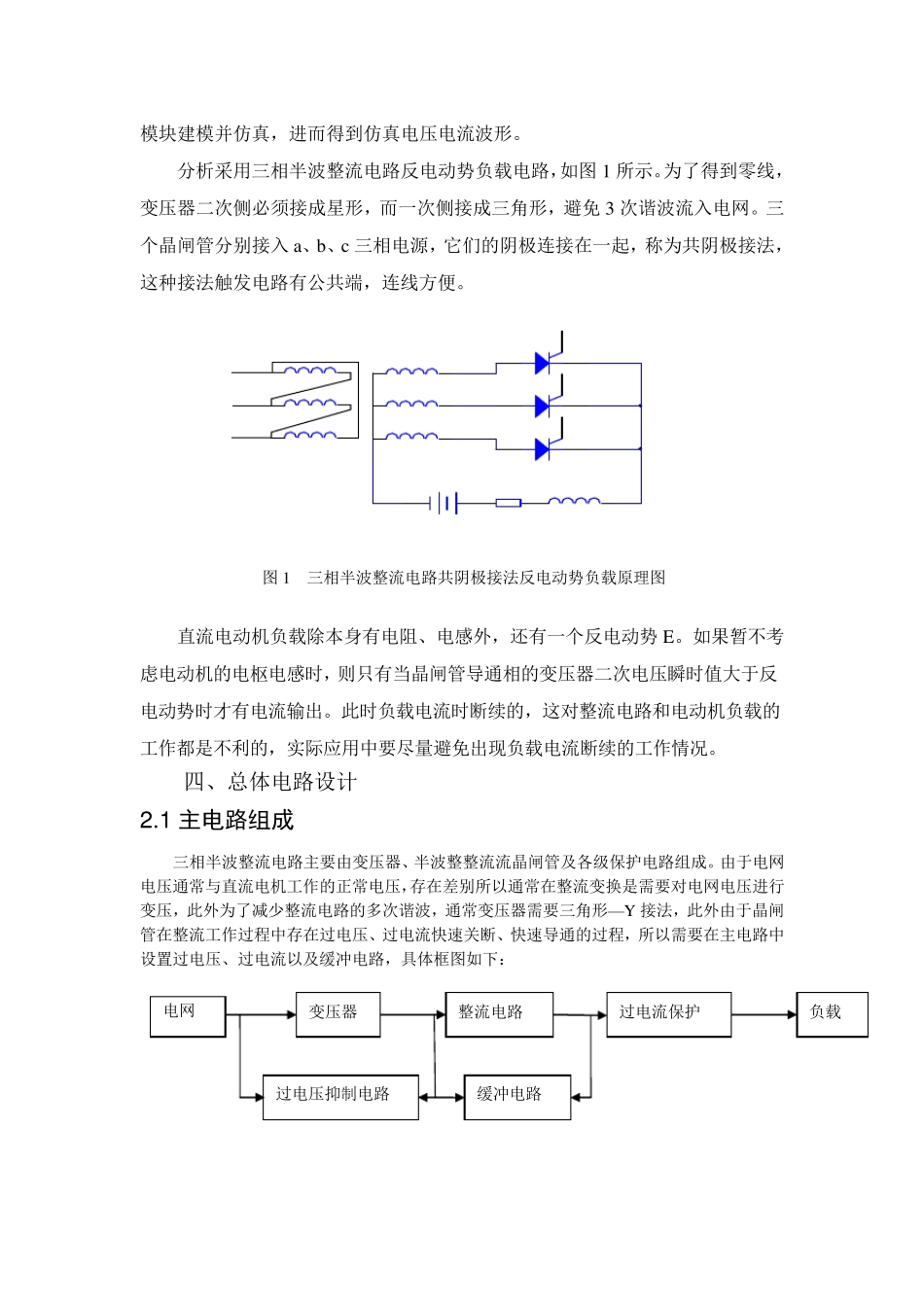

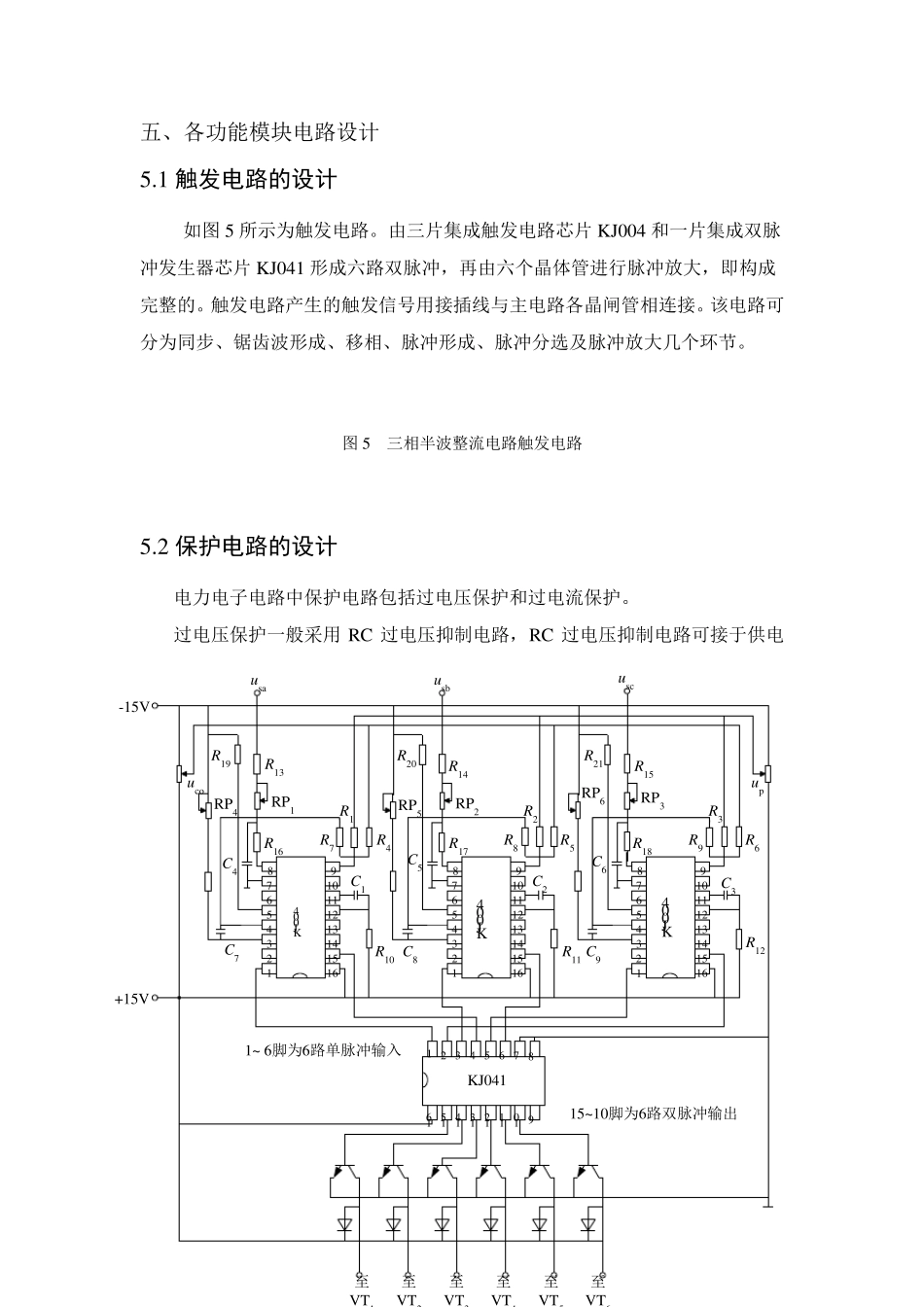

三相半波整流电路 一、引言 随着时代的进步和科技的发展，拖动控制的电机调速系统在工农业生产、交通运输以及日常生活中起着越来越重要的作用，因此，对电机调速的研究有着积极的意义.长期以来，直流电机被广泛应用于调速系统中，而且一直在调速领域占居主导地位，这主要是因为直流电机不仅调速方便，而且在磁场一定的条件下，转速和电枢电压成正比，转矩容易被控制；同时具有良好的起动性能，能较平滑和经济地调节速度。因此采用直流电机调速可以得到良好的动态特性。 整流电路是出现最早的电力电子电路，将交流电变为直流电，电路形式多种多样。当整流负载容量较大，或要求直流电压脉动较小时，应采用三相整流电路。其交流侧由三相电源供电。三相可控整流电路中，最基本的是三相半波可控整流电路，应用最为广泛的是三相桥式全控整流电路、以及双反星形可控整流电路、十二脉波可控整流电路等，均可在三相半波的基础上进行分析。 由于直流电动机具有优良的起、制动性能，宜与在广泛范围内平滑调速。在轧钢机、矿井卷机、挖掘机、金属切削机床、造纸机、高层电梯等需要高性能可控硅电力拖动的领域中得到广泛应用。近年来交流调速系统发展很快，然而直流拖动控制系统毕竟在理论上和在时间上都比较成熟，而且从反馈闭环控制的角度来看，它又是交流拖动系统的基础，长期以来，由于直流调速拖动系统的性能指标优于交流调速系统。因此，直流调速系统一直在调速系统领域内占重要位置。国内三相半波可控整流电路技术不够熟练，设备不够先进。国外的三相半波可控整流电路设备完善技术比较熟练。 二、设计任务 设计一三相半波整流电路，直流电动机负载，电机技术数据如下：Un o m=220V，Inom=308A，nnom=1000r/min，Ce=0.196V min/r，Ra=0.18。 （1）方案设计。 （2）完成主电路的原理分析，过主要元件的选择。 （3）触发电路保护电路的设计。 （4）利用 MATLAB 仿真软件建模并仿真，获取电压电流波形，对结果进行分析。 （5）撰写设计说明书。 三、设计方案选择及论证 本文主要完成三相半波整流电路的设计，通过 MATLAB 软件的 SIMULINK模块建模并仿真，进而得到仿真电压电流波形。 分析采用三相半波整流电路反电动势负载电路，如图1 所示。为了得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3 次谐波流入电网。三个晶闸管分别接入a、b、c 三相电源，它们的阴极连接在一起，称为共阴极接法，这种接法触发电路有公...
