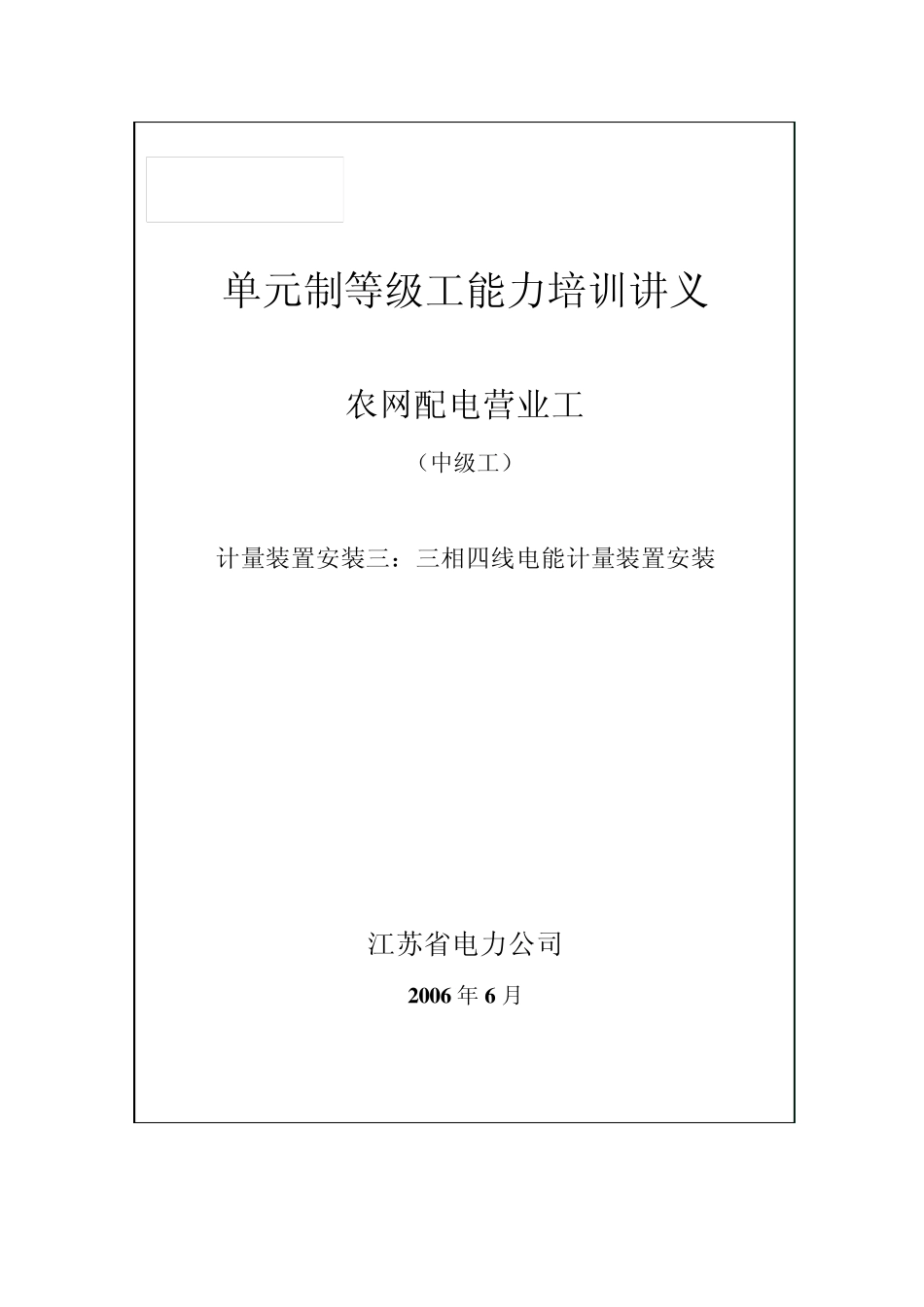

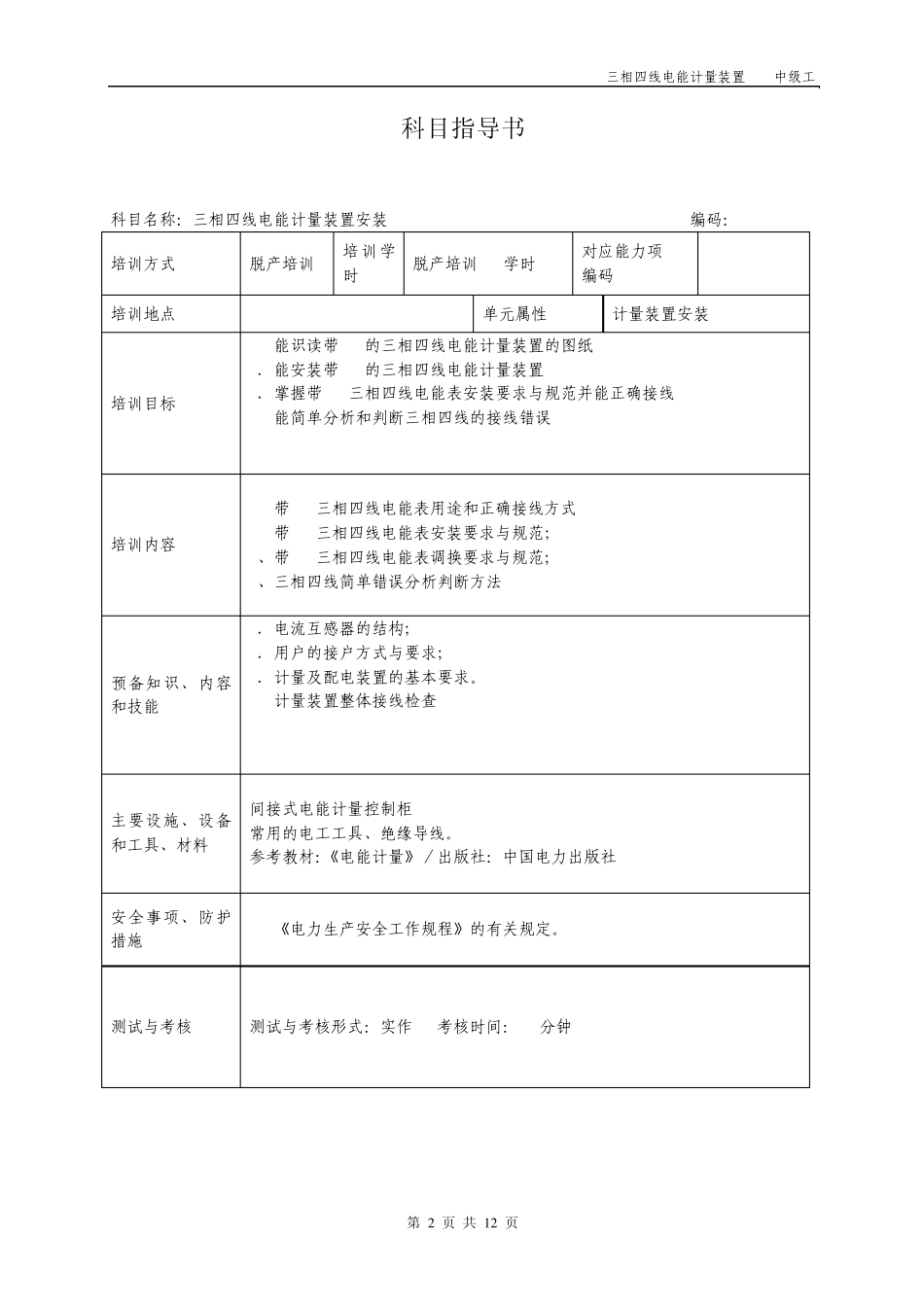

单元制等级工能力培训讲义 农网配电营业工 （中级工） 计量装置安装三：三相四线电能计量装置安装 江苏省电力公司 2 0 0 6 年 6 月 三相四线电能计量装置 ---中级工 第 2 页 共 1 2 页 科目指导书 科目名称：三相四线电能计量装置安装 编码： 培训方式 脱产培训 培训学时 脱产培训16学时 对应能力项 编码 I2-I5 培训地点 单元属性 计量装置安装 培训目标 1. 能识读带TA的三相四线电能计量装置的图纸 2．能安装带TA的三相四线电能计量装置 3．掌握带TA三相四线电能表安装要求与规范并能正确接线 4. 能简单分析和判断三相四线的接线错误 培训内容 1. 带TA三相四线电能表用途和正确接线方式 2. 带TA三相四线电能表安装要求与规范； 3、带TA三相四线电能表调换要求与规范； 4、三相四线简单错误分析判断方法 预备知识、内容和技能 1．电流互感器的结构； 2．用户的接户方式与要求； 3．计量及配电装置的基本要求。 4. 计量装置整体接线检查 主要设施、设备和工具、材料 间接式电能计量控制柜 常用的电工工具、绝缘导线。 参考教材：《电能计量》／出版社：中国电力出版社 安全事项、防护措施 1. 《电力生产安全工作规程》的有关规定。 测试与考核 测试与考核形式：实作 考核时间：60分钟 三相四线电能计量装置 ---中级工 第 3 页 共 12 页 三相电能计量装置安装 一、经TA 接入式三相四线电能表的正确接线 低压三相四线制经TA 接入式即参比电压为3×220/380V，电能表规格为：3×220/380V，3×1.5（6）A、3×3（6）A、3×5（6）A。相配套的电能计量装置为三台低压电流互感器。 1、经TA 接入式三相四线电能表的用途： 一般三相用电负荷在 50kW 及以上并具有专用变压器的电力用户，采用此种接法。其用途为： 1）作为三相三线制高压供电低压计量具有专用变压器用户的三相动力计费用表。 2）三相四线制低压供电低压计量的普通中小工业、非工业电力用户的三相动力计费用表、照明计费用表。 3）三相四线制低压供电农业用三相动力计费用表。 2、经TA 接入式三相四线电能表的接线形式：其常用接线图可分为两种： 第一种是电流互器器分相接线方式的电能表接线（简称：分相接线），适用于计费用电能计量装置。其特点是电流互感器与电能表联接的二次回路，采用分相接线方式，每相电流互感器次级绕组应分别单独放线与电能表对应的电流线路相连接。对三相四线制而言，三只电...
