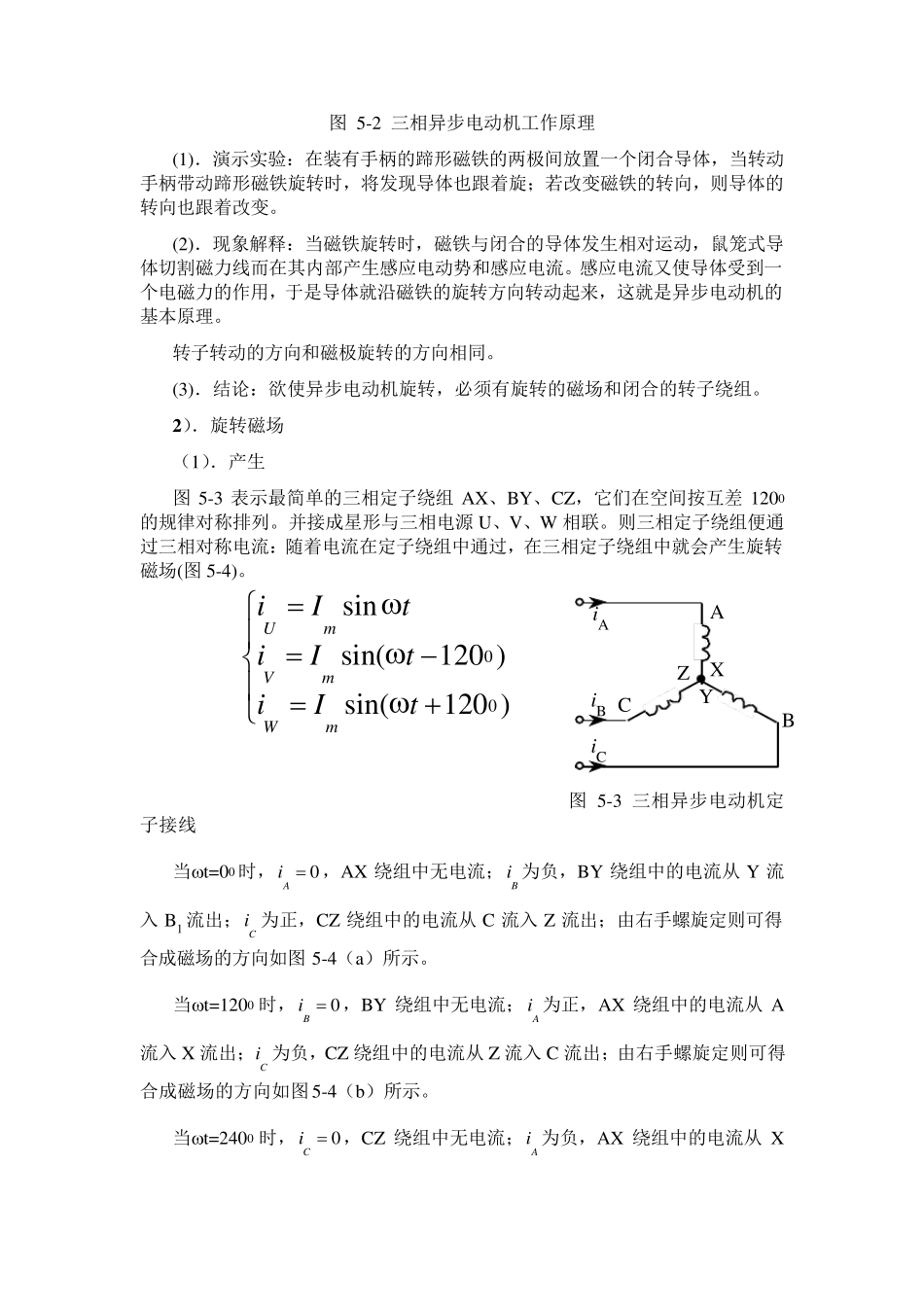

三相异步电动机结构与工作原理 三相异步电动机 实现电能与机械能相互转换的电工设备总称为电机。电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转换成电能的设备称为发电机，而把电能转换成机械能的设备叫做电动机。 在生产上主要用的是交流电动机，特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大的通风机及水泵等。 对于各种电动机我们应该了解下列几个方面的问题：（1）基本构造；（2）工作原理；（3）表示转速与转矩之间关系的机械特性；（4）起动、调速及制动的基本原理和基本方法；（5）应用场合和如何正确使用。 三相异步电动机的结构与工作原理 1 ．三相异步电动机的构造 三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇 等附 属部分，如图 5-1 所 示。 图 5-1 三相电动机的结构示意 图 1 ）．定子 三相异步电动机的定子由 三部分组成： 定子 定子铁 心 由 厚 度 为0.5m m 的，相互绝 缘 的硅 钢 片 叠 成，硅 钢 片内圆上有均匀分布的槽，其作用是嵌放定子三相绕组AX、BY、CZ。 定子绕组 三组用漆包线绕制好的，对称地嵌入定子铁心槽内的相同的线圈。这三相绕组可接成星形或三角形。 机座 机座用铸铁或铸钢制成，其作用是固定铁心和绕组 2 ）．转子 三相异步电动机的转子由三部分组成： 转子 转子铁心 由厚度为 0.5mm 的，相互绝缘的硅钢片叠成，硅钢片外圆上有均匀分布的槽，其作用是嵌放转子三相绕组。 转子绕组 转子绕组有两种形式： 鼠笼式 -- 鼠笼式异步电动机。 绕线式 -- 绕线式异步电动机。 转轴 转轴上加机械负载 鼠笼式电动机由于构造简单，价格低廉，工作可靠，使用方便，成为了生产上应用得最广泛的一种电动机。 为了保证转子能够自由旋转，在定子与转子之间必须留有一定的空气隙，中小型电动机的空气隙约在 0.2~1.0mm 之间。 2 ．三相异步电动机的转动原理 1 ）．基本原理 为了说明三相异步电动机的工作原理，我们做如下演示实验，如图 5-2 所示。 图 5-2 三相异步电动机工作原理 (1)．演示实验：在装有手柄的蹄形磁铁的两极间放置一个闭合导体，当转动手柄带动蹄形磁铁旋转时，将发现导体也跟着旋；若改变磁铁的转向，则导体的转向也跟着改变。 (2)．现...
