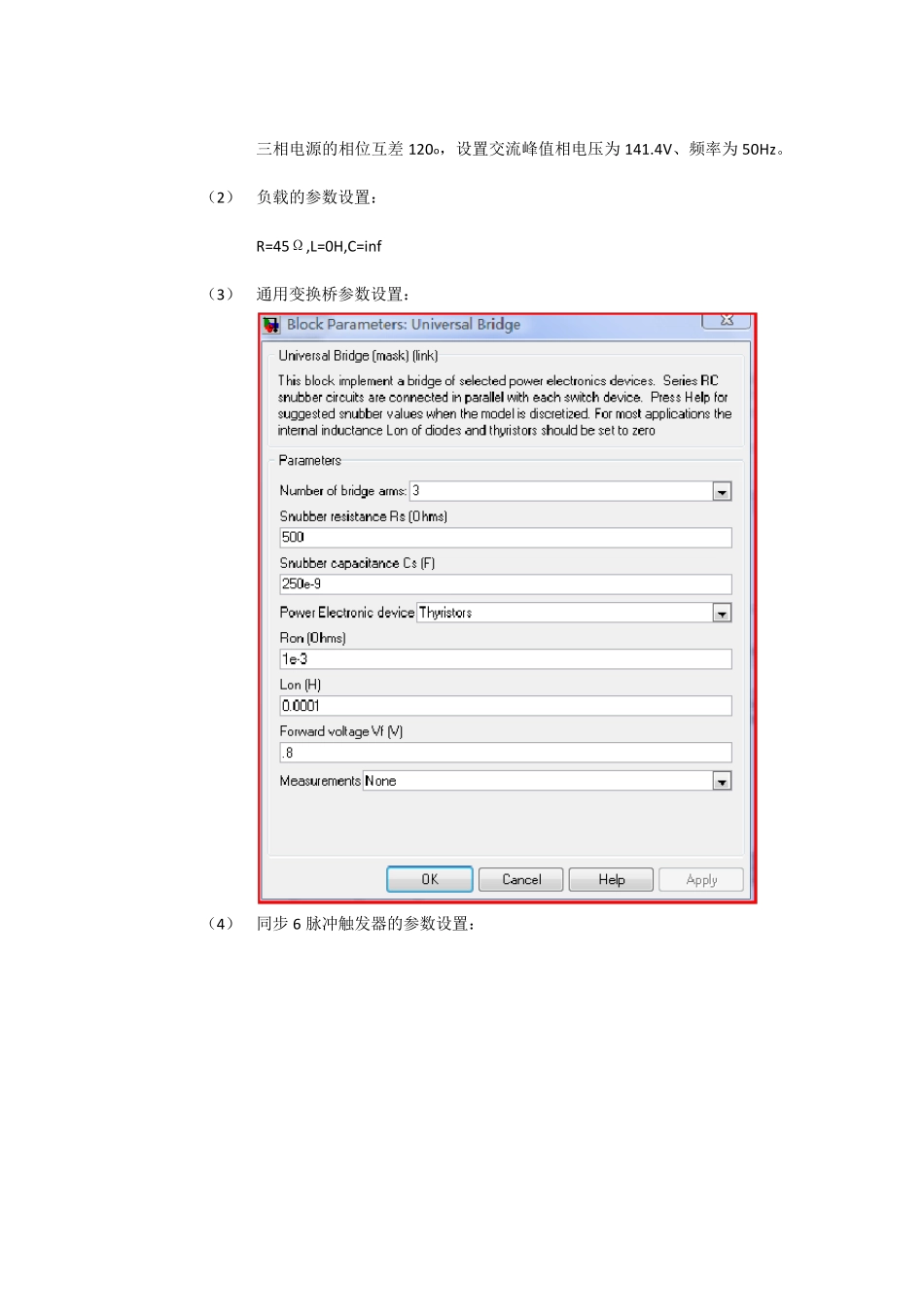

三相桥式全控整流及有源逆变电路 一、实验目的 (1) 加深理解三相桥式全控整流及有源逆变电路的工作原理。 (2) 了解KC 系列集成触发器的调整方法和各点的波形。 (3) 整流电路MATLAB 的仿真方法,会设置各模块的参数。 二、实验原理 在三相桥式有源逆变电路中,电阻、电感与整流的一致,而三相不可控整流及心式变压器可在实验装置上获得。 三相桥式全控整流电路的计算公式如下: Ud=2.34U2cosa (0~60o) Ud=2.34U2[1+cos(α+π3)] (60~120o) 三相桥式有源逆变电路计算公式如下: Ud=2.34U2cos(180o-β) 三、实验内容 (1) 三相桥式全控整流电路。 (2) 三相桥式有源逆变电路。 (3) 在整流或有源逆变状态下,当触发电路出现故障(人为模拟)时观测主电路的各电压波形。 四、实验仿真 三相桥式全控整流系统模型图 相关参数设置: (1) 交流电压源的参数设置: 三相电源的相位互差120o,设置交流峰值相电压为141.4V、频率为50Hz。 (2) 负载的参数设置: R=45Ω,L=0H,C=inf (3) 通用变换桥参数设置: (4) 同步 6 脉冲触发器的参数设置: (5) 常数模块参数设置: 观察三相电源电压,三相电源电流,触发信号,负载电流,负载端电压的波形: 1. 带电阻性负载的仿真 (1) 控制角为 60o 时的波形图: (2) 控制角为 90o 时的波形图: (3) 控制角为 120o 时的波形图: 2. 带电阻电感性负载的仿真 负载参数设置: R=45Ω,L=1H,C=inf (1) 控制角为 60o 时的波形图: (2) 控制角为 90o 时的波形图: (3) 控制角为120o 时的波形图: 3. 有源逆变带电阻电感性负载的仿真 负载参数设置如下: R=45Ω,L=1H,C=inf 与负载串联的反电势 DC 设置为100V (1) 控制角为120o 时 (2) 控制角为 150o 时 4. 计算 Id 有效值: 5. 计算功率因数: 6. 编写程序,绘制ud(α)曲线: 程序: a0=1:5:91; Vd=[]; for ii=1:1:19; a=a0(ii); sim('shiyan5',[0,0.1]); Vd=[Vd,Ud(end)]; end plot(a0,Vd); 负载为电阻电感性负载时ud(α)曲线图(α为0~90o):
