三相桥式全控整流及有源逆变电路实验

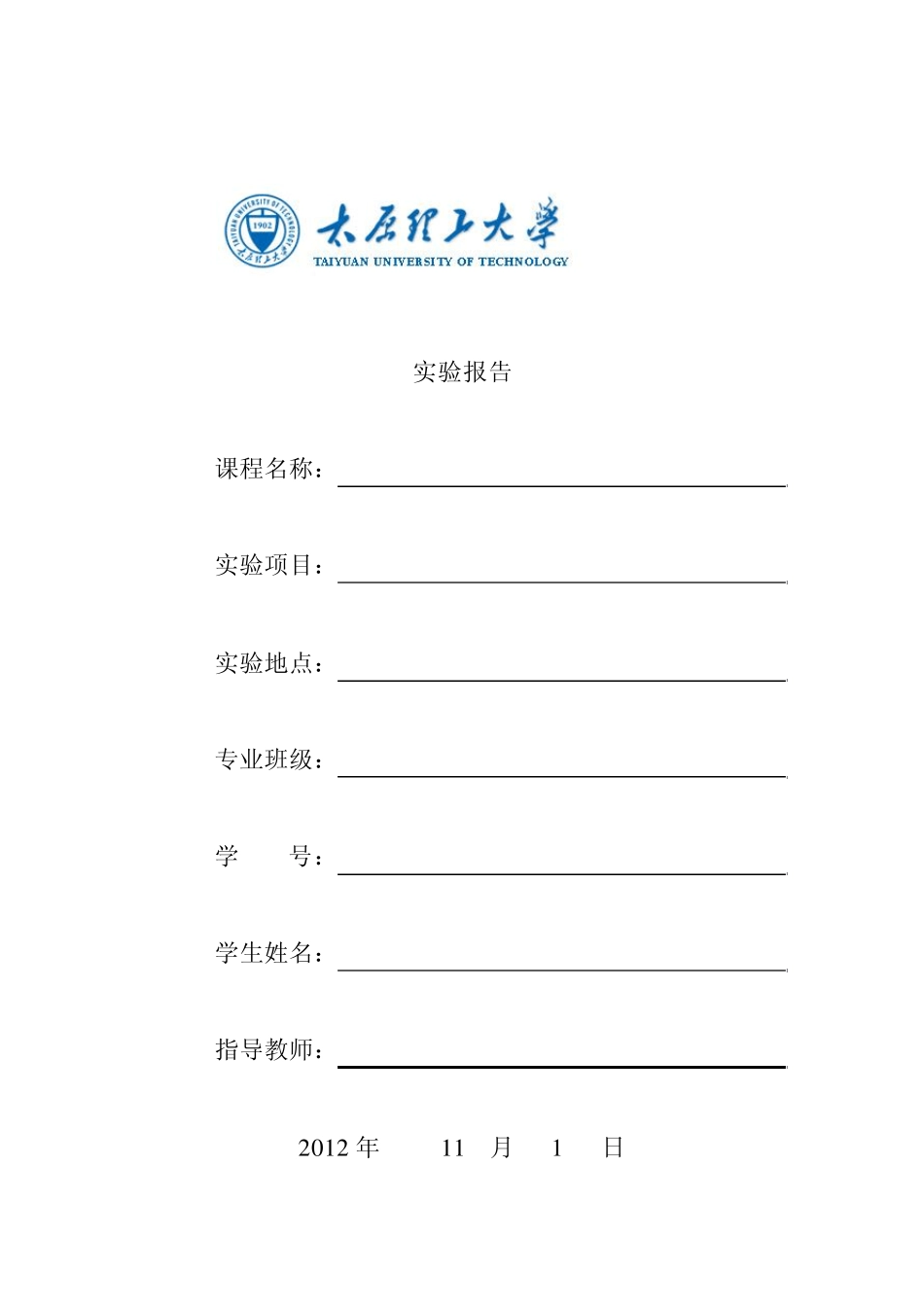

三相桥式全控整流及有源逆变电路实验_第1页
1/8

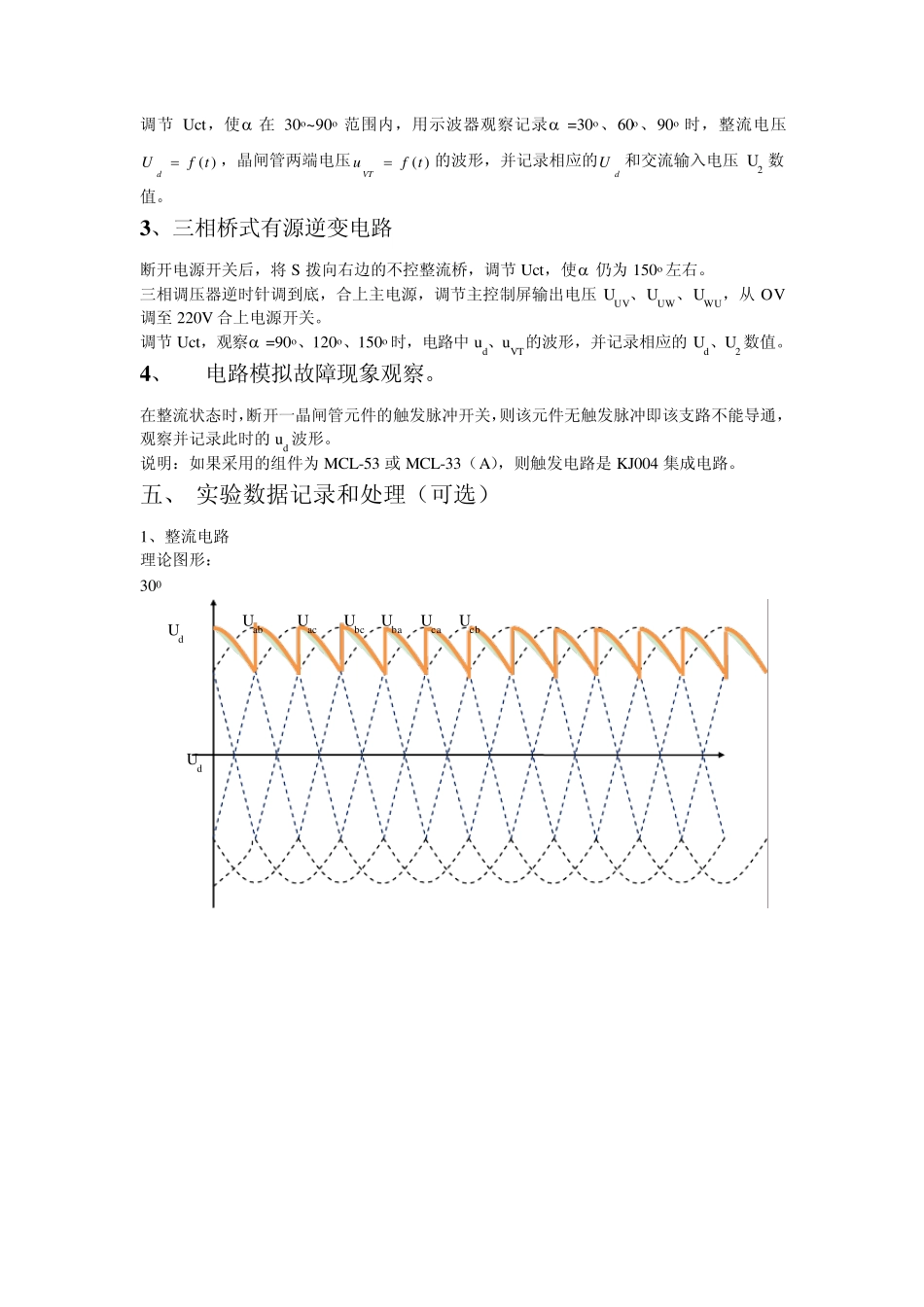

三相桥式全控整流及有源逆变电路实验_第2页
2/8
三相桥式全控整流及有源逆变电路实验_第3页
3/8
实验报告 课程名称: 实验项目: 实验地点: 专业班级: 学 号: 学生姓名: 指导教师: 2 0 1 2 年 1 1 月 1 日 一、 实验目的和要求(必填) 1、 熟悉 MCL-18,MCL-33 组件。 2、 熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。 3、 了解集成触发器的调整方法及各点波形。 二、 实验内容和原理(必填) 1、 三相桥式全控整流电路 2、 三相桥式有源逆变电路 3、 观察整流或逆变状态下,模拟电路故障现象时的波形。 主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。触发电路为数字电路集成电路,可输出经高频调制后的双窄脉冲链。 三、 主要仪器设备(必填) 1、 MCL 系列教学实验台主控制屏。 2、 MCL-18 组件(适合 MCL-II)或 MCL-3 组件(适合 MCL-III)。 3、 MCL—33(A)组件或 MCL-53 组件(适合 MCL-II、III、V) 4、 MEL-03 可调电阻器(或滑线变阻器 1.8K,0.65A) 5、 MEL-02芯式变压器 6、 二踪示波器 7、 万用表 四、 操作方法与实验步骤(可选) 1、 按图接线,未上主电源之前,检查晶闸管的脉冲是否正常。 (1) 打开MCL-18 电源开关,给定电压有电压显示。 (2) 用示波器观察 MCL-33(或 MCL-53,以下同)的双脉冲观察孔,应有间隔均匀,相互间隔60o 的幅度相同的双脉冲。 (3) 检查相序,用示波器观察“1”,“2”单脉冲观察孔,“1”脉冲超前“2”脉冲 60o,则相序正确,否则,应调整输入电源。 (4) 用示波器观察每只晶闸管的控制极,阴极,应有幅度为 1V-2V 的脉冲。 注:将面板上的 UbIf(当三相桥式全控变流电路使用 I 组桥晶闸管VT1-VT6 时)接地,将 I 组桥式触发脉冲的六个开关均拨到“接通”。 (5) 将给定器输出 Ug 接至 MCL-33 面板的 Uct端,调节便宜电压 Ub,在 Uct=0 时,使o150。 2 、三相桥式全控整流电路 按图接线,S 拨向左边短线接线端,将 Rd 调至最大(450 )。 三相调压器逆时针调到底,合上主电源,调节主控制屏输出电压 UUV、UUW、UWU,从 OV调至 220V。 注:如果选购的产品为 MCL-III、V , 无三相调压器,直接合上主电源。一下均同 调节Uct,使 在30o~90o 范围内,用示波器观察记录 =30o、60o、90o 时,整流电压)(tfUd ,晶闸管两端电压)(tfuVT 的波形,并记录相应的dU和交流输入电压 U2 数值。 3 、三相桥式有...
