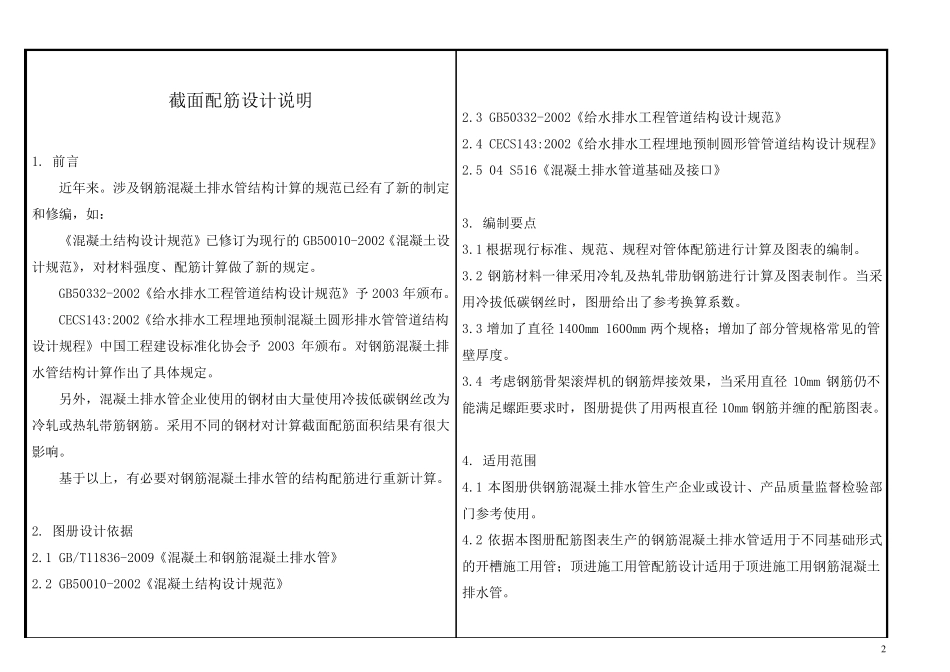

1 钢筋混凝土排水管 管体结构尺寸与配筋设计图册 管截面配筋设计分册 Ⅲ级管配筋设计 * * * 市建筑设计研究院 二○一三年四月 2 截面配筋设计说明 1. 前言 近年来。涉及钢筋混凝土排水管结构计算的规范已经有了新的制定和修编，如： 《混凝土结构设计规范》已修订为现行的GB50010-2002《混凝土设计规范》，对材料强度、配筋计算做了新的规定。 GB50332-2002《给水排水工程管道结构设计规范》予 2003 年颁布。 CECS143:2002《给水排水工程埋地预制混凝土圆形排水管管道结构设计规程》中国工程建设标准化协会予 2003 年颁布。对钢筋混凝土排水管结构计算作出了具体规定。 另外，混凝土排水管企业使用的钢材由大量使用冷拔低碳钢丝改为冷轧或热轧帯筋钢筋。采用不同的钢材对计算截面配筋面积结果有很大影响。 基于以上，有必要对钢筋混凝土排水管的结构配筋进行重新计算。 2. 图册设计依据 2.1 GB/T11836-2009《混凝土和钢筋混凝土排水管》 2.2 GB50010-2002《混凝土结构设计规范》 2.3 GB50332-2002《给水排水工程管道结构设计规范》 2.4 CECS143:2002《给水排水工程埋地预制圆形管管道结构设计规程》 2.5 04 S516《混凝土排水管道基础及接口》 3. 编制要点 3.1 根据现行标准、规范、规程对管体配筋进行计算及图表的编制。 3.2 钢筋材料一律采用冷轧及热轧带肋钢筋进行计算及图表制作。当采用冷拔低碳钢丝时，图册给出了参考换算系数。 3.3 增加了直径1400mm 1600mm 两个规格；增加了部分管规格常见的管壁厚度。 3.4 考虑钢筋骨架滚焊机的钢筋焊接效果，当采用直径10mm 钢筋仍不能满足螺 距 要求 时，图册提 供 了用两根直径10mm 钢筋并 缠 的配筋图表。 4. 适 用范围 4.1 本 图册供 钢筋混凝土排水管生 产 企业或设计、产 品 质 量监 督 检 验 部门 参考使用。 4.2 依据本 图册配筋图表生 产 的钢筋混凝土排水管适 用于不同基础形式的开 槽 施 工用管；顶 进施 工用管配筋设计适 用于顶 进施 工用钢筋混凝土排水管。 3 5. 基本设计规定 5.1 基本计算条件 见下表 管级别 管顶覆土厚 （m） 地面堆积荷载（kN/m） 管道基础形式 Ⅰ 6.0 10 180°混凝土 Ⅱ 3.5 10 90°砂（土）弧 Ⅲ 5.5 10 90°砂（土）弧 5.2 计算原则 按承载能力极限状态进行强度计算，静力计算荷载为管自重、竖向 土压力、侧向土压力、管内水重、堆积荷载等。...
