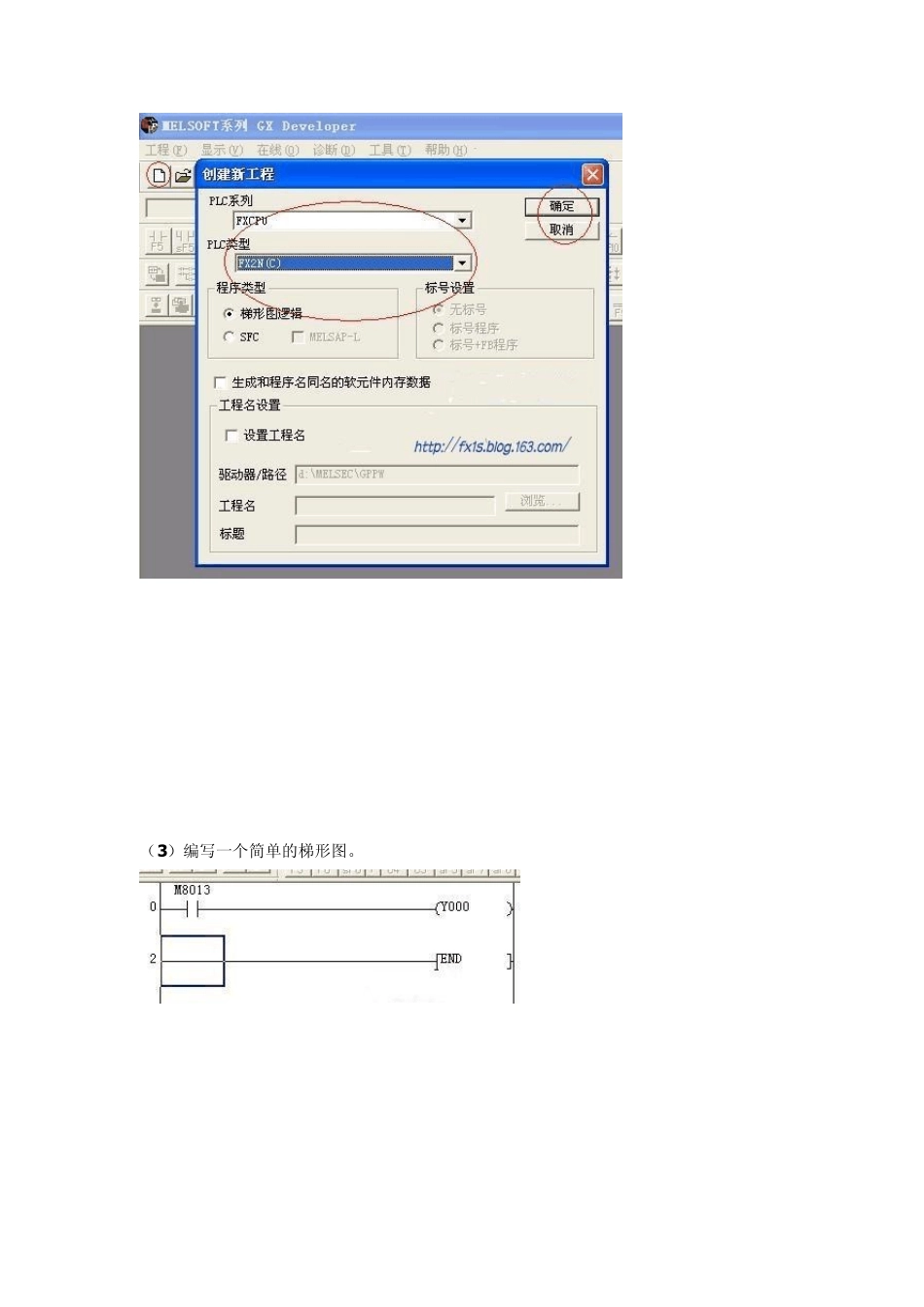

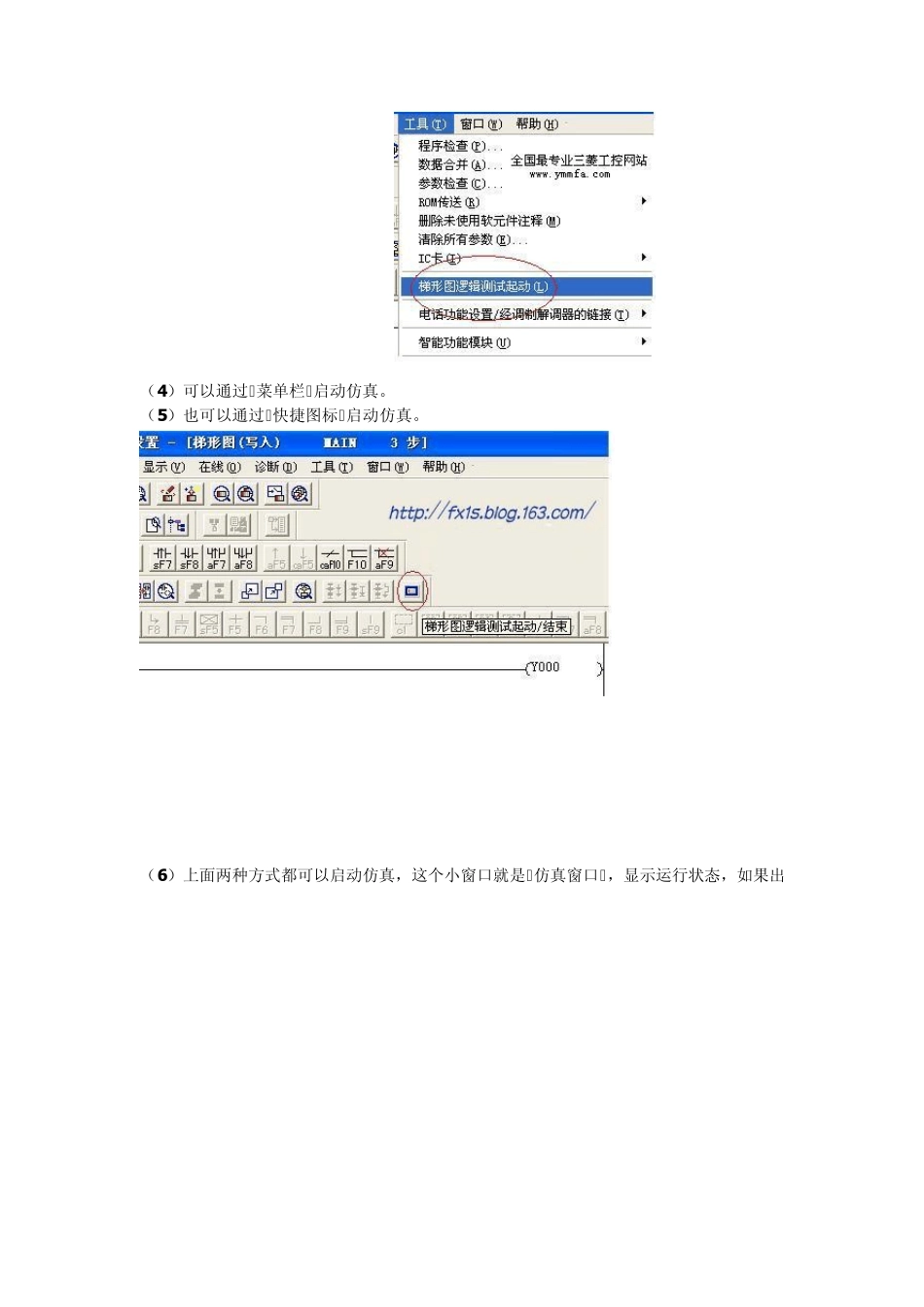

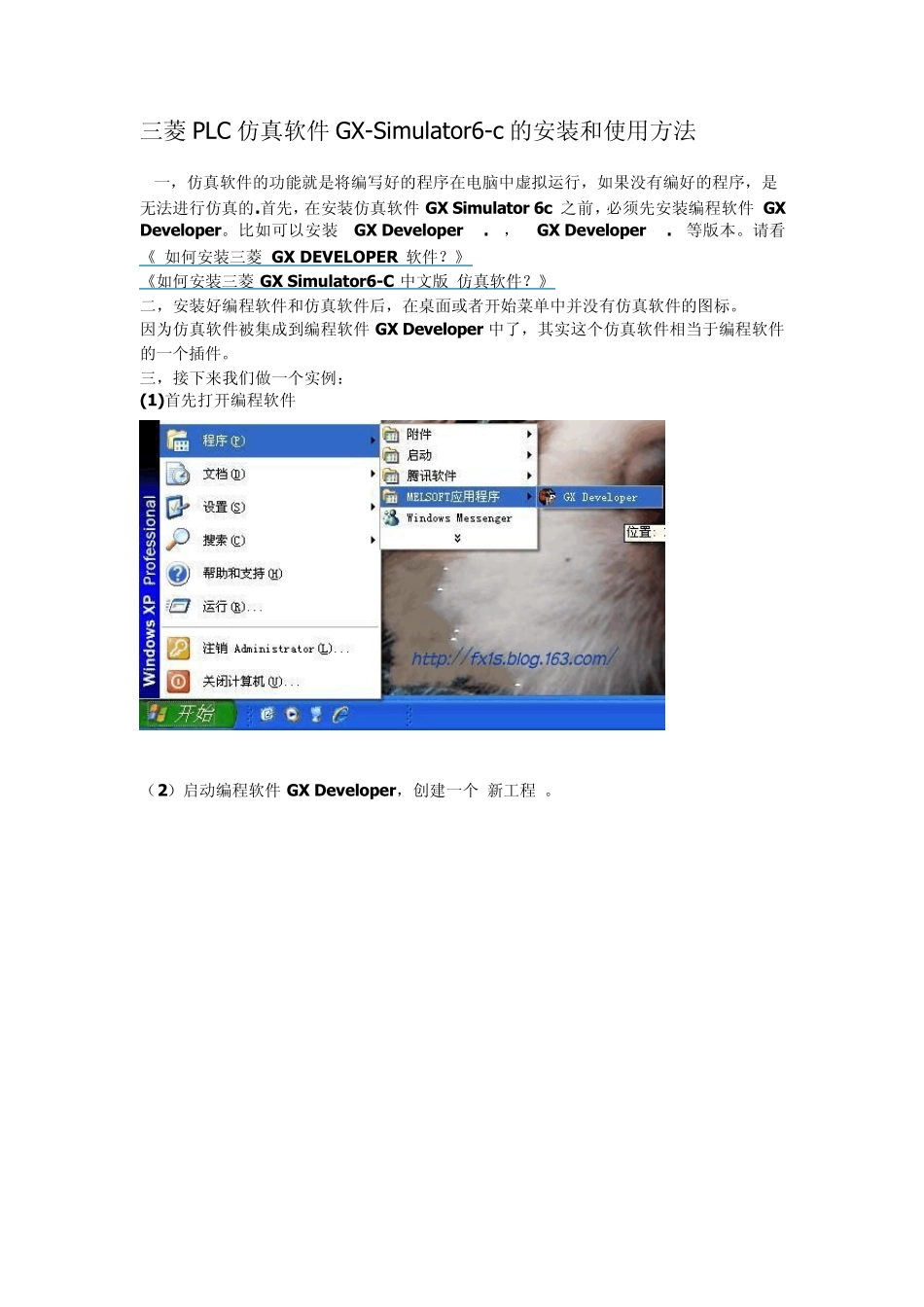

三菱PLC 仿真软件GX-Simu lator6-c 的安装和使用方法 一，仿真软件的功能就是将编写好的程序在电脑中虚拟运行，如果没有编好的程序，是无法进行仿真的.首先，在安装仿真软件GX Simulator 6c 之前，必须先安装编程软件 GX Developer。比如可以安装“GX Developer 7.08”，“GX Developer 8.34”等版本。请看 《 如何安装三菱 GX DEVELOPER 软件？》 《如何安装三菱GX Simulator6-C 中文版”仿真软件？》 二，安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。 因为仿真软件被集成到编程软件GX Developer 中了，其实这个仿真软件相当于编程软件的一个插件。 三，接下来我们做一个实例： (1)首先打开编程软件 （2）启动编程软件GX Developer，创建一个“新工程”。 （3）编写一个简单的梯形图。 （4）可以通过“菜单栏”启动仿真。 （5）也可以通过“快捷图标”启动仿真。 （6）上面两种方式都可以启动仿真，这个小窗口就是“仿真窗口”，显示运行状态，如果出错会有中文说明。（7）启动仿真后，程序开始在电脑上模拟 PLC 写入过程。 （8）这时程序已经开始运行。 （9）并且可以通过“在线”中的“软元件测试”来强制一些输入条件 ON 或者 OFF。监控程序的运行状态。如下面梯形图： 点击工具栏“在线（O）”，弹出下拉菜单，点击“调试（B）”→“软元件测试（D）”或者直接点击“软元件测试”快捷键， 则弹出“软元件测试”对话框。 在该对话框中“位软元件”栏中输入要强制的位元件，如X0，需要把该元件置ON 的，就点击“强制ON”按钮，如需要把该元件置OFF 的，就点击“强制OFF”按钮。同时在“执行结果”栏中显示被强制的状态。 梯形图监视执行中......... 接通的触点和线圈都用蓝色表示，同时可以看到字元件的数据在变化。 （10）各位元件的监控和时序图监控。 （a）、位元件监控 点击“启动仿真窗口”的“菜单起动S”，→“继电器内存监视（D）”弹出如图窗口， 点击“软元件D”→“位元件窗口（B）”→“Y”。 如图即可监视到所有输出Y 的状态，置ON 的为黄色，处于OFF 状态的不变色。用同样的方法，可以监视到PLC 内所有元件的状态，对于位元件，用鼠标双击，可以强置ON，再双击，可以强置OFF，对于数据寄存器D，可以直接置数。对于T、C 也可以修改当前值，因此调试程序非常方便。 （b）、时序图监控 点击“仿真窗口”的“菜单起动S”，→点击“时序图（T...
