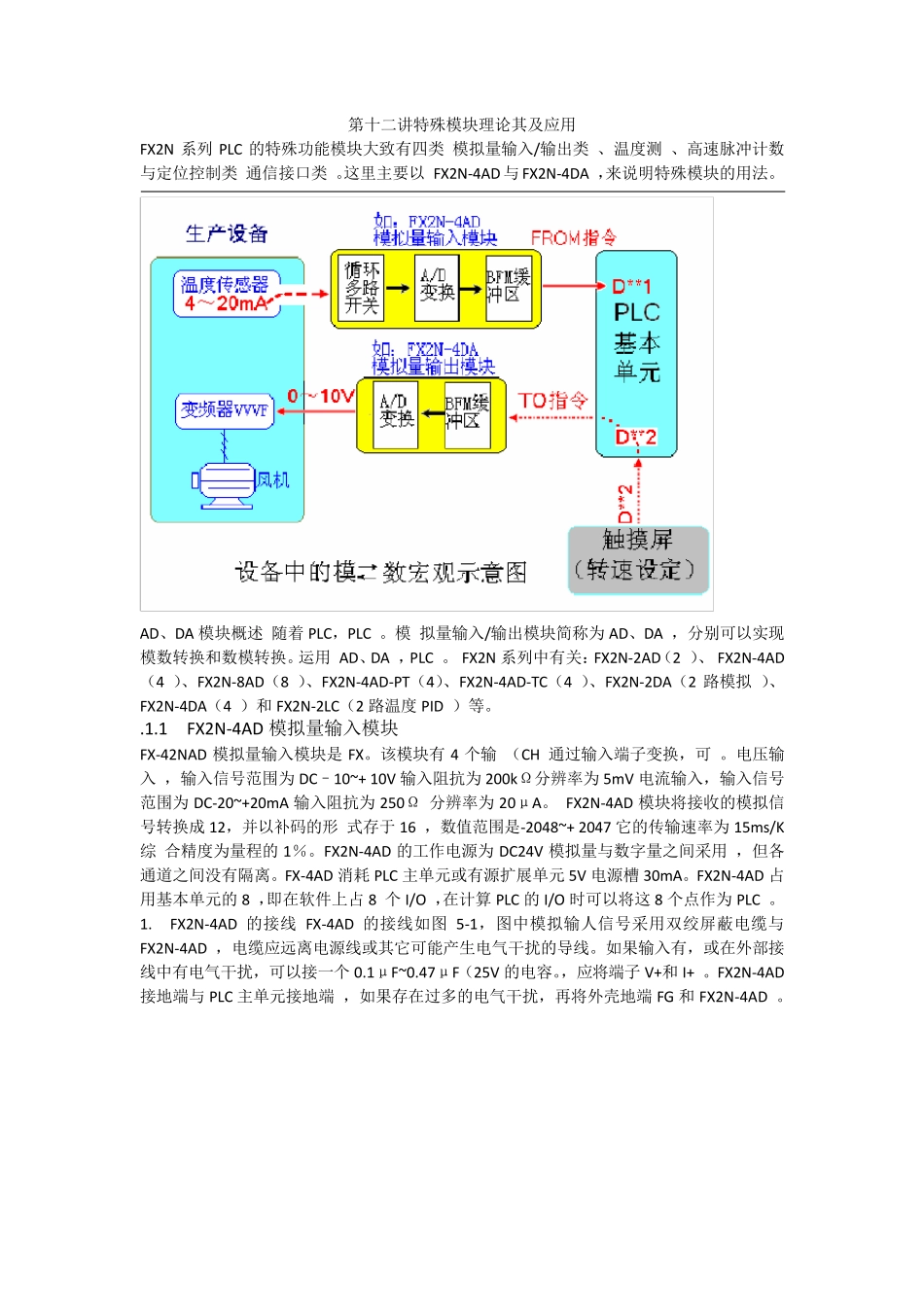

第十二讲特殊模块理论其及应用 FX2N 系列PLC 的特殊功能模块大致有四类 模拟量输入/输出类 、温度测 、高速脉冲计数与定位控制类 通信接口类 。这里主要以 FX2N-4AD 与FX2N-4DA ，来说明特殊模块的用法。 AD、DA 模块概述 随着PLC，PLC 。模 拟量输入/输出模块简称为AD、DA ，分别可以实现模数转换和数模转换。运用 AD、DA ，PLC 。 FX2N 系列中有关：FX2N-2AD（2 ）、 FX2N-4AD（4 ）、FX2N-8AD（8 ）、FX2N-4AD-PT（4）、FX2N-4AD-TC（4 ）、FX2N-2DA（2 路模拟 ）、FX2N-4DA（4 ）和FX2N-2LC（2 路温度PID ）等。 .1.1 FX2N-4AD 模拟量输入模块 FX-42NAD 模拟量输入模块是FX。该模块有4 个输 （CH 通过输入端子变换，可 。电压输入 ，输入信号范围为DC–10~+ 10V 输入阻抗为200kΩ分辨率为5mV 电流输入，输入信号范围为DC-20~+20mA 输入阻抗为250Ω 分辨率为20μA。 FX2N-4AD 模块将接收的模拟信号转换成 12，并以补码的形 式存于 16 ，数值范围是-2048~+ 2047 它的传输速率为15ms/K综 合精度为量程的1％。FX2N-4AD 的工作电源为DC24V 模拟量与数字量之间采用 ，但各通道之间没有隔离。FX-4AD 消耗 PLC 主单元或有源扩展单元 5V 电源槽 30mA。FX2N-4AD 占用基本单元的8 ，即在软件上占 8 个I/O ，在计算 PLC 的I/O 时可以将这8 个点作为PLC 。 1. FX2N-4AD 的接线 FX-4AD 的接线如图 5-1，图中模拟输人信号采用双绞屏蔽电缆与 FX2N-4AD ，电缆应远离电源线或其它可能产生电气干扰的导线。如果输入有，或在外部接线中有电气干扰，可以接一个0.1μF~0.47μF（25V 的电容。，应将端子V+和I+ 。FX2N-4AD接地端与PLC 主单元接地端 ，如果存在过多的电气干扰，再将外壳地端FG 和FX2N-4AD 。 3 图5-1 FX2N-4AD 接线方式 2. FX2N-4AD（BFM 的分配 FX2N-4AD ，它由32 个16 位的寄存，编号为BFM＃0~＃31 其内容与作用如表5-1 。数据缓冲寄存器区内 ，可以通过PLC的 FROM 和 TO 、写。 零点与增益的调整可采用编程方法设置 BFM＃21~＃24 ，也可通过调节 。 当通道预置为-10V~+10V，预置对应的值为-2000~+2000。当通道预置为4~20mA，预置对应的值为-0~+1000。当通道预置为-20~+20mA ，预置对应的值为-1000~+1000。 ，以上对应数值可重新调整，最大值不超过4096。 1、如将 FX2N-4AD 模块连接在特殊功能块的 0 ，现有两个压力传感 ...
