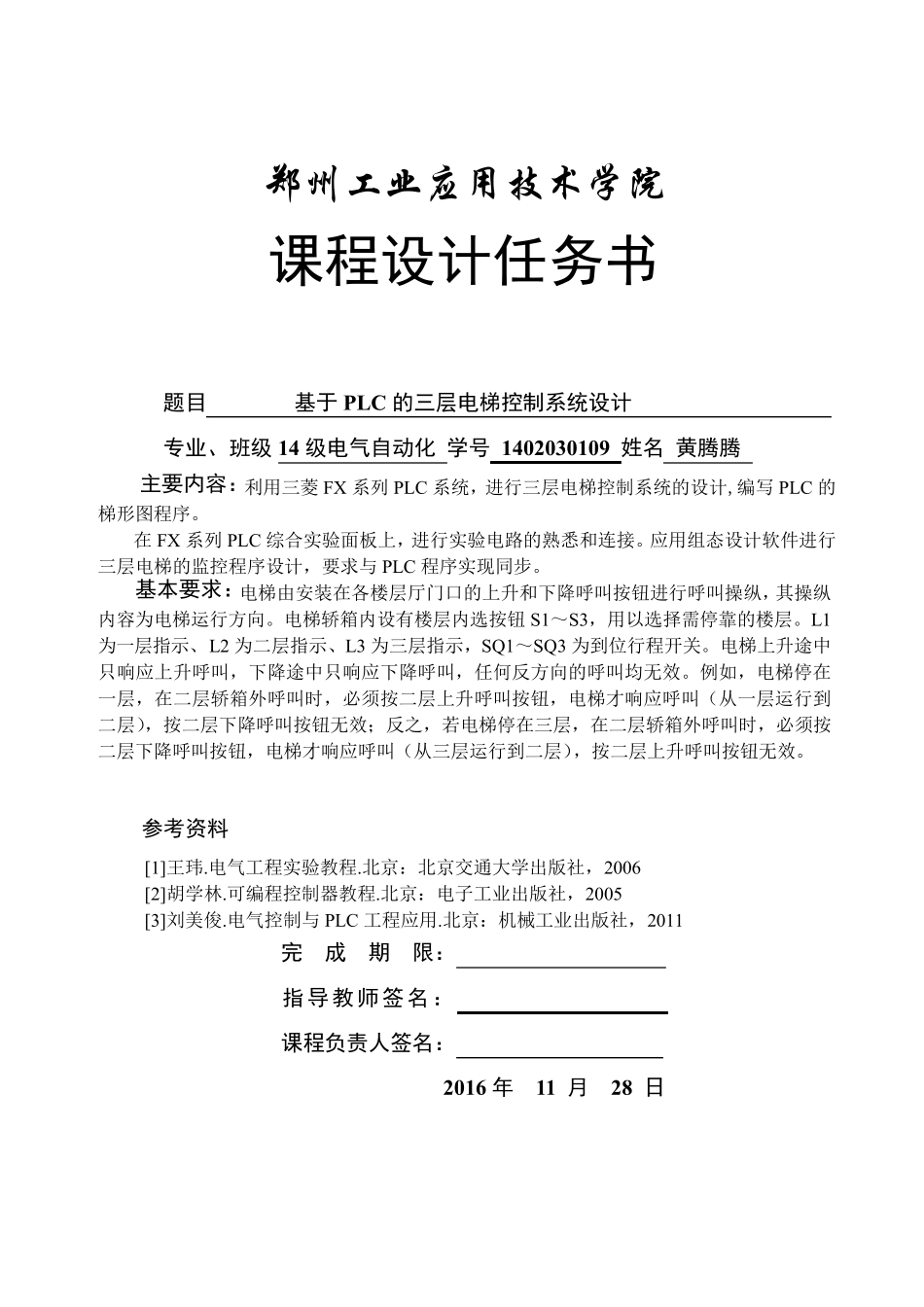

郑州工业应用技术学院 课程设计任务书 题目 基于PLC 的三层电梯控制系统设计 专业、班级 14 级电气自动化 学号 1402030109 姓名 黄腾腾 主要内容：利用三菱FX 系列PLC 系统，进行三层电梯控制系统的设计,编写PLC 的梯形图程序。 在FX 系列PLC 综合实验面板上，进行实验电路的熟悉和连接。应用组态设计软件进行三层电梯的监控程序设计，要求与PLC 程序实现同步。 基本要求：电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿箱内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。L1为一层指示、L2 为二层指示、L3 为三层指示，SQ1～SQ3 为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在一层，在二层轿箱外呼叫时，必须按二层上升呼叫按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之，若电梯停在三层，在二层轿箱外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效。 参考资料 [1]王玮.电气工程实验教程.北京：北京交通大学出版社，2006 [2]胡学林.可编程控制器教程.北京：电子工业出版社，2005 [3]刘美俊.电气控制与PLC 工程应用.北京：机械工业出版社，2011 完 成 期 限： 指导教师签名： 课程负责人签名： 2016 年 11 月 28 日 郑州工业应用技术学院 课程设计说明书 题目：基于PLC 的三层电梯控制系统设计 * 名： *** 院 （系）： 机电工程学院 专业班级： 14 级电气自动化 学 号： ********** 指导教师： 赵娟萍 陈静 成 绩： 时间： 2016 年 11 月 28 日至 2016 年 12 月 9 日 目录 第1 章 绪论.................................................................................................................. 1 1.1 研究背景........................................................................................................... 1 1.2 研究意义........................................................................................................... 1 1.3 电梯的发展历史............................................................................................... 1 1.4 电梯的基本结构......................................
