三菱PLC练习题

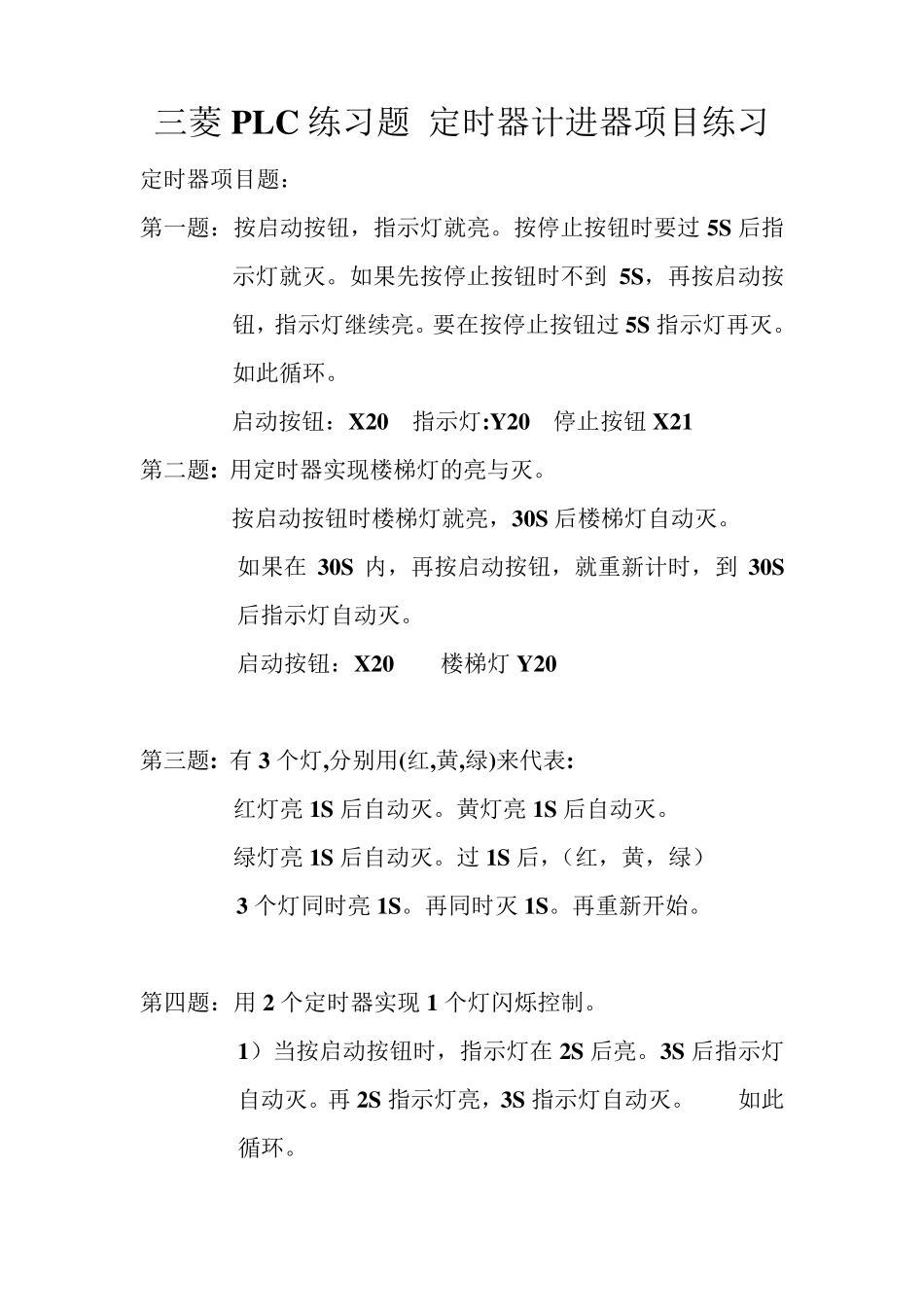

三菱PLC 练习题 定时器计进器项目练习 定时器项目题： 第一题：按启动按钮，指示灯就亮。按停止按钮时要过 5S 后指示灯就灭。如果先按停止按钮时不到 5S，再按启动按钮，指示灯继续亮。要在按停止按钮过 5S 指示灯再灭。如此循环。 启动按钮：X 20 指示灯:Y 20 停止按钮X 21 第二题: 用定时器实现楼梯灯的亮与灭。 按启动按钮时楼梯灯就亮，30S 后楼梯灯自动灭。 如果在 30S 内，再按启动按钮，就重新计时，到 30S后指示灯自动灭。 启动按钮：X 20 楼梯灯Y 20 第三题: 有 3 个灯,分别用(红,黄,绿)来代表: 红灯亮1S 后自动灭。黄灯亮1S 后自动灭。 绿灯亮1S 后自动灭。过 1S 后，（红，黄，绿） 3 个灯同时亮1S。再同时灭 1S。再重新开始。 第四题：用 2 个定时器实现 1 个灯闪烁控制。 1）当按启动按钮时，指示灯在 2S 后亮。3S 后指示灯自动灭。再 2S 指示灯亮，3S 指示灯自动灭。 如此循环。 启动按钮X 20 指示灯:Y 20 2 ) 按启动按钮，指示灯亮1S。灭 2S，闪烁 10 次指示灯灭。 启动按钮：X 20 指示灯Y 20 第五题: 用特殊寄存器实现 1 个灯闪烁。 也就是：按启动按钮，指示灯就亮。若按1#按钮时，指示灯以 1S 的频率闪烁。若按2#按钮时，指示灯以 1分钟的频率闪烁。三种闪烁状态可随意切换。只有按停止按钮指示灯才会灭。 第六题：用定时器实现 1 个灯多种频率闪烁的控制。 当按1#按钮，指示灯就以 1S，2 次的频率闪烁。 第七题；当按2#按钮，指示灯就以 1S，5 次的频率闪烁。 每次只许 1 个按钮闭合，当 2 个按钮都闭合时，指示灯就灭。 第八题：用定时器实现指示灯间隔闪烁的控制。 也就是；按启动按钮时，指示灯先以 1S 闪烁 2 次。然后指示灯自动灭 1S。如此循环。 第九题：用定时器控制 2 个灯顺序闪烁与顺序灭。 也就是：按启动按钮，1#灯闪烁并保持，5S 后 2#灯闪烁并保持。按停止按钮2#灯灭，3S 后 1#灯灭。 第十题： 三彩灯用：（红，黄，绿）来代表。 按启动按钮时，红灯亮，之后每隔 5S 点亮。各亮10S。如此循环。 第十一题：喷泉设计 有（A，B，C）三组喷头。启动 A 组，先喷 5S之后B 组，C 组同时喷 5S后，B 组停止，再过 5S，C 组停 止。而 A 组和 B 组同时喷，再过 2SC 组喷。A，B， C同时喷 5S后全部停止。停止 3S。如此循环。 计数器项目题： 第十二题：用计数器做单按钮启动与停止。...
