三轴搅拌桩计算

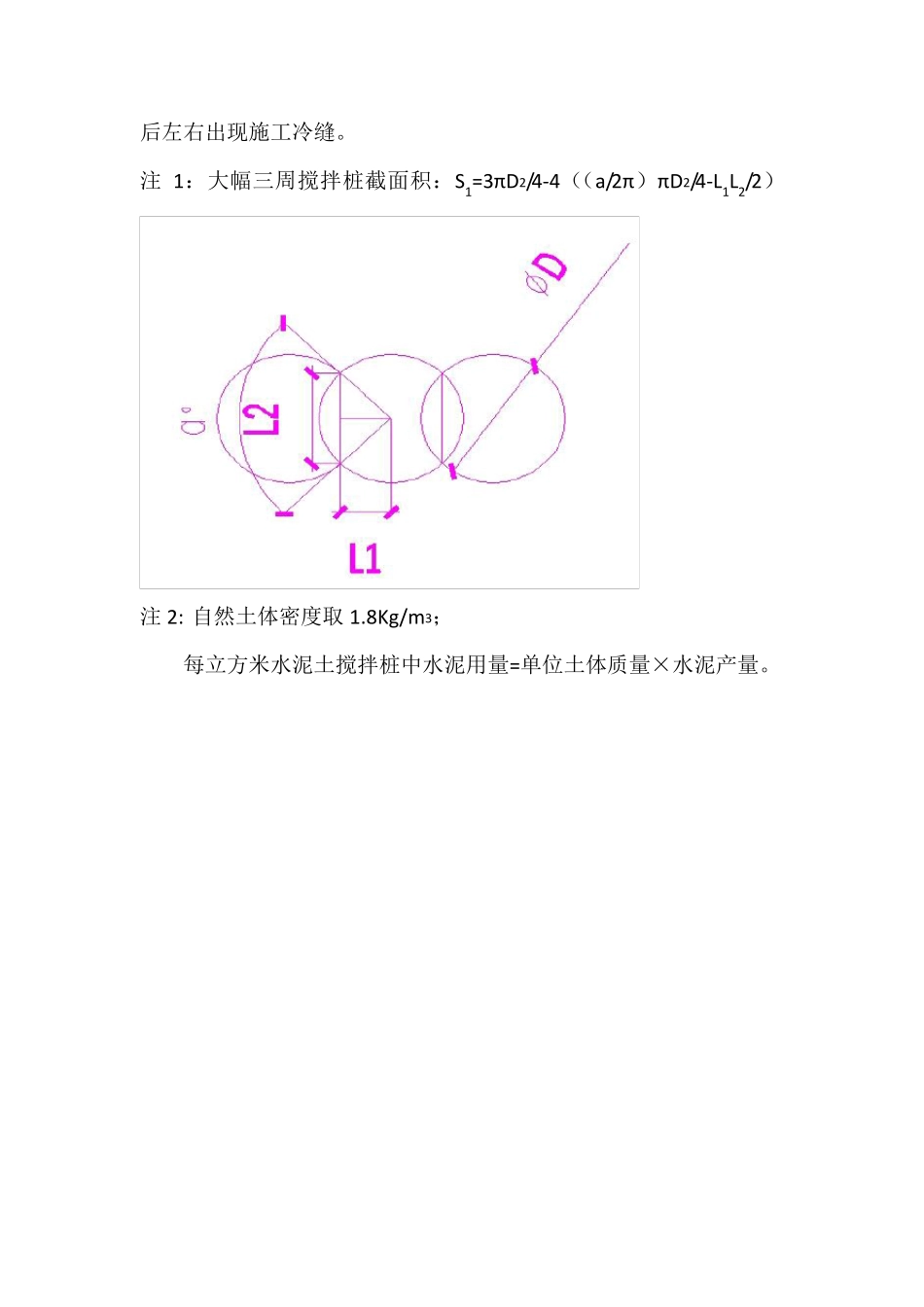

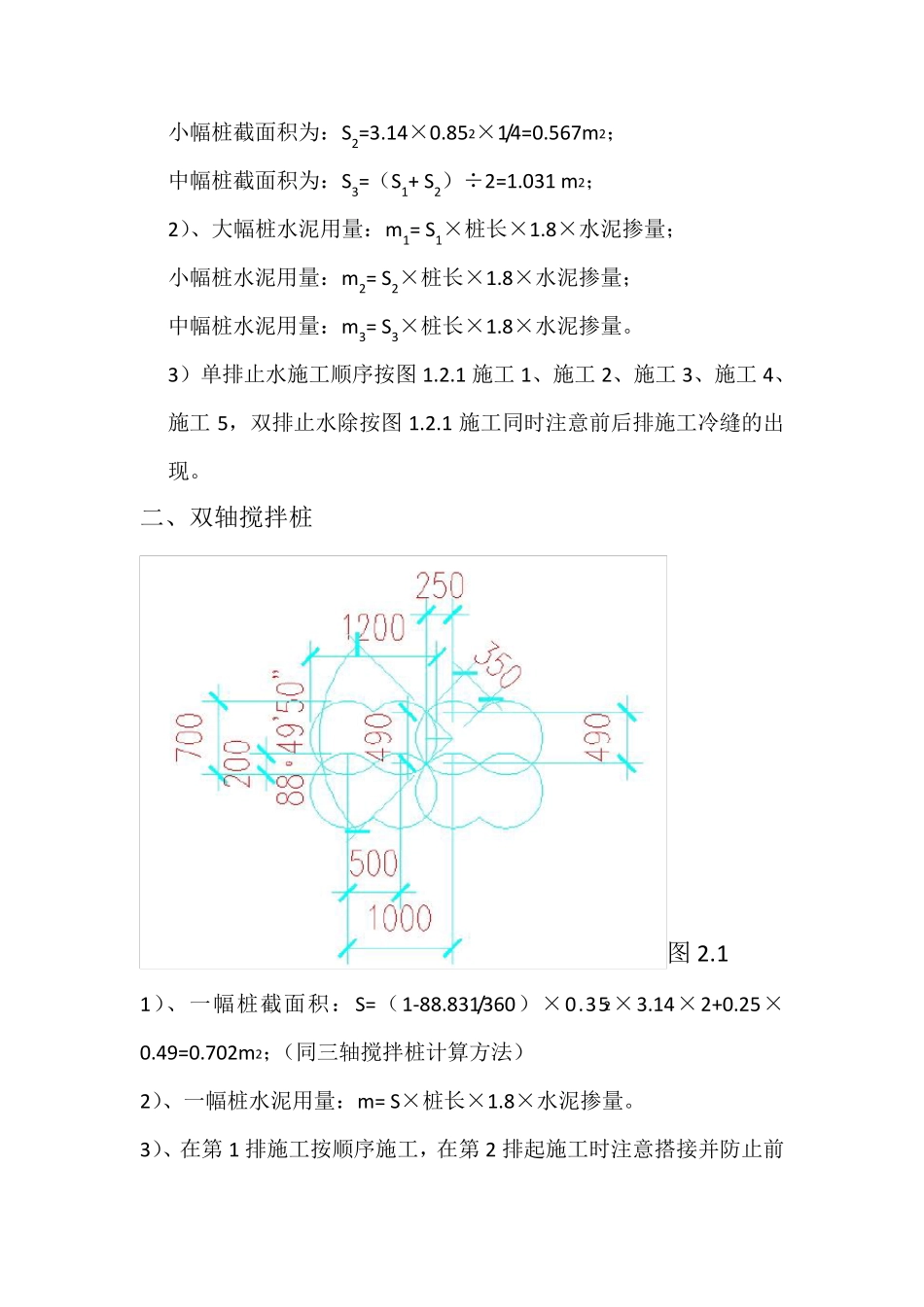

一、三轴搅拌桩 1、 多排坝体 图1.1.1 图1.1.2 1）、大幅桩截面积为：S1=<（1-90.198÷360）×3.14×0.852×1/4+0.3×0.301>×2+（1-90.198÷360×2）×3.14×0.852×1/4+0.3×0.301×2≈1.495m 2 或 3×3.14×0.852×1/4-（（90/360）×3.14×0.852×1/4-0.3×0.301）×4≈1.495（注 1） 2）、大幅桩水泥用量：m 1= S1×桩长×1.8×水泥掺量。（注 2） 3）、坝体第 1 排施工按顺序施工，在第 2 排起施工时注意搭接并防止前后左右出现施工冷缝。 2、 单排止水 图1.2.1 1）、大幅桩截面积为：S1=1.495m 2； 小幅桩截面积为：S2=3.14×0.852×1/4=0.567m 2； 中幅桩截面积为：S3=（S1+ S2）÷2=1.031 m 2； 2）、大幅桩水泥用量：m 1= S1×桩长×1.8×水泥掺量； 小幅桩水泥用量：m 2= S2×桩长×1.8×水泥掺量； 中幅桩水泥用量：m 3= S3×桩长×1.8×水泥掺量。 3）单排止水施工顺序按图 1.2.1 施工 1、施工 2、施工 3、施工 4、施工 5，双排止水除按图 1.2.1 施工同时注意前后排施工冷缝的出现。 二、双轴搅拌桩 图 2.1 1）、一幅桩截面积：S=（1-88.831/360）×0.352×3.14×2+0.25×0.49=0.702m 2；（同三轴搅拌桩计算方法） 2）、一幅桩水泥用量：m = S×桩长×1.8×水泥掺量。 3）、在第 1 排施工按顺序施工，在第 2 排起施工时注意搭接并防止前后左右出现施工冷缝。 注1：大幅三周搅拌桩截面积：S1=3πD2/4-4（（а/2π）πD2/4-L1L2/2） 注2: 自然土体密度取1.8Kg/m3； 每立方米水泥土搅拌桩中水泥用量=单位土体质量×水泥产量。 顺序-1顺序-2顺序-3顺序-4顺序-5每1200mm为一幅，中幅截面积为1.0312平方米。3、850搅拌桩大幅面积为1.495平方米4、850搅拌桩小幅面积为0.567平方米5、850搅拌桩中幅面积为（1.495+0.567）/2=1.0312平方米 850水泥土搅拌止水围护桩施工图1、止水帷幕采用套打方式，阴影部分为套打部分，保证桩体质量和施工连续性。2、重复套打不重复计算工作量，工作量计算为桩截面积×设计桩长×桩数6、水泥掺入量20%（即消耗水泥的重量和被加固土体的重量比），一般取土体的比重系数为1.8。 3、650搅拌桩大幅面积为0.87平方米4、650搅拌桩小幅面积为0.3316平方米5、650搅拌桩中幅面积为（0.87+0.3316）/2=0.6008平方米 650水泥土搅拌止水围护桩施工图1、止水帷幕采用套打方式，阴影部分为套打部分，保证桩体质量和施工连续性。2、重复套打不重复计算工...
