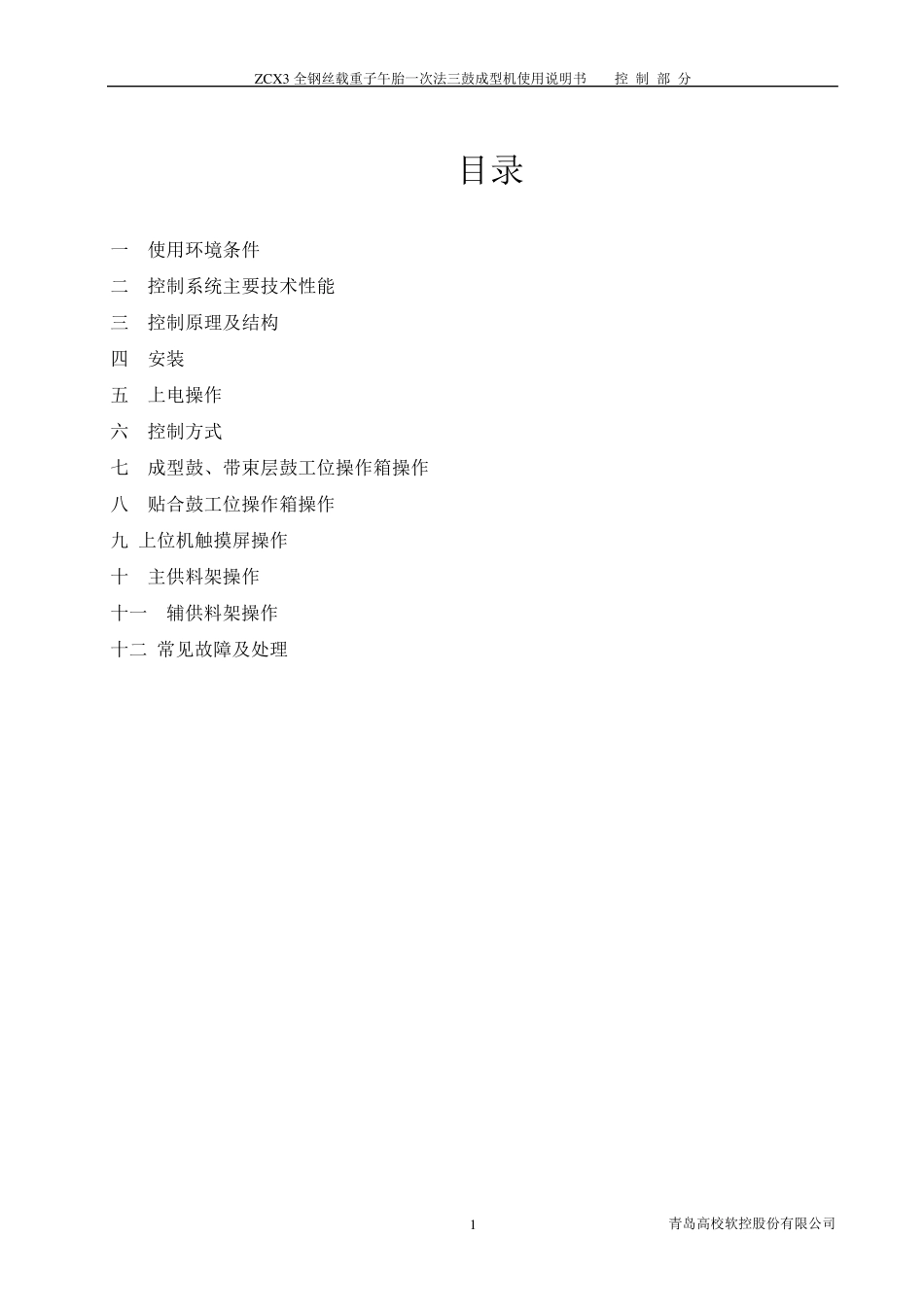

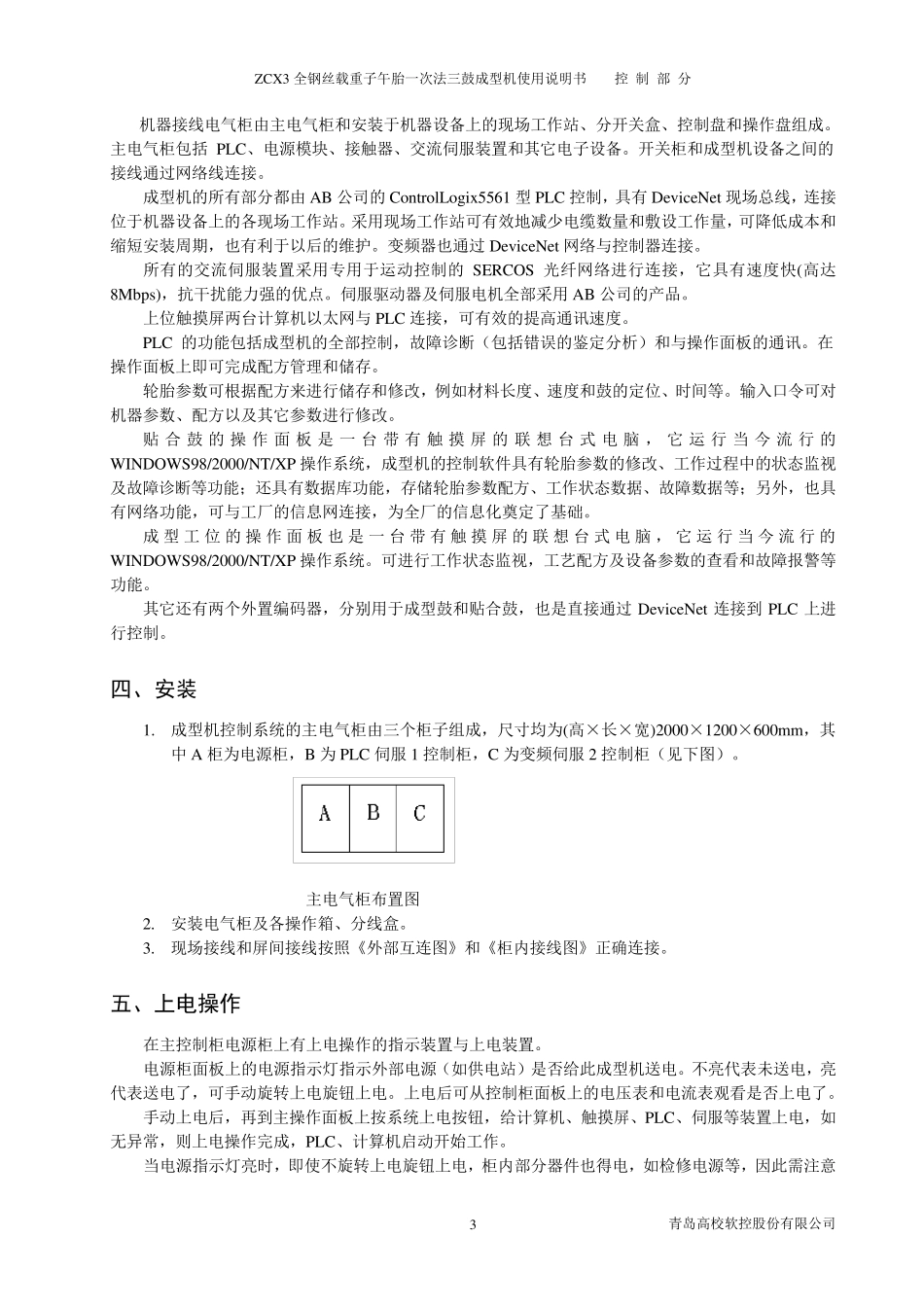

ZCX3 全钢丝载重子午胎一次法三鼓成型机使用说明书 控 制 部 分 青岛高校软控股份有限公司 1 目录 一 使用环境条件 二 控制系统主要技术性能 三 控制原理及结构 四 安装 五 上电操作 六 控制方式 七 成型鼓、带束层鼓工位操作箱操作 八 贴合鼓工位操作箱操作 九 上位机触摸屏操作 十 主供料架操作 十一 辅供料架操作 十二 常见故障及处理 ZCX3 全钢丝载重子午胎一次法三鼓成型机使用说明书 控 制 部 分 青岛高校软控股份有限公司 2 一、使用环境条件 1．海拔高度不超过2000 米; 2．周围介质温度为-10℃～+40℃,24 小时周围内平均温度不高于35℃; 3．相对湿度不大于80%; 4．无导电尘埃及破坏绝缘的腐蚀性气体的场所; 5．无爆炸危险的场所; 6．无剧烈振动,颠簸及垂直倾斜度不超过5°的场所; 7．电源 ① 频率:50HZ; ② 输入电压:三相五线制,380V±10%; 8．应用500VMΩ绝缘电阻表对系统各电源与地(屏体)之间进行测试,其绝缘电阻≥10MΩ; 9．在系统各电源与地(屏体)之间施加 50HZ、500V 高压,历时一分钟,系统应没有闪烁和击穿现象; 二、控制系统主要技术性能 1．整个系统的控制符合成型机系统工艺过程; 2．系统进行伺服运动控制时，其误差符合机械要求（详见机械部分）; 三、控制原理及结构 成型机控制系统采用美国 ROCKWELL 自动化公司的Allen-Bradley 最新型ControlLogix 5561 系列PLC，并配有用于信息交换的以太网络及分布式 I/O 的Dev iceNet 网络和专用于伺服运动控制的SERCOS光纤网络。（见控制系统结构图） 控制系统结构图 ZCX3 全钢丝载重子午胎一次法三鼓成型机使用说明书 控 制 部 分 青岛高校软控股份有限公司 3 机器接线电气柜由主电气柜和安装于机器设备上的现场工作站、分开关盒、控制盘和操作盘组成。主电气柜包括 PLC、电源模块、接触器、交流伺服装置和其它电子设备。开关柜和成型机设备之间的接线通过网络线连接。 成型机的所有部分都由 AB 公司的 ControlLogix 5561 型 PLC 控制，具有 Dev iceNet 现场总线，连接位于机器设备上的各现场工作站。采用现场工作站可有效地减少电缆数量和敷设工作量，可降低成本和缩短安装周期，也有利于以后的维护。变频器也通过 Dev iceNet 网络与控制器连接。 所有的交流伺服装置采用专用于运动控制的 SERCOS 光纤网络进行连接，它具有速度快(高达8Mbps)，抗干扰能力强的优点。伺服驱动器及伺...
