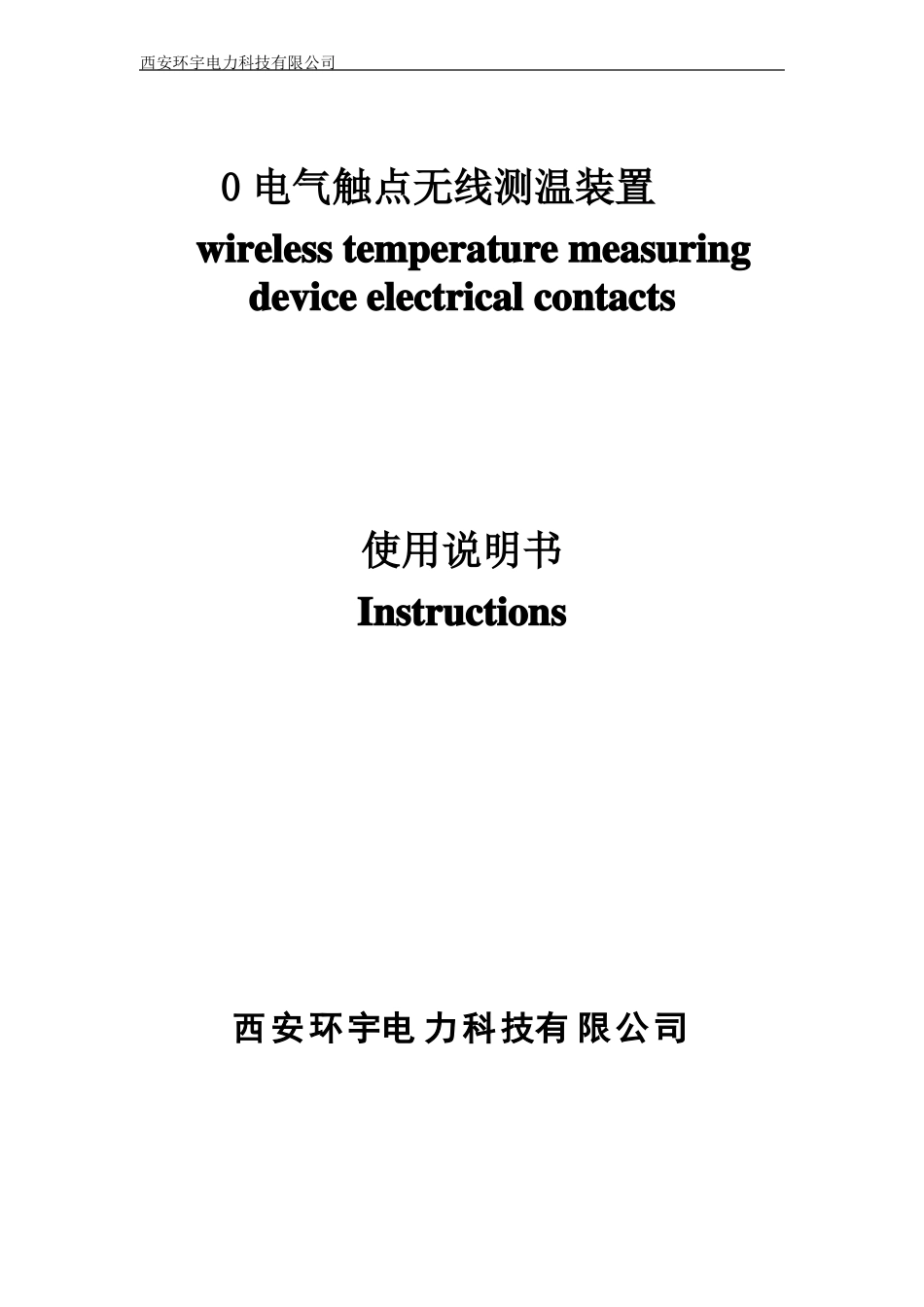

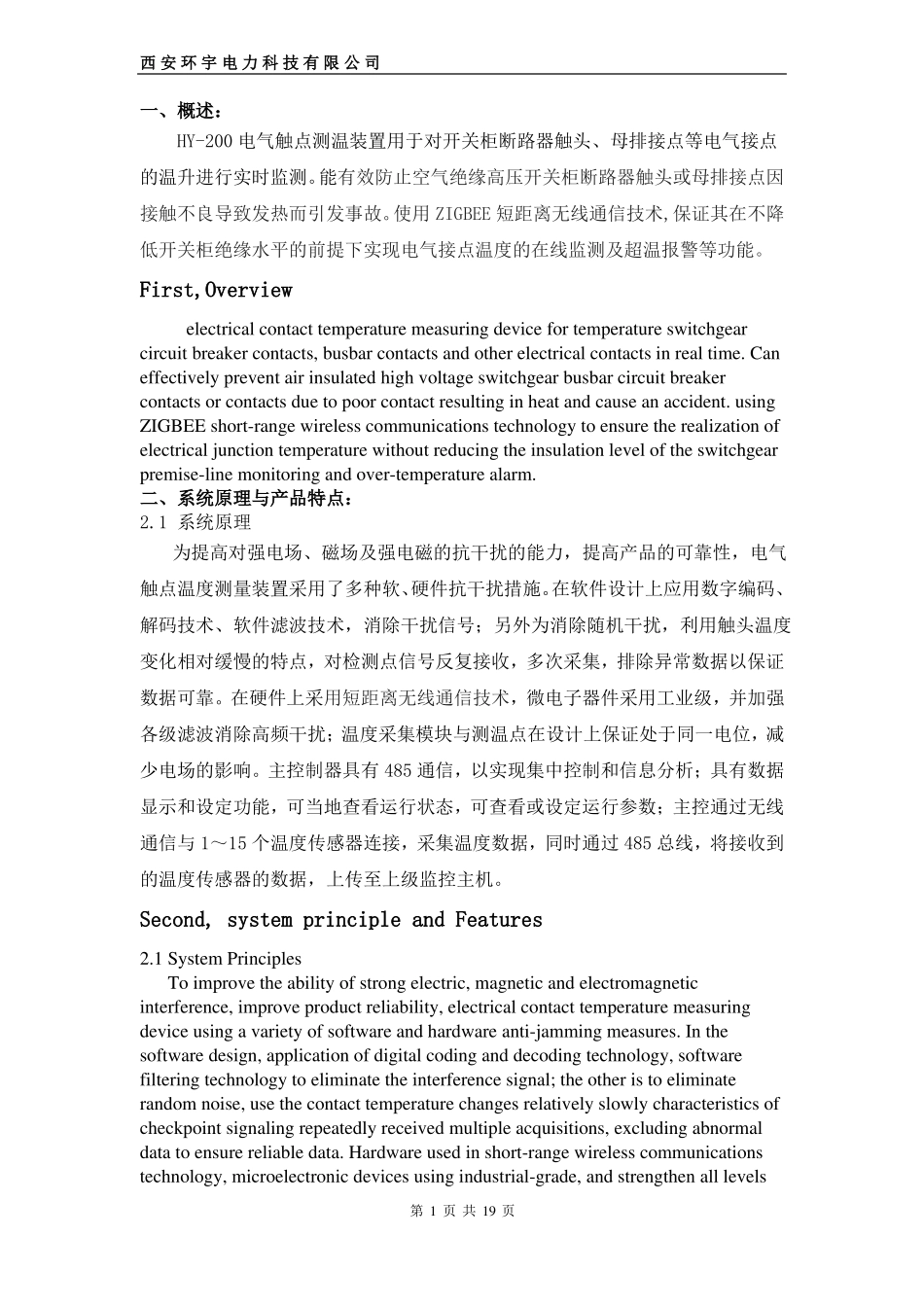

西安环宇电力科技有限公司0 电气触点无线测温装置wireless temperature measuringdevice electrical contacts使用说明书Instructions西安环宇电 力科技有 限公司西 安 环 宇 电 力 科 技 有 限 公 司一、概述： HY-200 电气触点测温装置用于对开关柜断路器触头、母排接点等电气接点的温升进行实时监测。能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。使用 ZIGBEE 短距离无线通信技术,保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。First,Overviewelectrical contact temperature measuring device for temperature switchgearcircuit breaker contacts, busbar contacts and other electrical contacts in real time. Caneffectively prevent air insulated high voltage switchgear busbar circuit breakercontacts or contacts due to poor contact resulting in heat and cause an accident. usingZIGBEE short-range wireless communications technology to ensure the realization ofelectrical junction temperature without reducing the insulation level of the switchgearpremise-line monitoring and over-temperature alarm.二、系统原理与产品特点：2.1 系统原理为提高对强电场、磁场及强电磁的抗干扰的能力，提高产品的可靠性，电气触点温度测量装置采用了多种软、硬件抗干扰措施。在软件设计上应用数字编码、解码技术、软件滤波技术，消除干扰信号；另外为消除随机干扰，利用触头温度变化相对缓慢的特点，对检测点信号反复接收，多次采集，排除异常数据以保证数据可靠。在硬件上采用短距离无线通信技术，微电子器件采用工业级，并加强各级滤波消除高频干扰；温度采集模块与测温点在设计上保证处于同一电位，减少电场的影响。主控制器具有 485 通信，以实现集中控制和信息分析；具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数；主控通过无线通信与 1～15 个温度传感器连接，采集温度数据，同时通过 485 总线，将接收到的温度传感器的数据，上传至上级监控主机。Second, system principle and Features2.1 System PrinciplesTo improve the ability of strong electric, magnetic and electromagneticinterference, imp...
