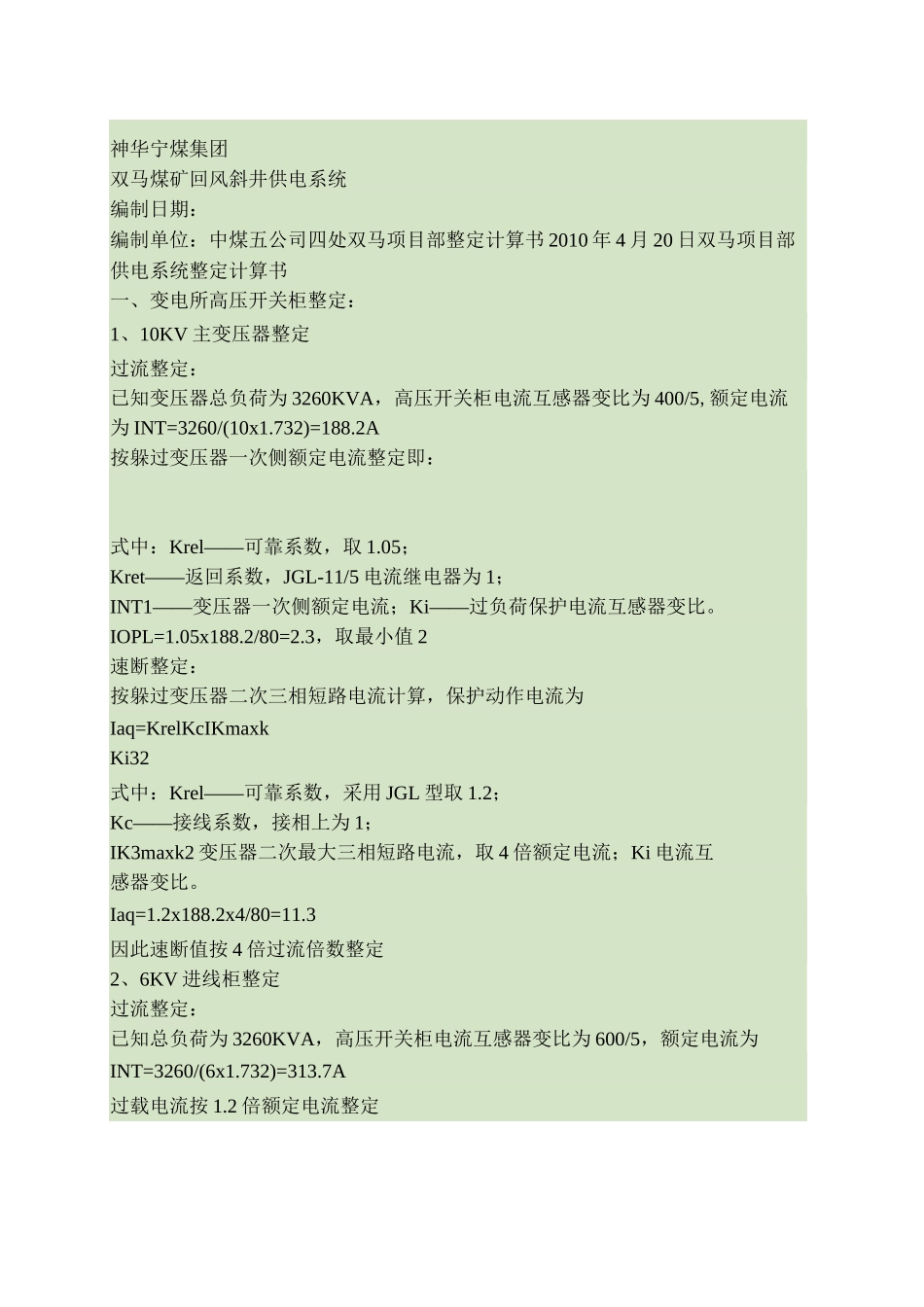

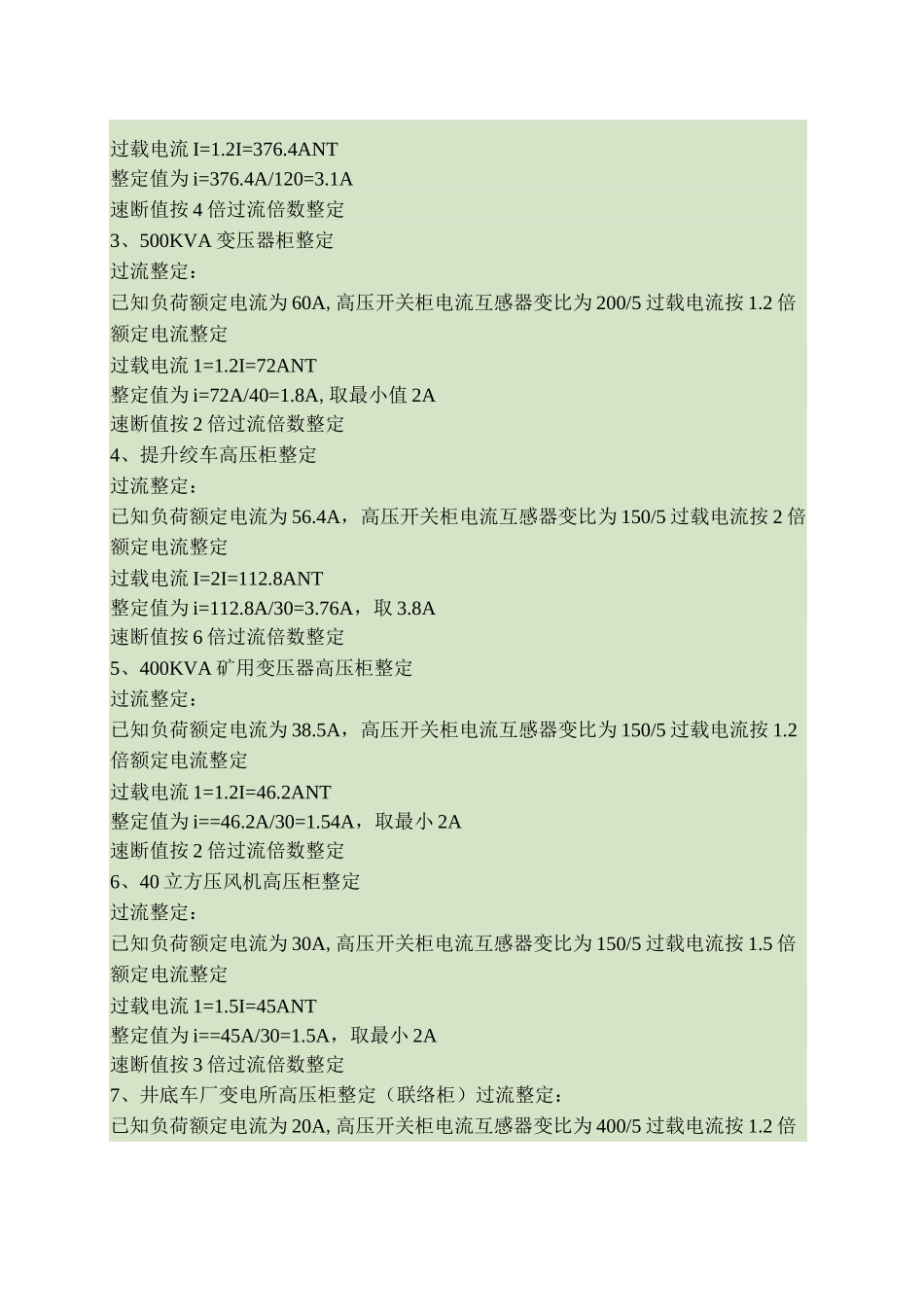

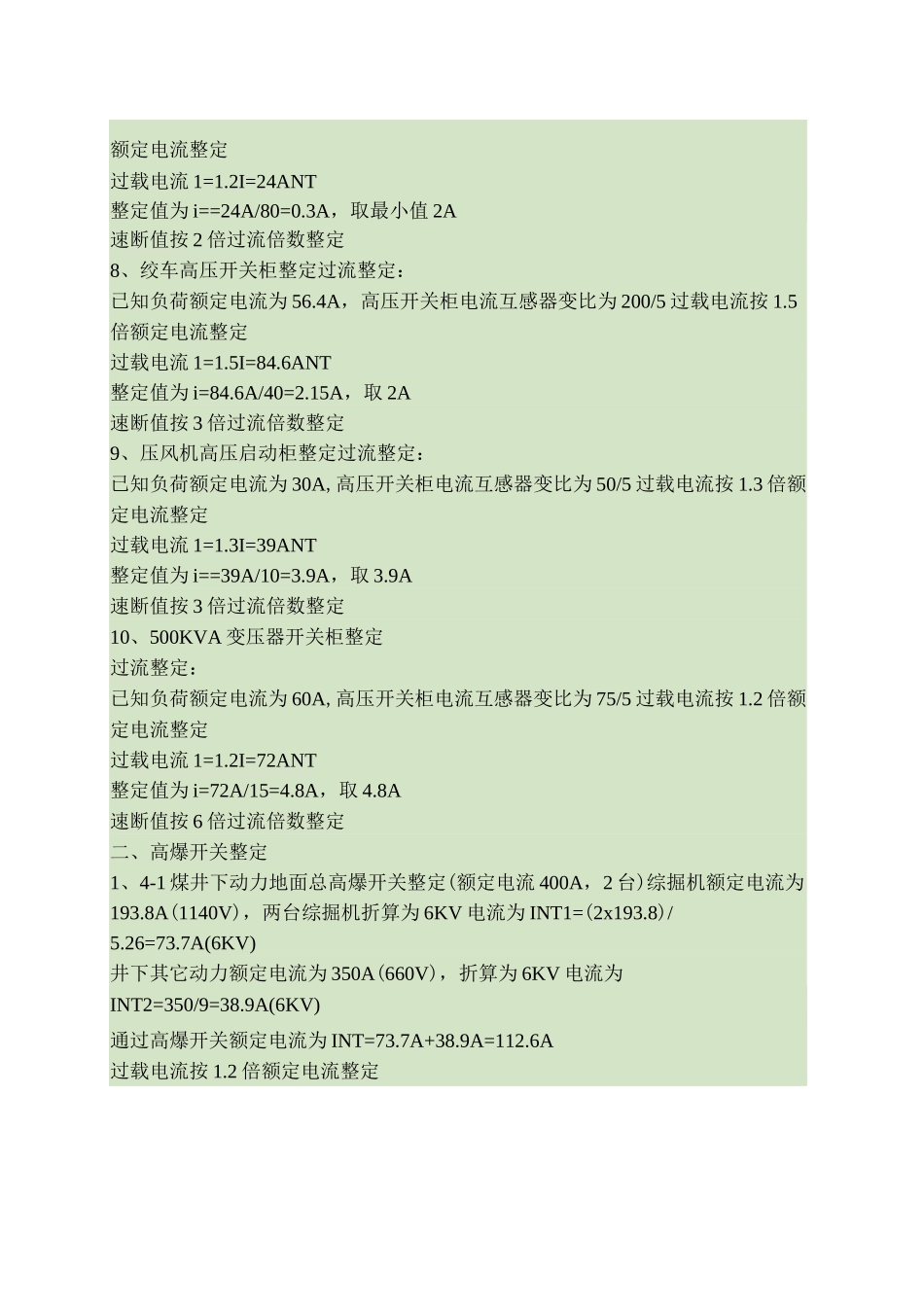

神华宁煤集团双马煤矿回风斜井供电系统编制日期：编制单位：中煤五公司四处双马项目部整定计算书 2010 年 4 月 20 日双马项目部供电系统整定计算书一、变电所高压开关柜整定：1、10KV 主变压器整定过流整定：已知变压器总负荷为 3260KVA，高压开关柜电流互感器变比为 400/5,额定电流为 INT=3260/(10x1.732)=188.2A按躲过变压器一次侧额定电流整定即：式中：Krel——可靠系数，取 1.05；Kret——返回系数，JGL-11/5 电流继电器为 1；INT1——变压器一次侧额定电流；Ki——过负荷保护电流互感器变比。IOPL=1.05x188.2/80=2.3，取最小值 2速断整定：按躲过变压器二次三相短路电流计算，保护动作电流为Iaq=KrelKcIKmaxkKi32式中：Krel——可靠系数，采用 JGL 型取 1.2；Kc——接线系数，接相上为 1；IK3maxk2 变压器二次最大三相短路电流，取 4 倍额定电流；Ki 电流互感器变比。Iaq=1.2x188.2x4/80=11.3因此速断值按 4 倍过流倍数整定2、6KV 进线柜整定过流整定：已知总负荷为 3260KVA，高压开关柜电流互感器变比为 600/5，额定电流为INT=3260/(6x1.732)=313.7A过载电流按 1.2 倍额定电流整定过载电流 I=1.2I=376.4ANT整定值为 i=376.4A/120=3.1A速断值按 4 倍过流倍数整定3、500KVA 变压器柜整定过流整定：已知负荷额定电流为 60A,高压开关柜电流互感器变比为 200/5 过载电流按 1.2 倍额定电流整定过载电流 1=1.2I=72ANT整定值为 i=72A/40=1.8A,取最小值 2A速断值按 2 倍过流倍数整定4、提升绞车高压柜整定过流整定：已知负荷额定电流为 56.4A，高压开关柜电流互感器变比为 150/5 过载电流按 2 倍额定电流整定过载电流 I=2I=112.8ANT整定值为 i=112.8A/30=3.76A，取 3.8A速断值按 6 倍过流倍数整定5、400KVA 矿用变压器高压柜整定过流整定：已知负荷额定电流为 38.5A，高压开关柜电流互感器变比为 150/5 过载电流按 1.2倍额定电流整定过载电流 1=1.2I=46.2ANT整定值为 i==46.2A/30=1.54A，取最小 2A速断值按 2 倍过流倍数整定6、40 立方压风机高压柜整定过流整定：已知负荷额定电流为 30A,高压开关柜电流互感器变比为 150/5 过载电流按 1.5 倍额定电流整定过载电流 1=1.5I=45ANT整定值为 i==45A/30=1.5A，取最小 2A速断值按 3 倍过流倍数整定7、井底车厂变电所高压柜整定（联络柜）过流整定：已知负荷额定电流为 20A,高压开关柜电流互感器变比为 400/5 过载电流按 1....
