上海通用五菱乐驰SPARK维修手册电路图——原厂

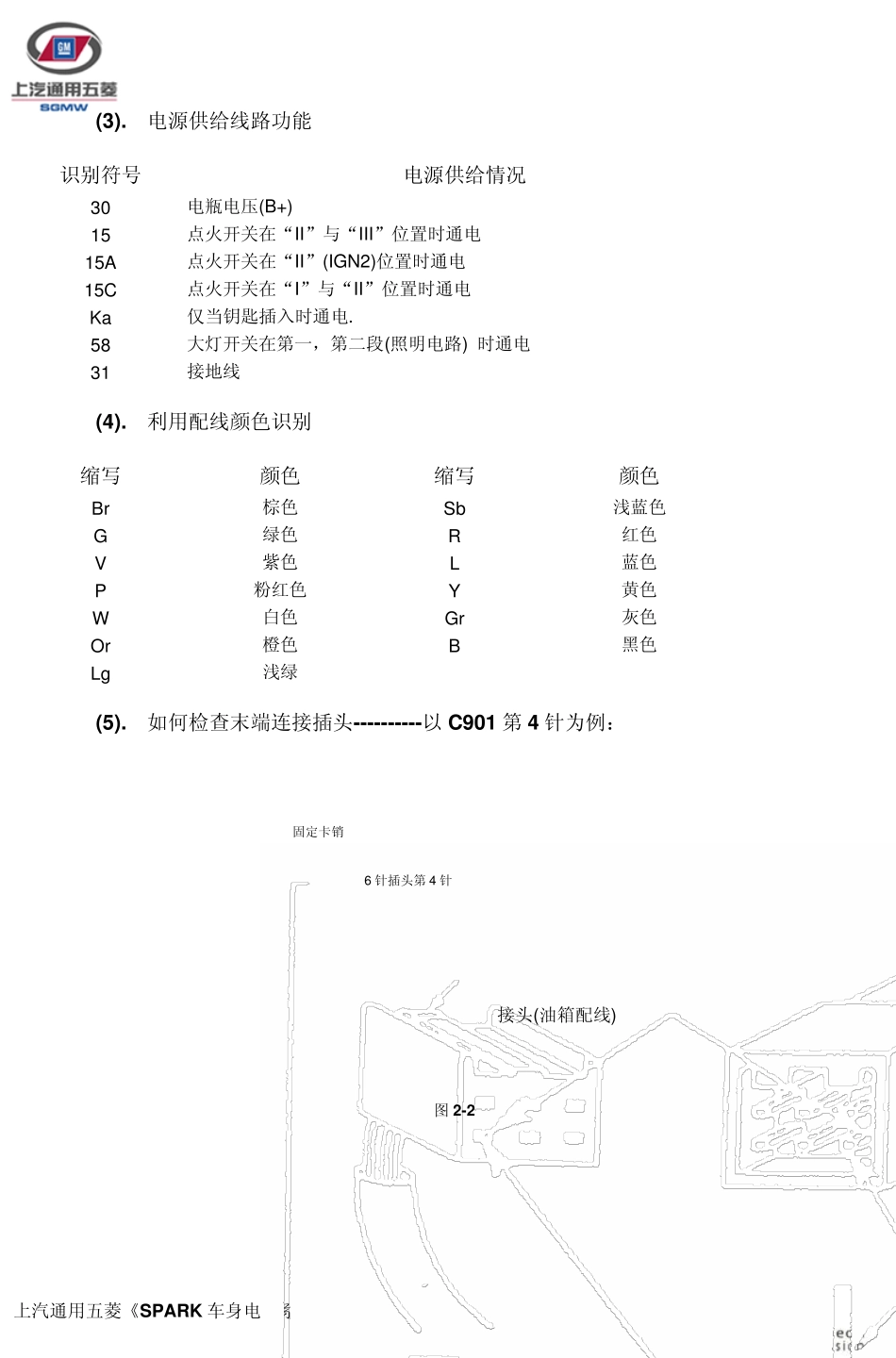

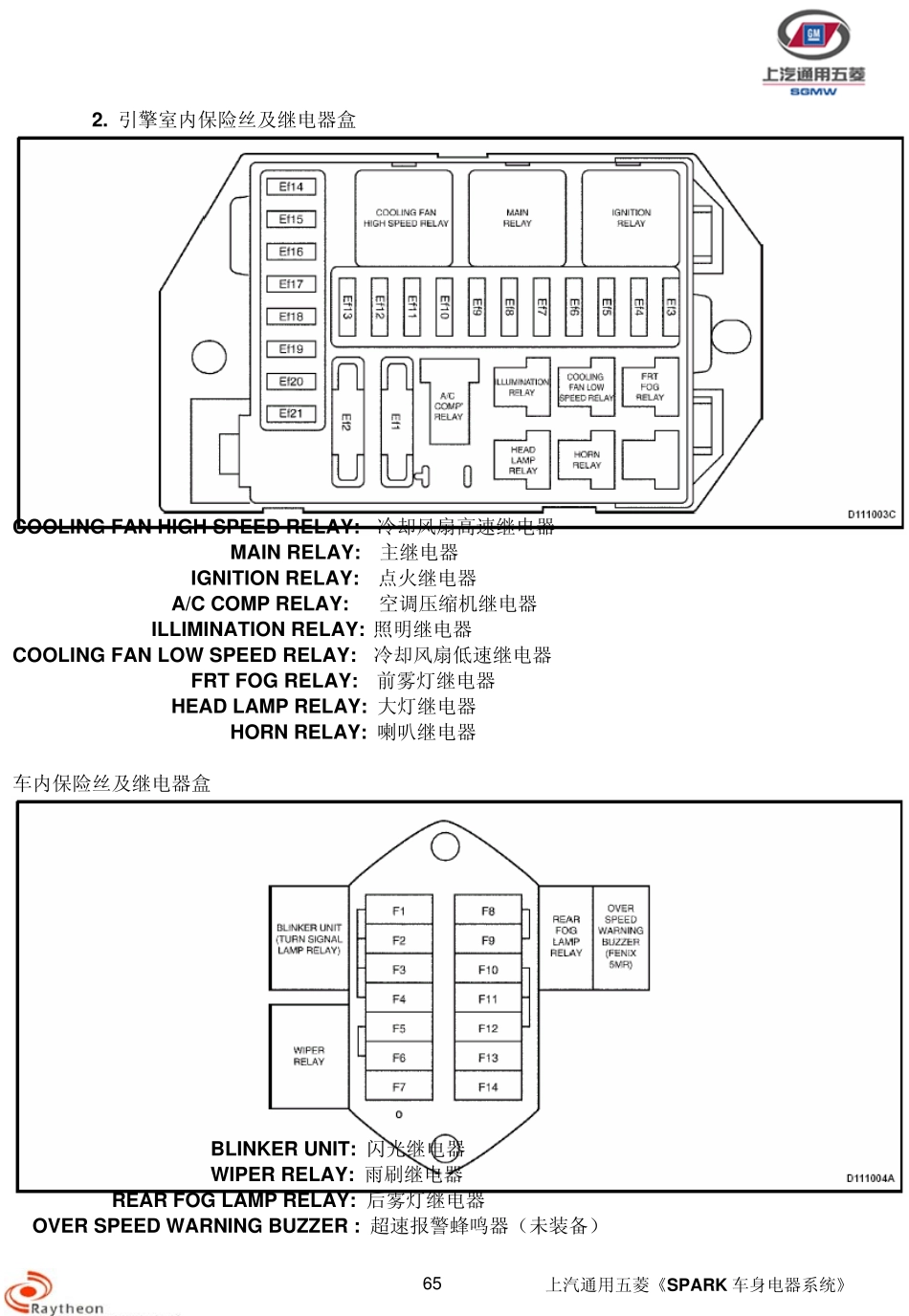

上汽通用五菱《SPARK 车身电器系统》 63二．SPARK 车身电器系统 1．SPARK 电路图说明 （1）如何读电路图 数字时钟线路 D 照明线路继电器 大灯开关前右停车指示灯泡 组件名称至头灯线路图 2-1 (2)． 线路图各部分说明: 图示位置 说明 A 电源供给线： 30.15a. 15c.Ka.58. B 保险丝号码: Ef20: 引擎室保险丝盒内第#20 号保险丝 F2： 车内保险丝盒第#2 号保险丝 C 线路接头: C203 上的第 1 号端子 D 时钟电路 E 照明继电器电路 F 大灯开关电路 G 线路颜色辨别 H 接地点: G102 上汽通用五菱《SPARK 车身电气系统》 64 (3). 电源供给线路功能 识别符号 电源供给情况 30 电瓶电压(B+) 15 点火开关在“II”与“III”位置时通电 15A 点火开关在“II”(IGN2)位置时通电 15C 点火开关在“I”与“II”位置时通电 Ka 仅当钥匙插入时通电. 58 大灯开关在第一，第二段(照明电路) 时通电 31 接地线 (4). 利用配线颜色识别 缩写 颜色 缩写 颜色 Br 棕色 Sb 浅蓝色 G 绿色 R 红色 V 紫色 L 蓝色 P 粉红色 Y 黄色 W 白色 Gr 灰色 Or 橙色 B 黑色 Lg 浅绿 (5). 如何检查末端连接插头----------以 C901 第 4 针为例： 固定卡销 6 针插头第 4 针接头(油箱配线) 图 2-2 上汽通用五菱《SPARK 车身电器系统》 65 2. 引擎室内保险丝及继电器盒 COOLING FAN HIGH SPEED RELAY: 冷却风扇高速继电器 MAIN RELAY: 主继电器 IGNITION RELAY: 点火继电器 A/C COMP RELAY: 空调压缩机继电器 ILLIMINATION RELAY: 照明继电器 COOLING FAN LOW SPEED RELAY: 冷却风扇低速继电器 FRT FOG RELAY: 前雾灯继电器 HEAD LAMP RELAY: 大灯继电器 HORN RELAY: 喇叭继电器 车内保险丝及继电器盒 BLINKER UNIT: 闪光继电器 WIPER RELAY: 雨刷继电器 REAR FOG LAMP RELAY: 后雾灯继电器 OVER SPEED WARNING BUZZER : 超速报警蜂鸣器（未装备） (3) 电 源 分 配 线 路 电瓶 上汽通用五菱《SPARK 车身电气系统》 66 上汽通用五菱《SPARK 车身电器系统》 67 二. SPARK 车身电气系统电路图 1. 电瓶,点火开关,起动机,发电机电路. 电瓶 点火开关 组合仪表 起动机 发电机 插头及管脚分布: A1—A12: 仪表插头 IGNITION SWITCH----点火开关 B1---B14: 仪表插头 GENERATOR----发电机 上汽...
