下穿地道主体结构施工方案

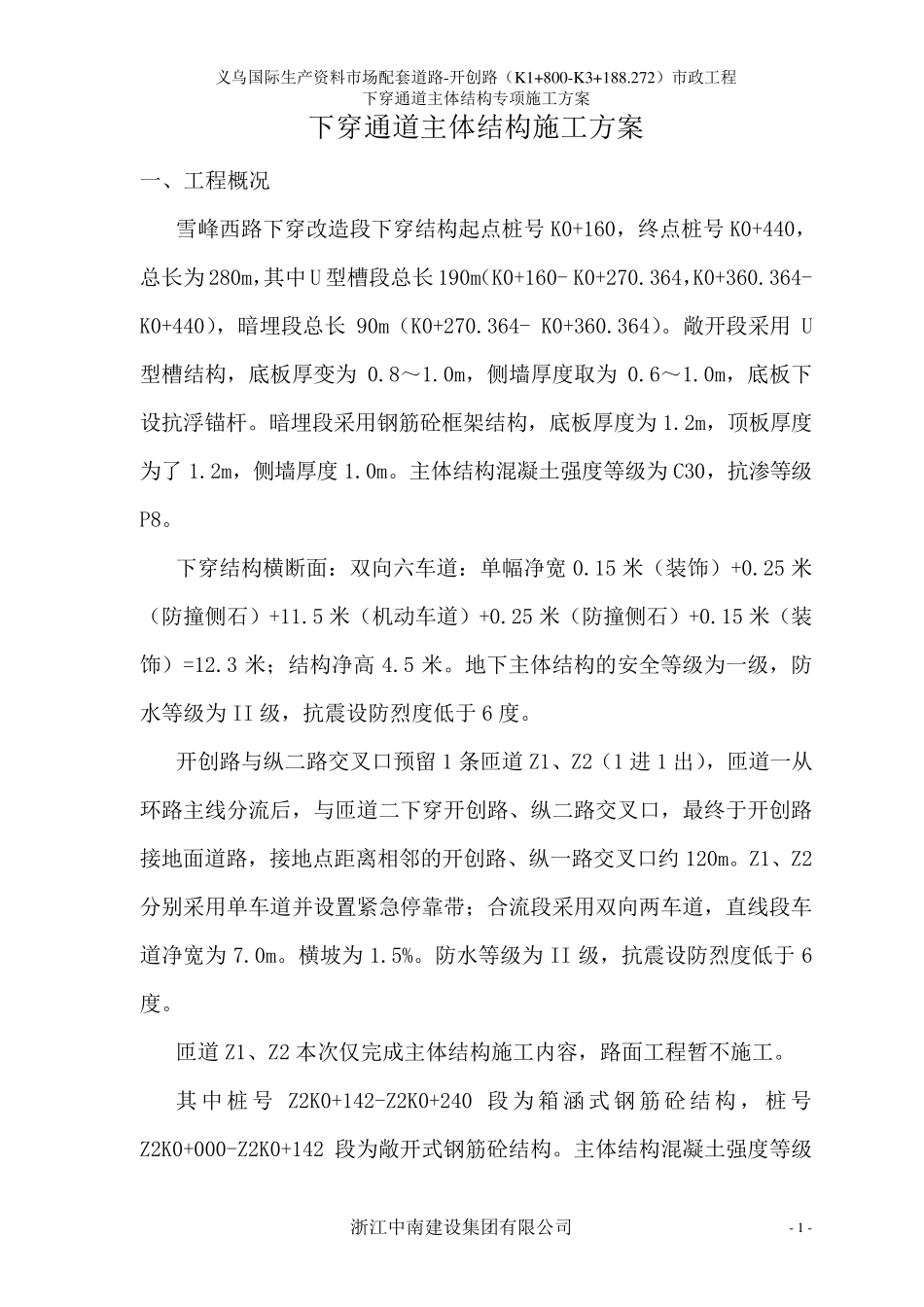

下穿地道主体结构施工方案_第1页
1/29

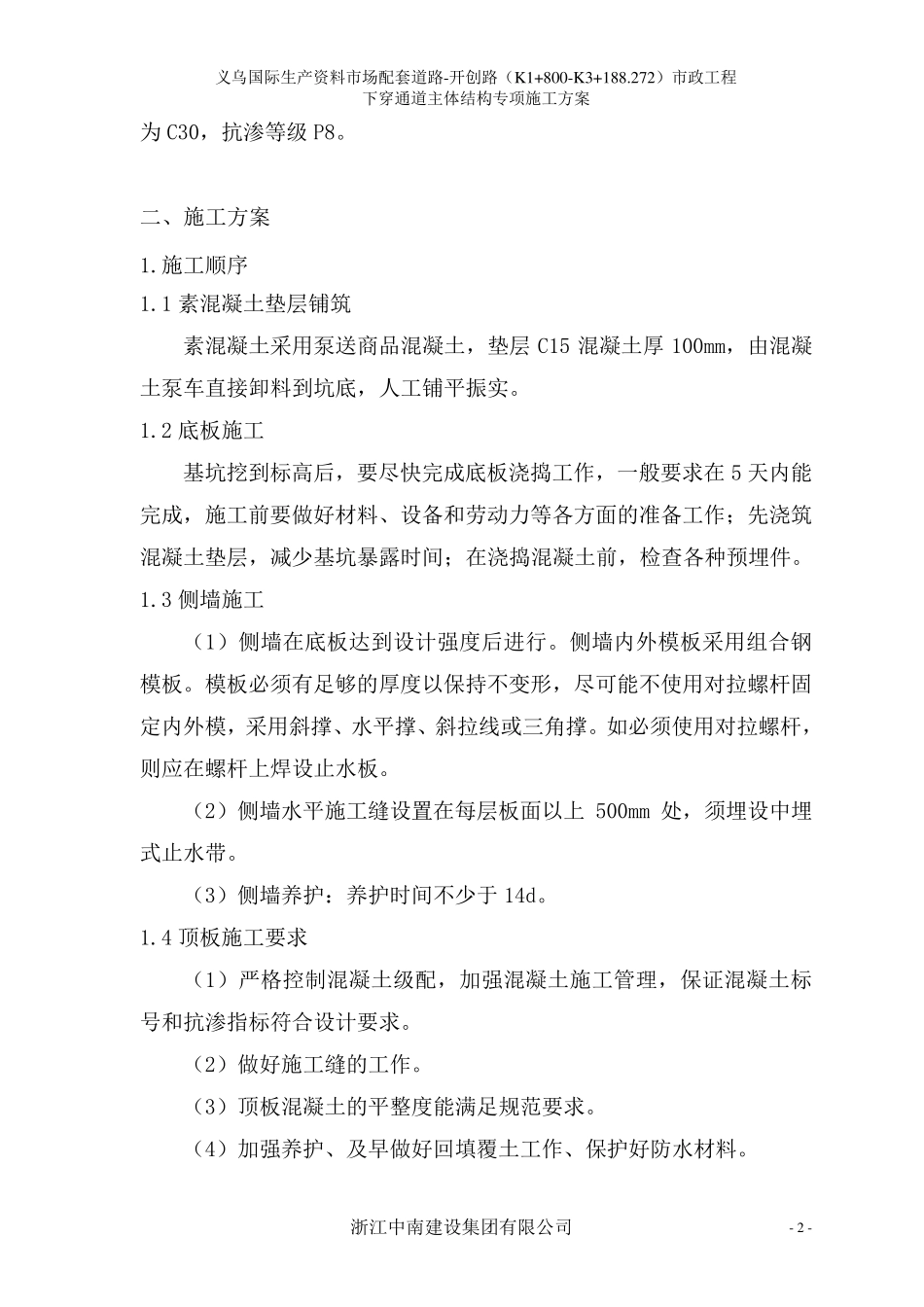

下穿地道主体结构施工方案_第2页
2/29

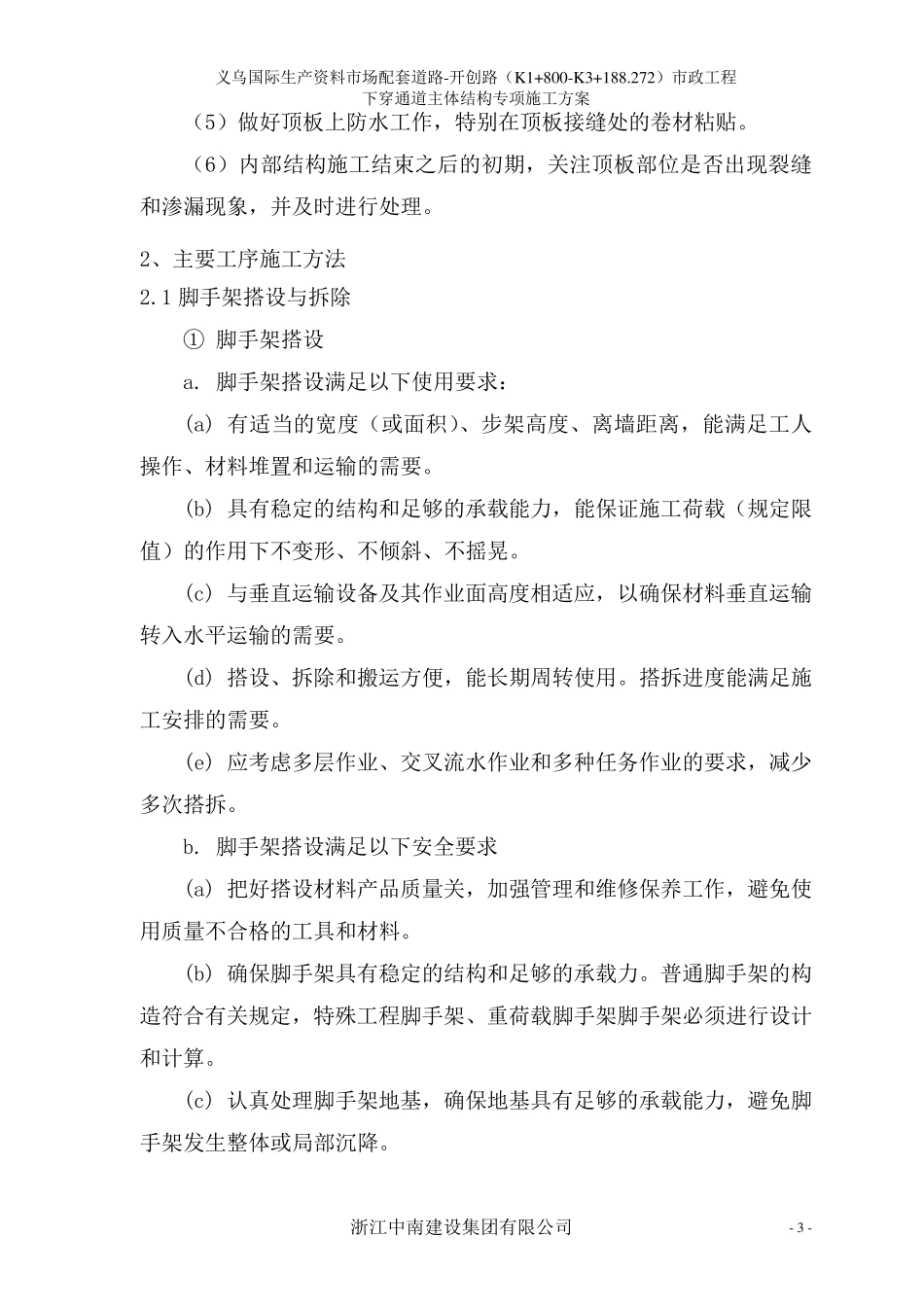

下穿地道主体结构施工方案_第3页
3/29
义乌国际生产资料市场配套道路-开创路(K 1+800-K 3+188.272)市政工程 下穿通道主体结构专项施工方案 浙江中南建设集团有限公司 - 1 - 下穿通道主体结构施工方案 一、工程概况 雪峰西路下穿改造段下穿结构起点桩号 K0+160,终点桩号 K0+440,总长为 280m,其中U 型槽段总长 190m(K0+160- K0+270.364,K0+360.364- K0+440),暗埋段总长 90m(K0+270.364- K0+360.364)。敞开段采用 U型槽结构,底板厚变为 0.8~1.0m,侧墙厚度取为 0.6~1.0m,底板下设抗浮锚杆。暗埋段采用钢筋砼框架结构,底板厚度为 1.2m,顶板厚度为了 1.2m,侧墙厚度 1.0m。主体结构混凝土强度等级为 C30,抗渗等级P8。 下穿结构横断面:双向六车道:单幅净宽 0.15 米(装饰)+0.25 米(防撞侧石)+11.5 米(机动车道)+0.25 米(防撞侧石)+0.15 米(装饰)=12.3 米;结构净高 4.5 米。地下主体结构的安全等级为一级,防水等级为 II 级,抗震设防烈度低于6 度。 开创路与纵二路交叉口预留1 条匝道Z1、Z2(1 进1 出),匝道一从环路主线分流后,与匝道二下穿开创路、纵二路交叉口,最终于开创路接地面道路,接地点距离相邻的开创路、纵一路交叉口约120m。Z1、Z2分别采用单车道并设置紧急 停 靠 带 ;合 流段采用双向两 车道,直 线段车道净宽为 7.0m。横坡 为 1.5%。防水等级为 II 级,抗震设防烈度低于6度。 匝道Z1、Z2 本 次 仅 完 成 主体结构施工内 容 ,路面工程暂 不 施工。 其 中桩 号 Z2K0+142-Z2K0+240 段 为 箱 涵 式 钢 筋 砼 结构, 桩 号Z2K0+000-Z2K0+142 段为敞开式 钢筋砼结构。主体结构混凝土强度等级义乌国际生产资料市场配套道路-开创路(K 1+800-K 3+188.272)市政工程 下穿通道主体结构专项施工方案 浙江中南建设集团有限公司 - 2 - 为C30,抗渗等级P8。 二、施工方案 1.施工顺序 1.1 素混凝土垫层铺筑 素混凝土采用泵送商品混凝土,垫层 C15 混凝土厚 100mm,由混凝土泵车直接卸料到坑底,人工铺平振实。 1.2 底板施工 基坑挖到标高后,要尽快完成底板浇捣工作,一般要求在 5 天内能完成,施工前要做好材料、设备和劳动力等各方面的准备工作;先浇筑混凝土垫层,减少基坑暴露时间;在浇捣混凝土前,检查各种预埋件。 1.3 侧墙施工 (1)侧墙在底板达到设计强度后进行。侧墙内外模板采用组合钢模板。模板必须有足够的厚度以保持不变形,...
