不锈钢饰品铸造的工艺流程VIP专享

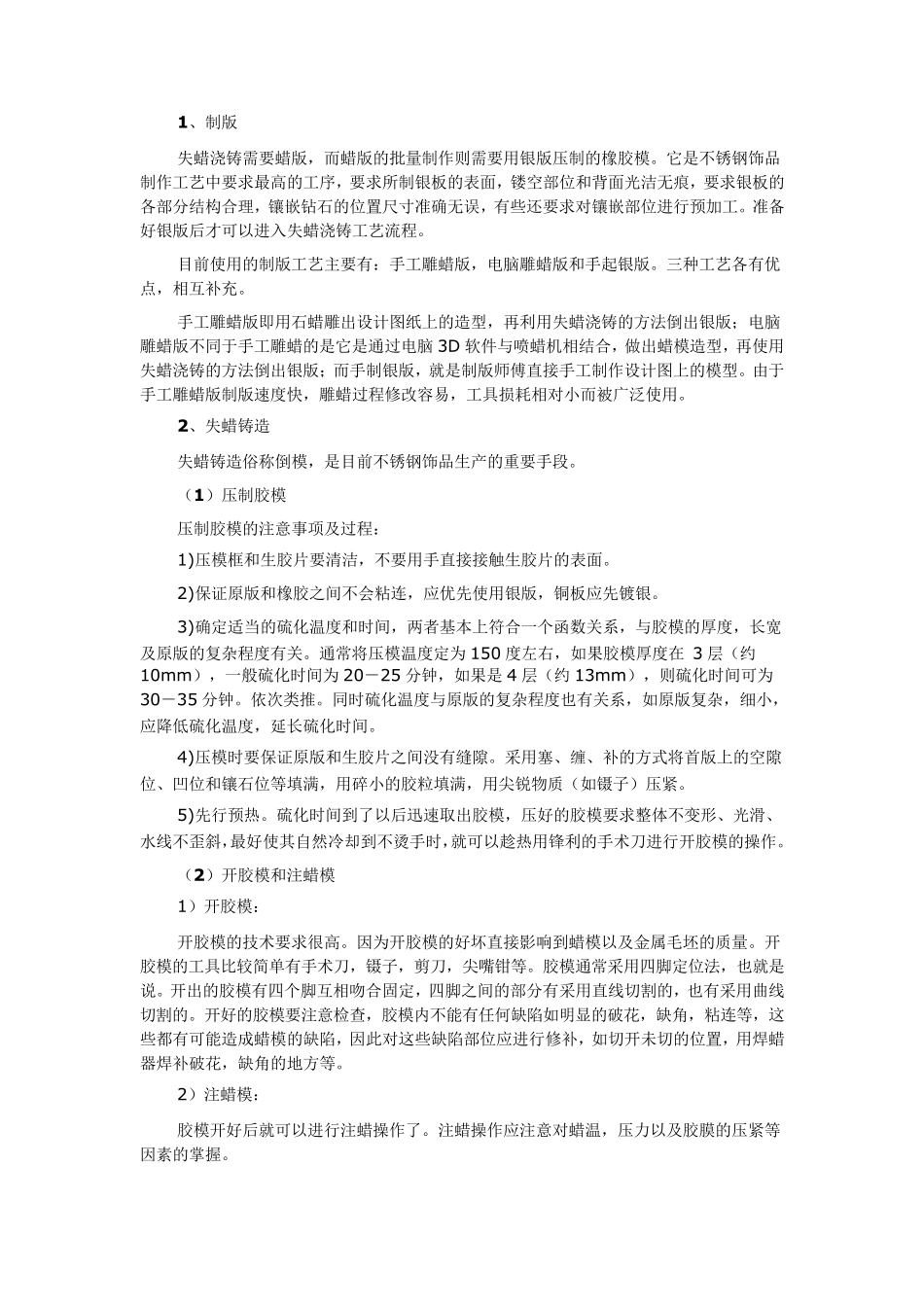

不锈钢饰品铸造的工艺流程 学院:机电学院 班级:Z1005 学号:********** **:*** 1、制版 失蜡浇铸需要蜡版，而蜡版的批量制作则需要用银版压制的橡胶模。它是不锈钢饰品制作工艺中要求最高的工序，要求所制银板的表面，镂空部位和背面光洁无痕，要求银板的各部分结构合理，镶嵌钻石的位置尺寸准确无误，有些还要求对镶嵌部位进行预加工。准备好银版后才可以进入失蜡浇铸工艺流程。 目前使用的制版工艺主要有：手工雕蜡版，电脑雕蜡版和手起银版。三种工艺各有优点，相互补充。 手工雕蜡版即用石蜡雕出设计图纸上的造型，再利用失蜡浇铸的方法倒出银版；电脑雕蜡版不同于手工雕蜡的是它是通过电脑 3D 软件与喷蜡机相结合，做出蜡模造型，再使用失蜡浇铸的方法倒出银版；而手制银版，就是制版师傅直接手工制作设计图上的模型。由于手工雕蜡版制版速度快，雕蜡过程修改容易，工具损耗相对小而被广泛使用。 2、失蜡铸造 失蜡铸造俗称倒模，是目前不锈钢饰品生产的重要手段。 （1）压制胶模 压制胶模的注意事项及过程： 1)压模框和生胶片要清洁，不要用手直接接触生胶片的表面。 2)保证原版和橡胶之间不会粘连，应优先使用银版，铜板应先镀银。 3)确定适当的硫化温度和时间，两者基本上符合一个函数关系，与胶模的厚度，长宽及原版的复杂程度有关。通常将压模温度定为 150 度左右，如果胶模厚度在 3 层（约10m m ），一般硫化时间为 20－25 分钟，如果是 4 层（约 13m m ），则硫化时间可为30－35 分钟。依次类推。同时硫化温度与原版的复杂程度也有关系，如原版复杂，细小，应降低硫化温度，延长硫化时间。 4)压模时要保证原版和生胶片之间没有缝隙。采用塞、缠、补的方式将首版上的空隙位、凹位和镶石位等填满，用碎小的胶粒填满，用尖锐物质（如镊子）压紧。 5)先行预热。硫化时间到了以后迅速取出胶模，压好的胶模要求整体不变形、光滑、水线不歪斜，最好使其自然冷却到不烫手时，就可以趁热用锋利的手术刀进行开胶模的操作。 （2）开胶模和注蜡模 1）开胶模： 开胶模的技术要求很高。因为开胶模的好坏直接影响到蜡模以及金属毛坯的质量。开胶模的工具比较简单有手术刀，镊子，剪刀，尖嘴钳等。胶模通常采用四脚定位法，也就是说。开出的胶模有四个脚互相吻合固定，四脚之间的部分有采用直线切割的，也有采用曲线切割的。开好的胶模要注意检查，胶模内不能有任何缺陷如明显的破花，缺角，粘连等，这些都有可能造...
