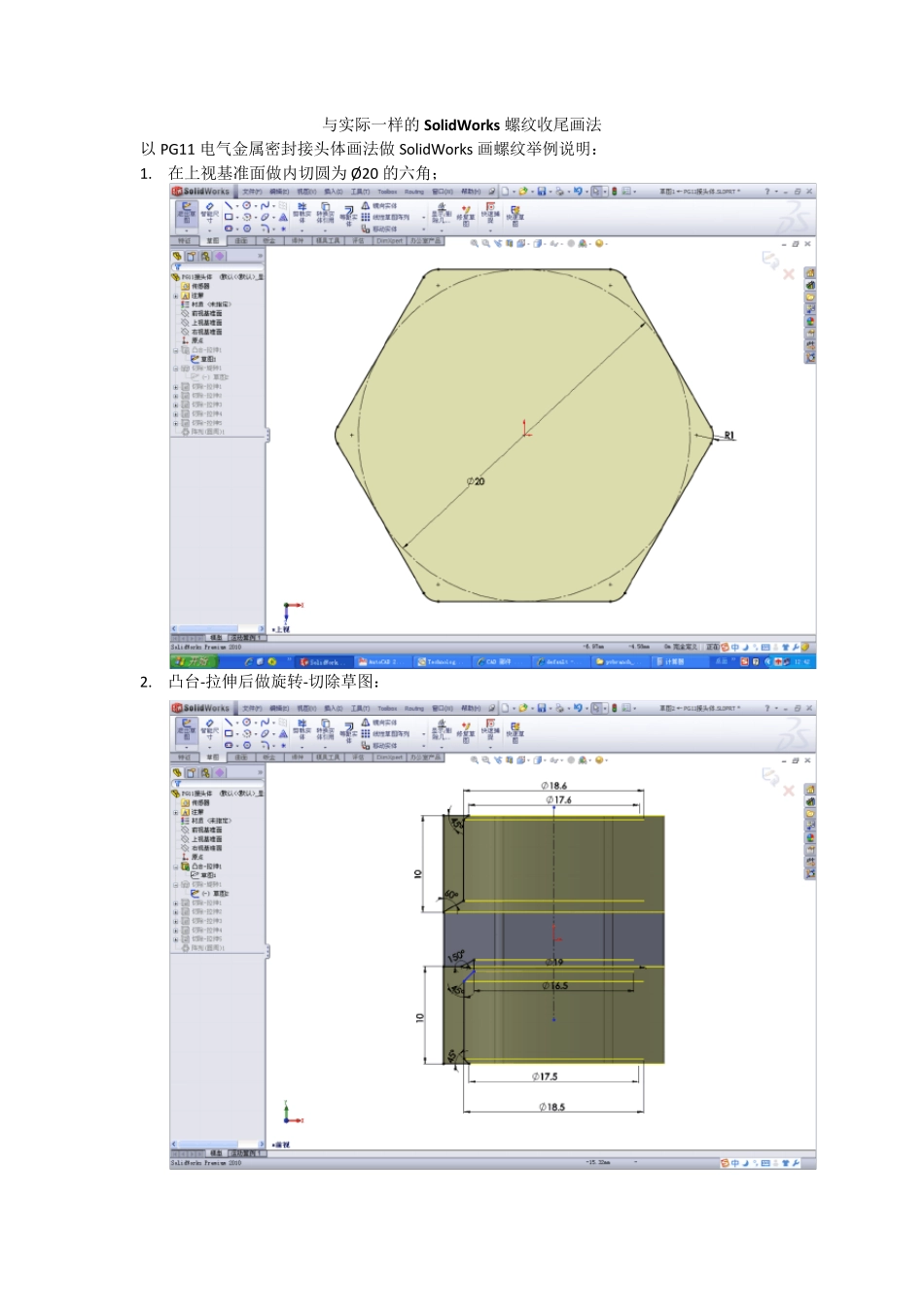

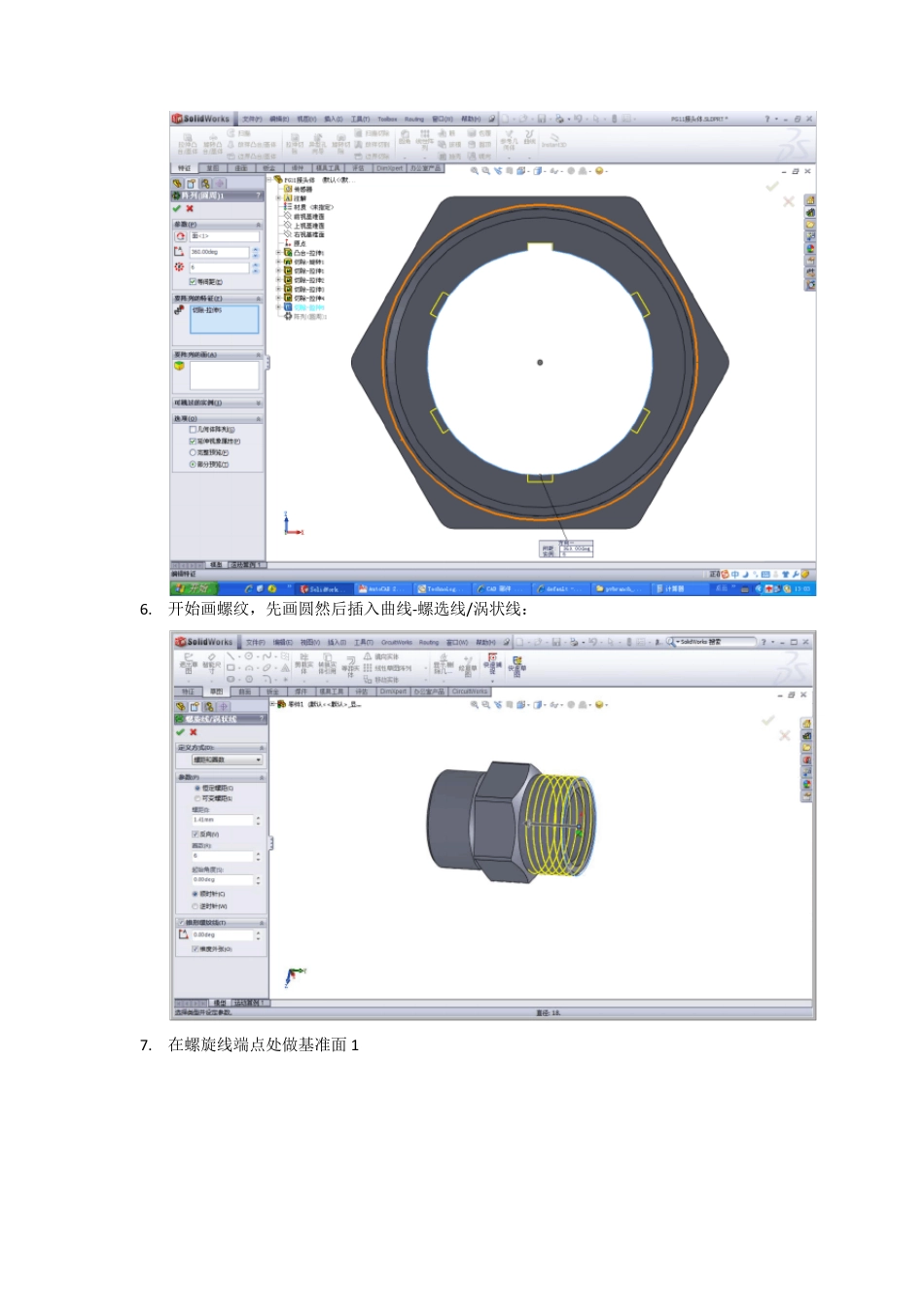

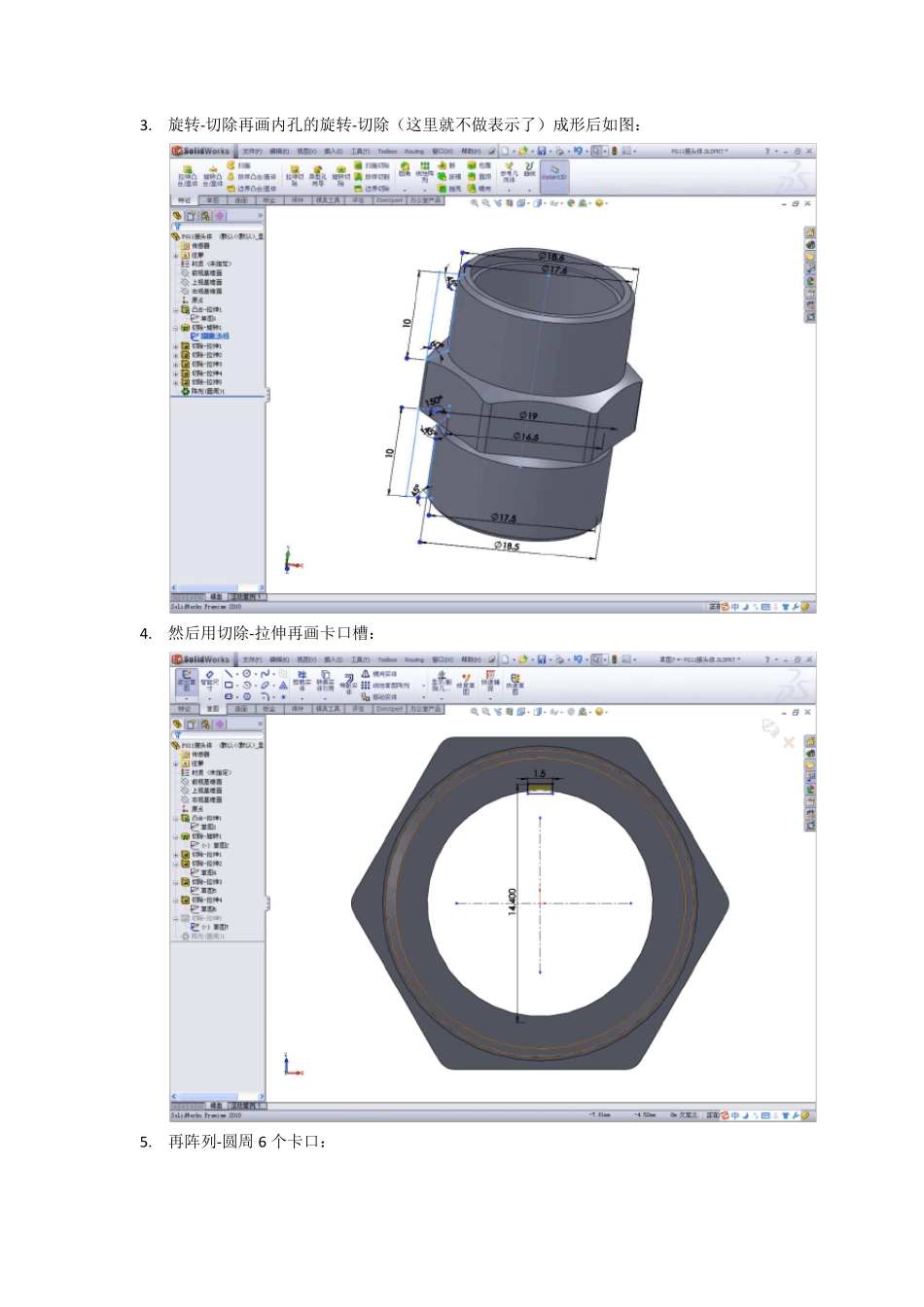

与实际一样的 SolidWorks 螺纹收尾画法 以 PG11 电气金属密封接头体画法做 SolidWorks 画螺纹举例说明: 1. 在上视基准面做内切圆为 Ø 20 的六角; 2. 凸台-拉伸后做旋转-切除草图: 3 . 旋转-切除再画内孔的旋转-切除(这里就不做表示了)成形后如图: 4 . 然后用切除-拉伸再画卡口槽: 5 . 再阵列-圆周 6 个卡口: 6. 开始画螺纹,先画圆然后插入曲线-螺选线/涡状线: 7. 在螺旋线端点处做基准面 1 8 . 在基准面1 上再做螺旋线,点锥形螺纹线角度设6 8 °: 9 . 做组合-曲线: 1 0 . 画螺纹扫描面: 1 1 . 用扫描-切除成形螺纹: 1 2 . 成形后: 1 3 . 这样做出的螺纹收尾非常美观,和实际精车出的螺纹一样: 1 4 . 最终成形作品:
