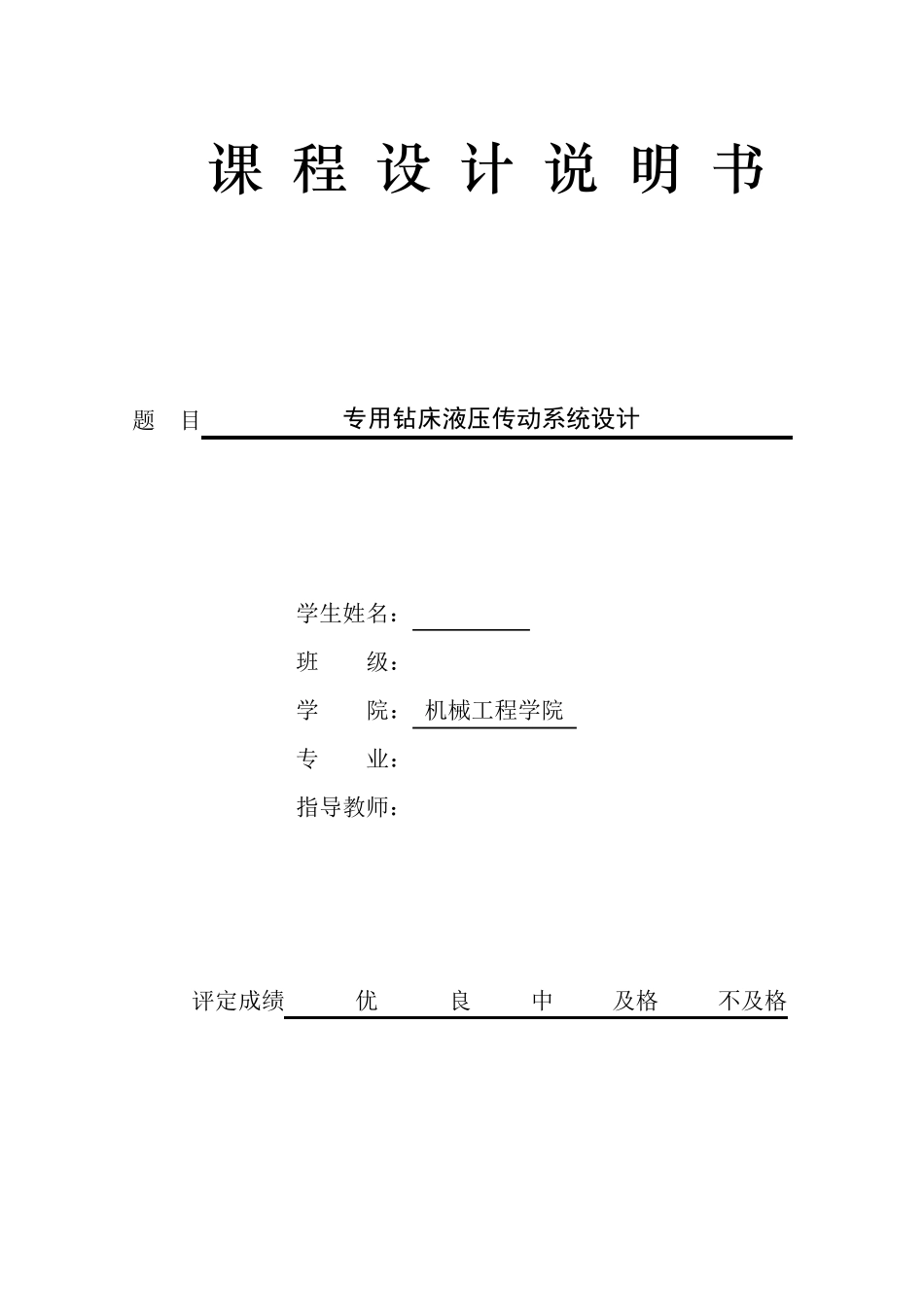

课 程 设 计 说 明 书 题 目 专用钻床液压传动系统设计 学生姓名： * * * 班 级： 学 院： 机械工程学院 专 业： 指导教师： 评定成绩 优 良 中 及格 不及格 I 天津职业技术师范大学 课 程 设 计 任 务 机械工程 学院 班 学生 课程设计课题：专用钻床液压系统设计 一、课程设计工作日自2012 年12 月31 日至2013 年1 月6 日 二、同组同学： 三、课程设计任务要求（包括课程来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）： 1.目的： （1）巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法； （2）正确合理的的确定执行机构，运用液压基本回路组合成满足基本性能要求的高效的液压系统； （3）熟悉并运用有关国家标准，设计手册和产品样本等技术资料。 2 设计参数： 试设计一专用钻床的液压系统，要求完成“ 快 进 -工作-快 退 -停 止（卸 荷 ）”的工作循 环 。 II 设计参数 学号尾数 0 切削阻力Ft(KN) 17 运动部件重力G(KN) 9 快进、 快退 速 度 V（ m/min） 5.6 往 复 运动加 减 速 时 间 t（ S） 0.3 工 进速 度 V2(m/min) 1 工 进行 程 s1（ mm） 128 快进行 程 s2（ mm） 388 动摩 擦 系 数fd 0.1 静 摩 擦 系 数fs 0.2 机 械 效 率 m 0.95 3 设计要 求 ： （ 1） 负 载 分 析 ， 绘 制 负 载 、 速 度 图 、 工 作 循 环 图 ； （ 2） 确 定 执 行 元 件（ 液 压 缸 ） 的 主 要 参数； （ 3） 绘 制 液 压 系 统 图 原 理 图 、 液 压 缸 装 配 图 和 电 磁 铁 动作 循 环 表 ； （ 3） 选 择 各 类 元 件及 辅 件的 形 式 和 规 格 。 III 目录 一、 前言 .................................................................................................................................. 1 二、钻床的液压系统工况分析 ......................................................... 错误!未定义书签。 三、液压系统的原理图拟定及设计 ............................................................................... 3 3.1 供油方式 ...............................................................................................................
