东南电力系统分析习题和解答

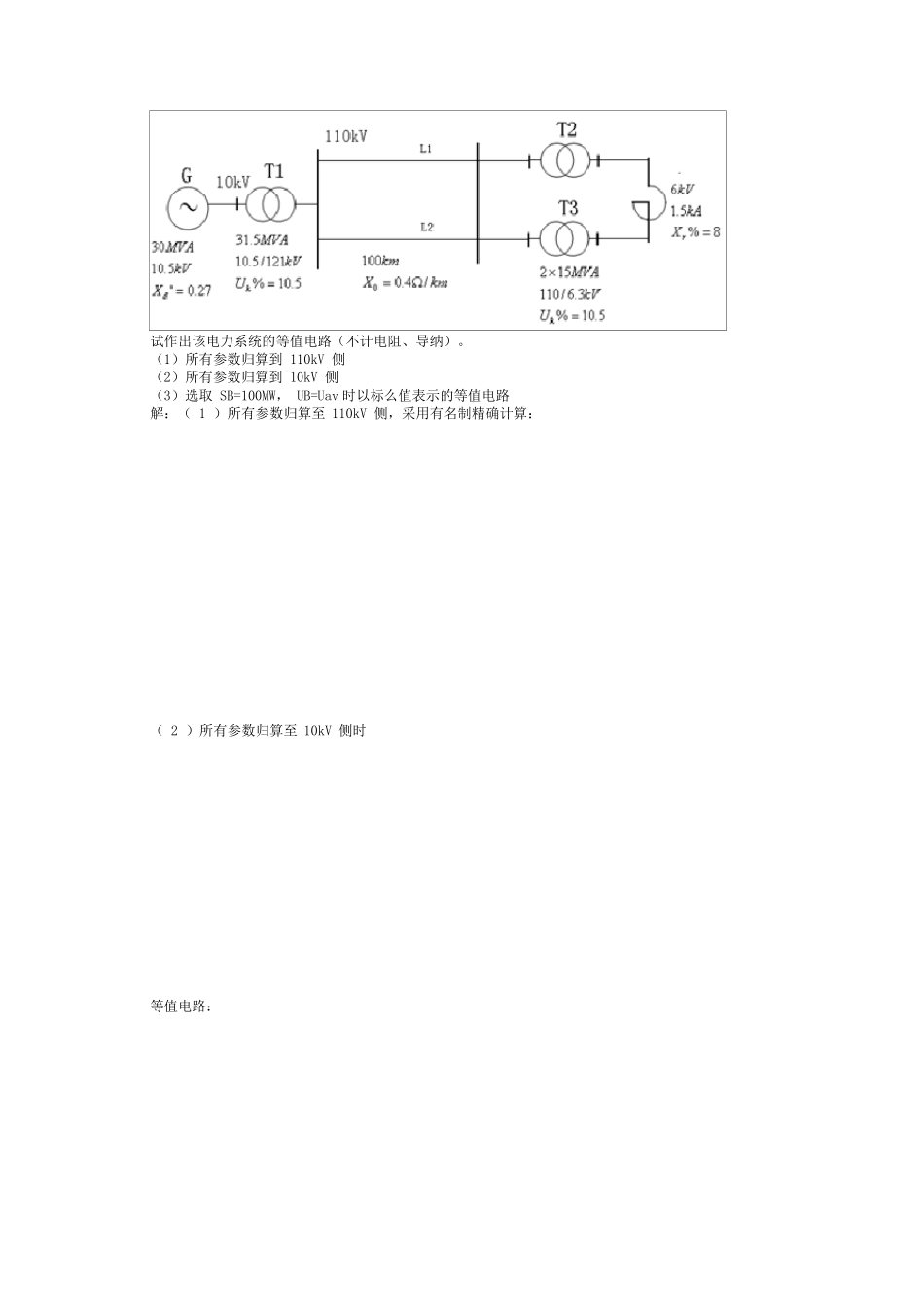

第一章 电能系统概论 1、请回答如图所示电力系统中的两个问题： （ 1 ）发电机 G 、变压器 T1 、T2 、T3 、T4 、三相电动机 M、单相电灯 L 等各元件的额定电压。 （ 2 ）当变压器 T1 在＋ 2.5 ％抽头处工作， T2 在主抽头处工作， T3 在－ 2.5 ％抽头处工作时，求这些变压器的实际变比。 解：（ 1 ）G ：10.5kV 、T1 ：10.5/121kV 、T2 ： 110/38.5/11kV 、 T3 ：35/6.6kV 、T4 ：10kV/400V 、M ：6kV 、 L ： 220V （ 2 ） T1 ： 10.5/121 (1+0.025) T2 ：110/38.5/11 T3 ：35 (1 － 0.025)/6.3 2、图中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 解： G ： 10.5kV 、 M1 ： 6kV 、 M2 ： 6kV 、 T1 ： 10.5/242kV 、 T2 ： 220/121/6.3kV 、 T3 ： 220/38.5kV 、 T4 ： 10.5/3.15kV 3、电力系统接线如图所示，电网各级电压示于图中。试求： （ 1 ）发电机 G 和变压器 T1 、 T2 、 T3 高低侧的额定电压。 （ 2 ）设变压器 T1 工作于＋ 2.5 ％抽头， T2 工作于主抽头， T3 工作于－ 2.5 ％抽头，求这些变压器的实际变比。 解：（ 1 ） G ：10.5kV 、T1 ：10.5/121kV 、 T2 ：110/38.5kV 、 T3 ：35/11kV (2)T1 ： 121(1+0.025)/10.5 T2 ： 110/38.5 T3 ： 35(1-0.05)/11 第二章 电力系统元件及其参数 1、某发电厂装设一台三相三绕组变压器，额定容量 SN=60MVA，额定电压为 121/38.5/10.5kV ，各绕组容量比为 100/100/100 ，两两绕组间的短路电压为 UK(1-2)%=17， UK(3-1)%=10.5， UK(2-3)%=6, 空载损耗为 P0=150KW。最大短路损耗 Pkmax=410KW，空载电流 I0%=3，试求变压器参数，并作等值电路。 解： 2、简单电力系统接线如图所示 试作出该电力系统的等值电路（不计电阻、导纳）。 （1）所有参数归算到 110kV 侧 （2）所有参数归算到 10kV 侧 （3）选取 SB=100MW， UB=Uav 时以标么值表示的等值电路 解：（ 1 ）所有参数归算至 110kV 侧，采用有名制精确计算： （ 2 ）所有参数归算至 10kV 侧时 等值电路： （ 3 ）选取 、 时，以标么值表示的等值电路 等值电路： 第三章 电力系统稳态分析 1、如图所示，某负荷由发电厂母线经 110kV 单回线路供电，线路长 80km ，型号为 LGJ － 95 ，线间几何均距...
