东方明珠水水换热方案

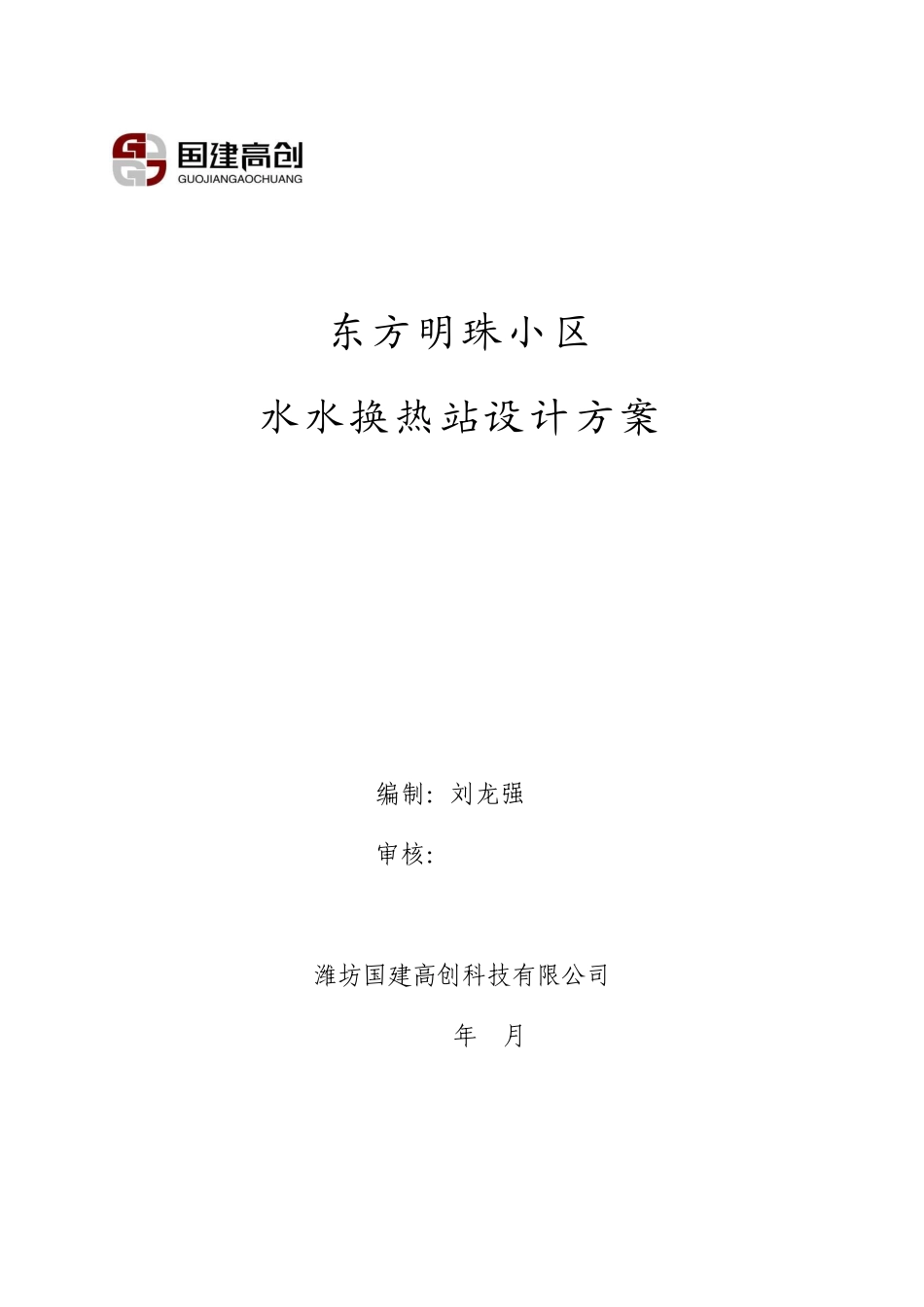

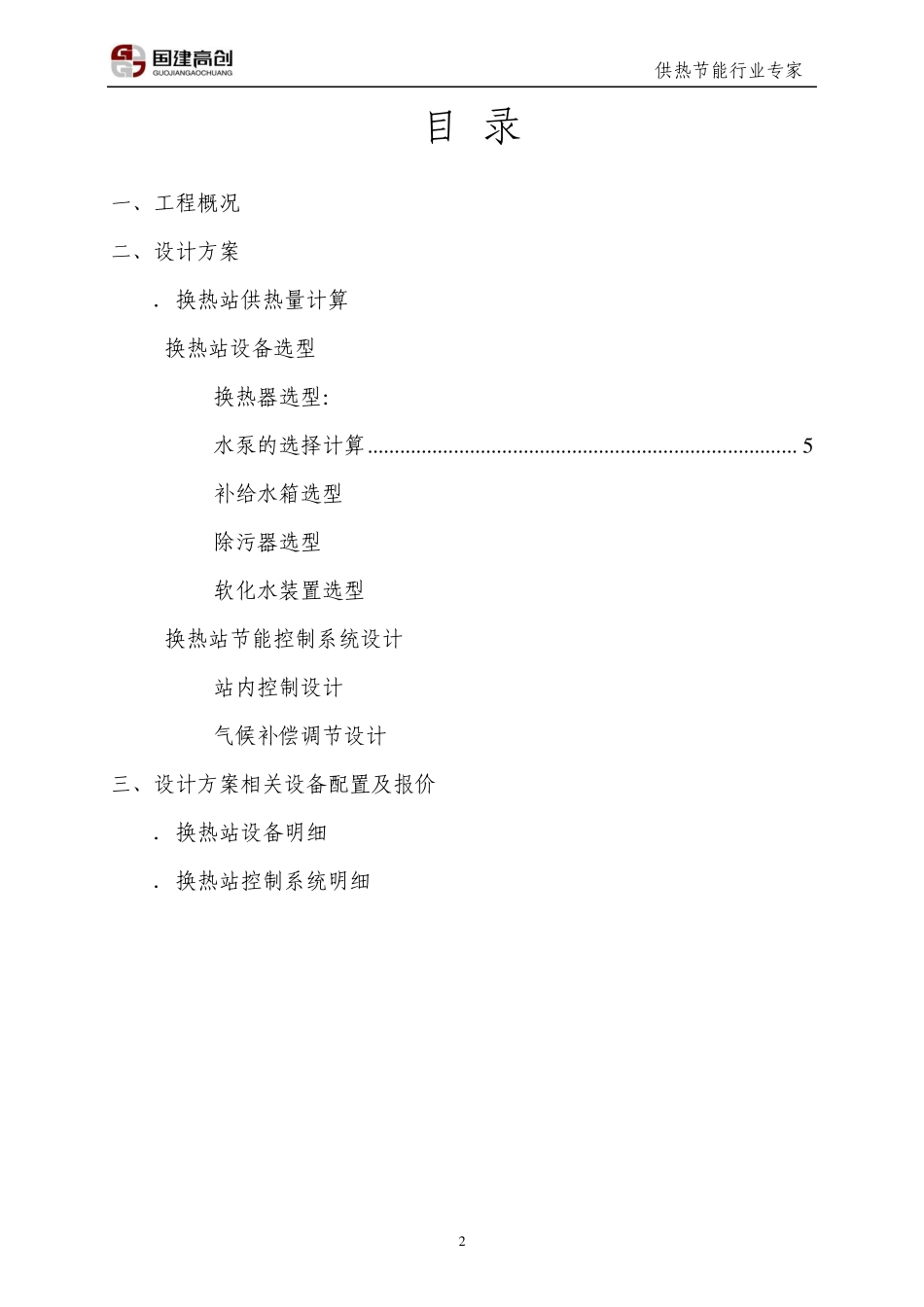

东方明珠小区 水水换热站设计方案 编制：刘龙强 审核： 潍坊国建高创科技有限公司 2012年 8月 供热节能行业专家 2 目 录 一、工程概况 ................................................... 3 二、设计方案 ................................................... 3 1．换热站供热量计算 ......................................... 3 2.换热站设备选型 ............................................ 3 2.1换热器选型： ......................................... 3 2.2水泵的选择计算 ................................................................................ 5 2.3补给水箱选型 ......................................... 7 2.4除污器选型 ........................................... 7 2.5软化水装置选型 ....................................... 8 3.换热站节能控制系统设计 .................................... 8 3.1站内控制设计 ......................................... 8 3.2气候补偿调节设计 ..................................... 8 三、设计方案相关设备配置及报价 ................................. 9 1．换热站设备明细 ........................................... 9 2．换热站控制系统明细 ...................................... 10 供热节能行业专家 3 ·一、工程概况 采暖面积 10万㎡ 计划竣工时间： 年 月 日 循环水量 t/h 供热量 MW 供热半径 m 一次水 供水温度130℃ 波动 范围 ℃ 二次水 供水温度 95℃ 回水温度 80℃ MPa 回水温度 70℃ 散热形式 散热片□√ 风机盘管□ 系统高度 20m 用 途 供暖□√ 洗浴□ 工业加热□ 项目性质 新建□√ 改造□ 说明 东方明珠小区换热站采用区域锅炉房的高温热水，供回水温度为130/80℃，热媒为热水，热媒参数为95/70℃，管网采用枝状管网，楼层最高为6层，调节方式为集中质调节，管道敷设方式为无补偿直埋敷设。 二、设计方案 1．换热站供热量计算 潍坊地区室外计算温度为-9℃，经计算其采暖热耗指标为 67.5W/㎡。 总的供热量为：100000㎡×67.5w/㎡＝6.75MW 2.换热站设备选型 2 .1 换热器选型： 本换热站采用水水板式换热器。 板式换热器是发展中的新型高效设备之一。结构上采用特殊的波纹金属板为换热板片，使换热流体在板间流动时，能够不断...
