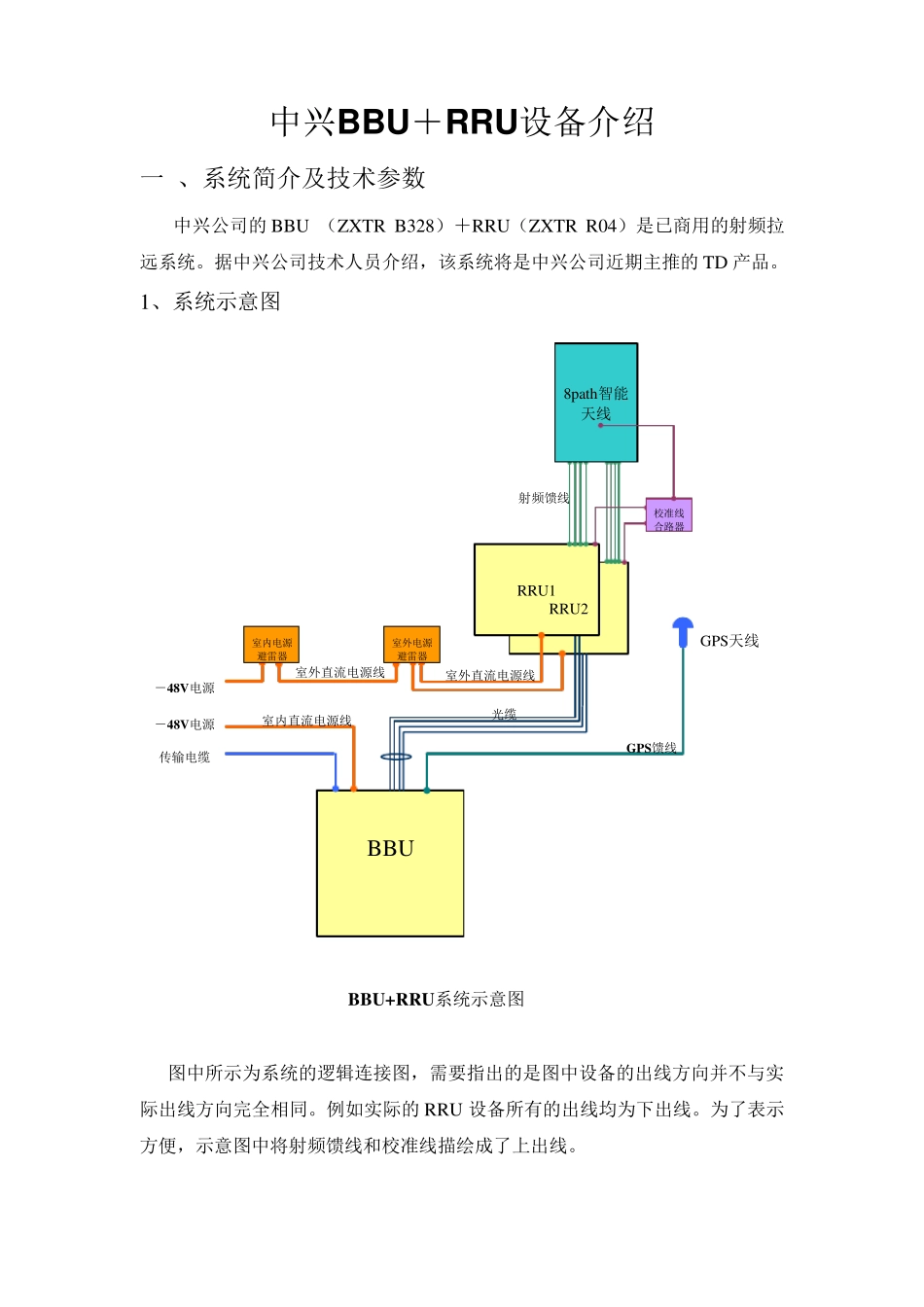

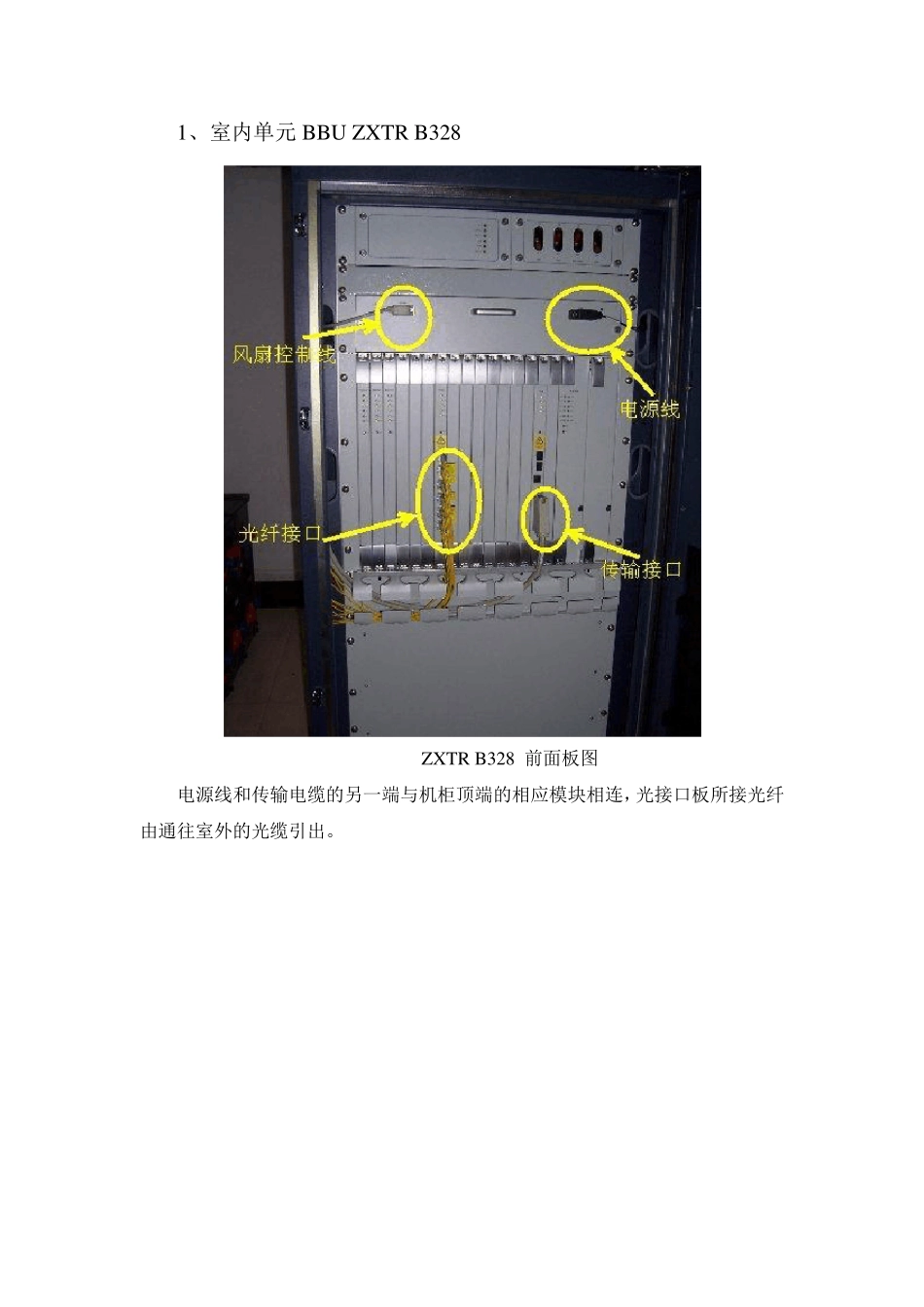

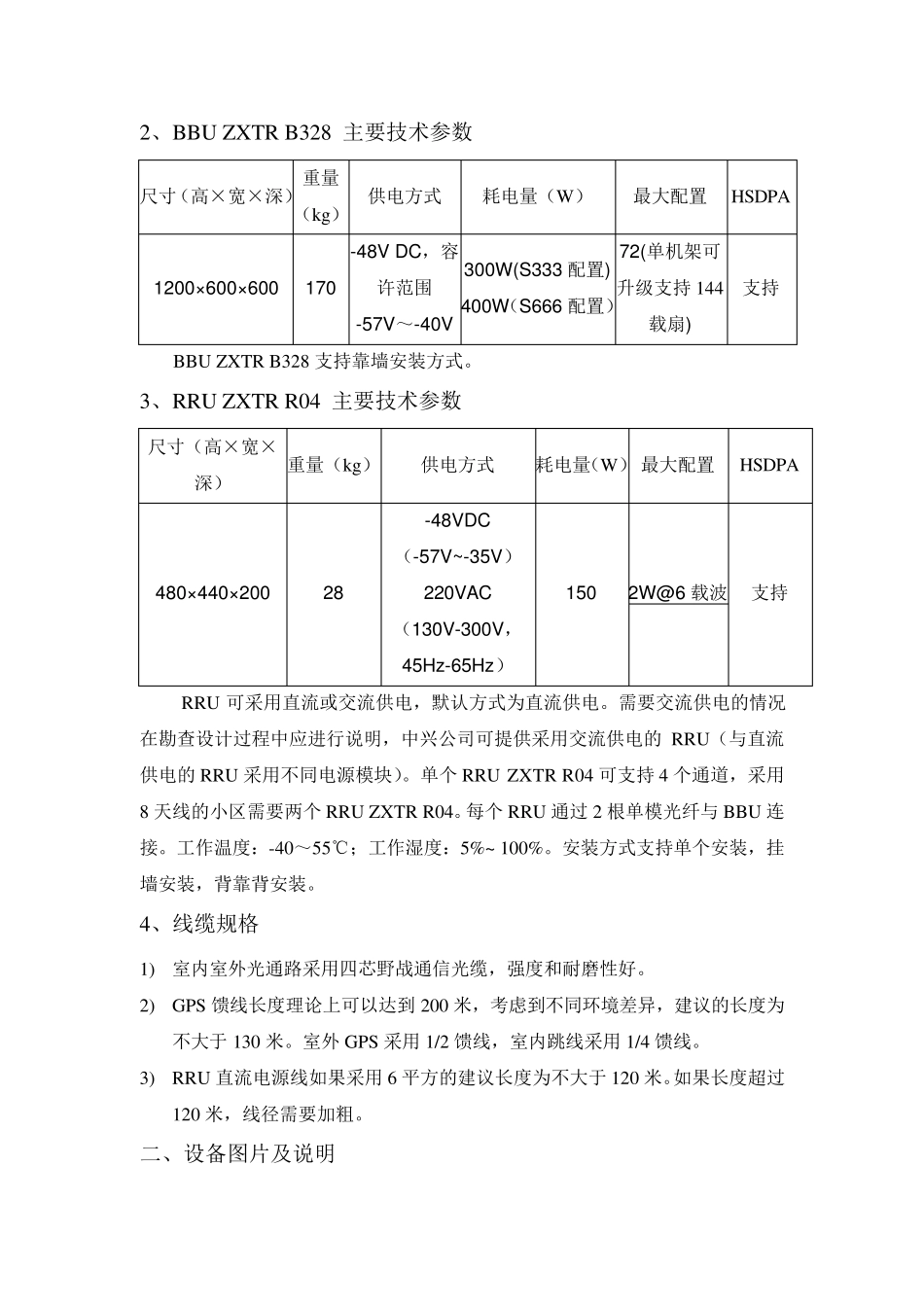

中兴B B U ＋R R U 设备介绍 一 、系统简介及技术参数 中兴公司的 BBU （ZXTR B328）＋RRU（ZXTR R04）是已商用的射频拉远系统。据中兴公司技术人员介绍，该系统将是中兴公司近期主推的 TD 产品。 1、系统示意图 BBURRU2RRU1室外电源避雷器校准线合路器8path智能天线室内电源避雷器－48V 电源－48V 电源传输电缆GPS天线光缆射频馈线室外直流电源线室内直流电源线GPS馈线BBU +RRU系统示意图室外直流电源线 图中所示为系统的逻辑连接图，需要指出的是图中设备的出线方向并不与实际出线方向完全相同。例如实际的 RRU 设备所有的出线均为下出线。为了表示方便，示意图中将射频馈线和校准线描绘成了上出线。 2、BBU ZXTR B328 主要技术参数 尺寸（高×宽×深） 重量（kg） 供电方式 耗电量（W） 最大配置 HSDPA 1200×600×600 170 -48V DC，容许范围-57V～-40V 300W(S333 配置) 400W（S666 配置） 72(单机架可升级支持 144载扇) 支持 BBU ZXTR B328 支持靠墙安装方式。 3、RRU ZXTR R04 主要技术参数 尺寸（高×宽×深） 重量（kg） 供电方式 耗电量（W） 最大配置 HSDPA 480×440×200 28 -48VDC（-57V~-35V） 220VAC（130V-300V，45Hz-65Hz） 150 2W@6 载波 支持 RRU 可采用直流或交流供电，默认方式为直流供电。需要交流供电的情况在勘查设计过程中应进行说明，中兴公司可提供采用交流供电的 RRU（与直流供电的 RRU 采用不同电源模块）。单个 RRU ZXTR R04 可支持 4 个通道，采用8 天线的小区需要两个 RRU ZXTR R04。每个 RRU 通过 2 根单模光纤与 BBU 连接。工作温度：-40～55℃；工作湿度：5%~ 100%。安装方式支持单个安装，挂墙安装，背靠背安装。 4、线缆规格 1) 室内室外光通路采用四芯野战通信光缆，强度和耐磨性好。 2) GPS 馈线长度理论上可以达到 200 米，考虑到不同环境差异，建议的长度为不大于 130 米。室外 GPS 采用 1/2 馈线，室内跳线采用 1/4 馈线。 3) RRU 直流电源线如果采用 6 平方的建议长度为不大于 120 米。如果长度超过120 米，线径需要加粗。 二、设备图片及说明 1、室内单元 BBU ZXTR B328 ZXTR B328 前面板图 电源线和传输电缆的另一端与机柜顶端的相应模块相连，光接口板所接光纤由通往室外的光缆引出。 光接口板放大图 由光接口板放大图可以看到，每个配置8 天线的扇区需引出4 根光纤...
