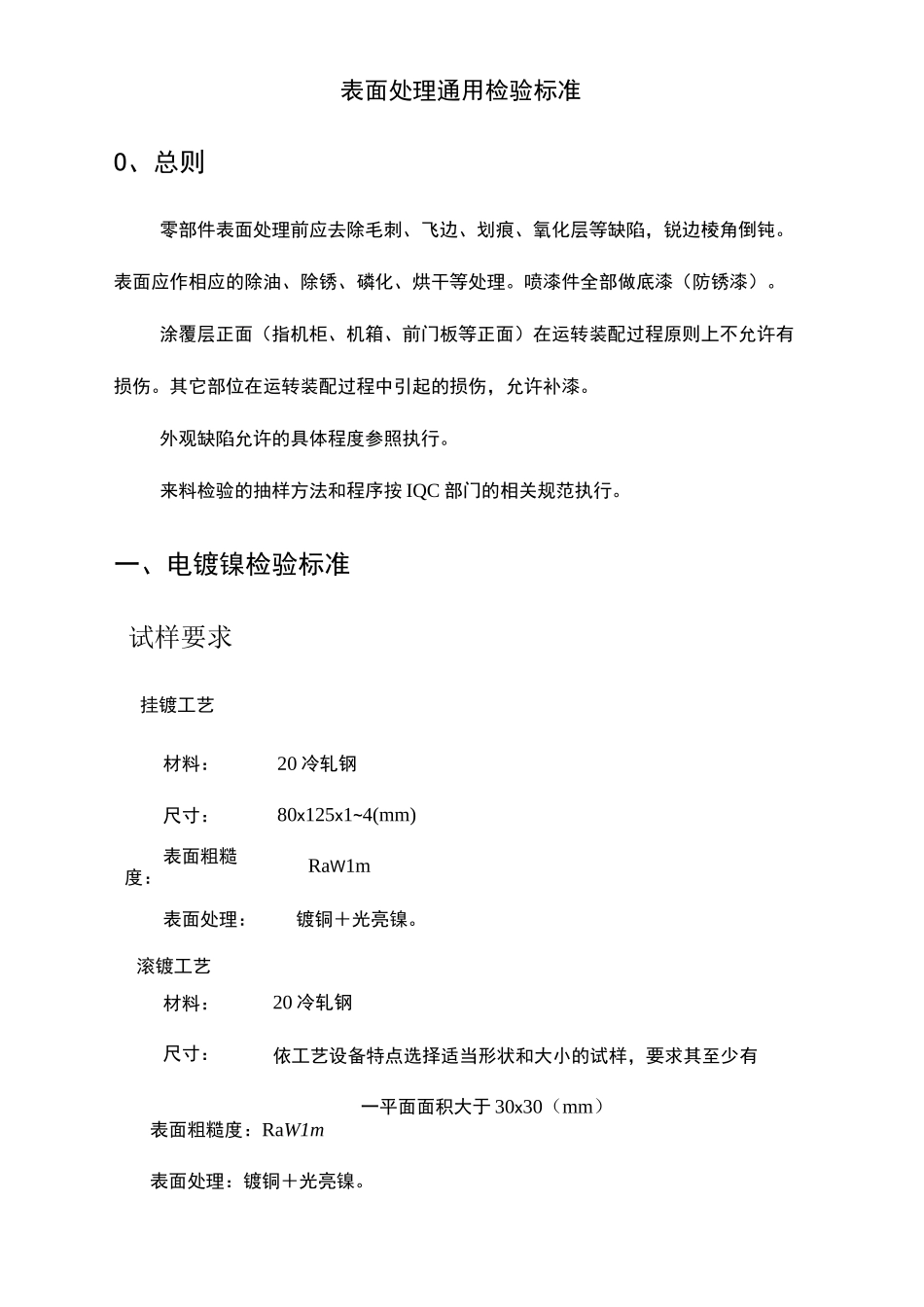

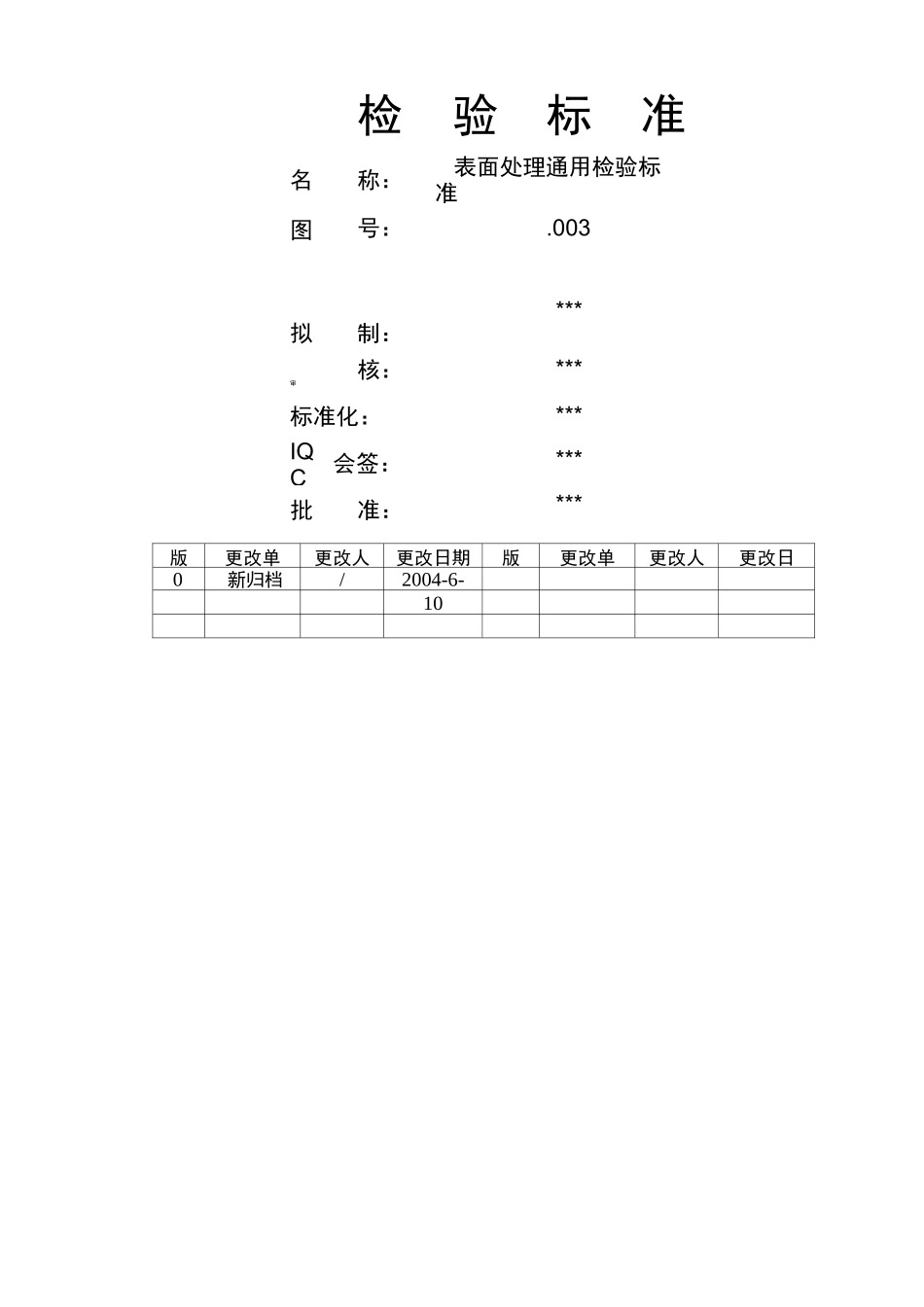

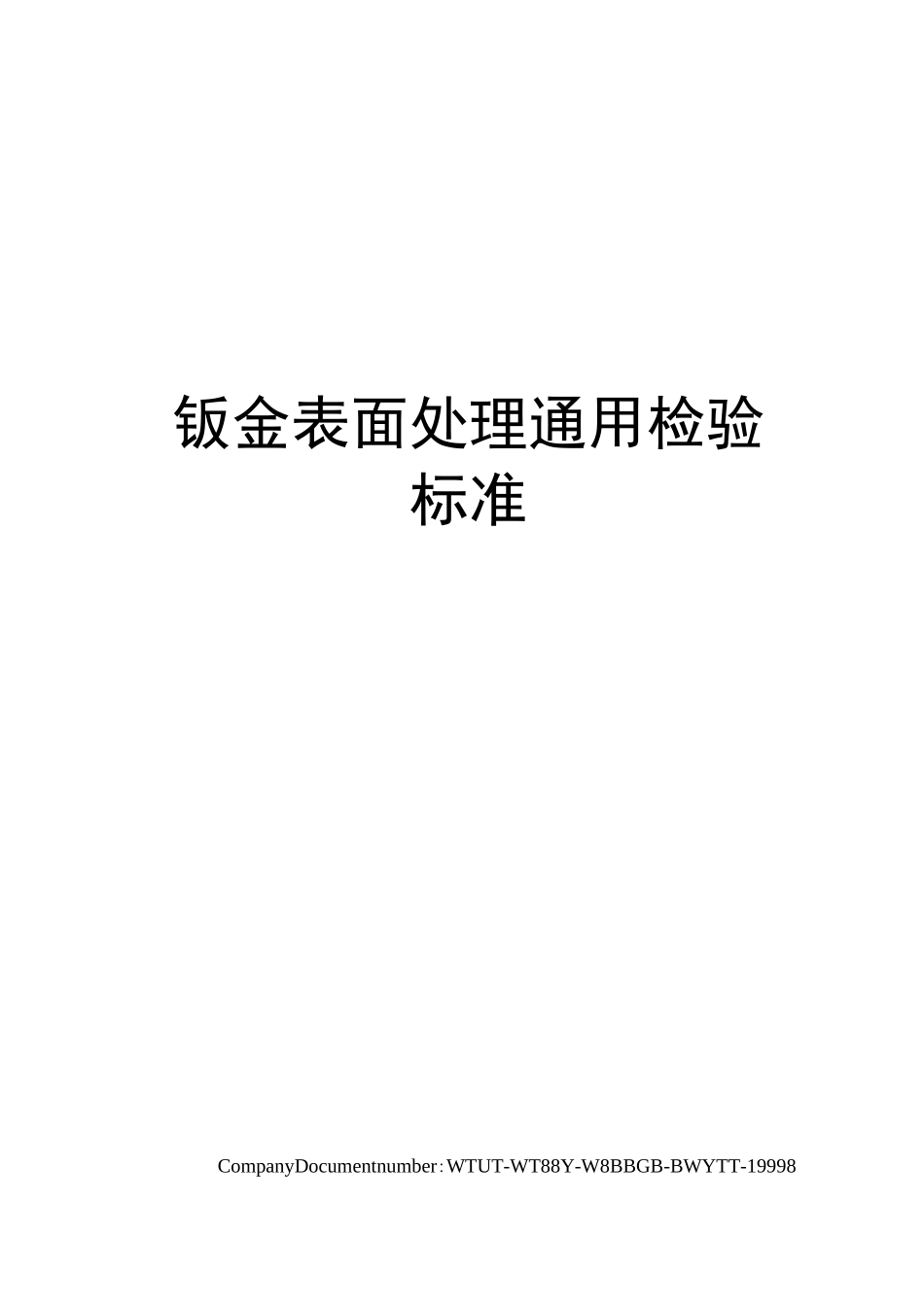

钣金表面处理通用检验标准CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998检验标准名称：表面处理通用检验标准图号：.003拟制：***审核：***标准化：***IQC会签：***批准：***版更改单更改人更改日期版更改单更改人更改日0新归档/2004-6-10表面处理通用检验标准O、总则零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。表面应作相应的除油、除锈、磷化、烘干等处理。喷漆件全部做底漆（防锈漆）。涂覆层正面（指机柜、机箱、前门板等正面）在运转装配过程原则上不允许有损伤。其它部位在运转装配过程中引起的损伤，允许补漆。外观缺陷允许的具体程度参照执行。来料检验的抽样方法和程序按 IQC 部门的相关规范执行。一、电镀镍检验标准试样要求挂镀工艺材料：20 冷轧钢尺寸：80x125x1~4(mm)表面粗糙度：RaW1m表面处理：镀铜＋光亮镍。滚镀工艺材料：20 冷轧钢尺寸：依工艺设备特点选择适当形状和大小的试样，要求其至少有一平面面积大于 30x30（mm）表面粗糙度：RaW1m表面处理：镀铜＋光亮镍。外观所有零件都应按 GB5926-86 进行外观检查。镍镀层应是光亮或带有柔和浅黄色的银白色。镀层结晶应均匀、细致、光滑、连续。在零件的非主视表面，允许有以下缺陷：1）小而少的夹具印（夹具印小于 1x1mm2）;2）镀层局部呈雾状（雾状面积小于 10x10mm2）。不允许：1）镀层有斑点、黑点、烧焦、粗糙、针孔、麻点、分层、起泡、起皮、脱落：2）树枝状、海绵状和条纹状镀层;3）局部无镀层（盲孔内、以及深度大于直径的孔内部分除外）;4）以及节中未包含的其它缺陷。镀层厚度按 GB5930-86 进行检测。厚度检查在零件上进行;每批零件供应方都需检对钢铁零件表面：凡能被直径为 20mm 的球接触到的区域，其局部总厚度必须达到30um以上，其中铜镀层为 20-25ym，镍镀层为 10-15^m；盲孔内、以及深度大于直径或开口宽度的部分不规定厚度。对铜合金零件表面：凡能被直径为 20mm 的球接触到的区域，镍镀层为 1520|jm；盲孔内、以及深度大于直径或开口宽度的部分不规定厚度。凡直径为 20mm 的球不能接触到的区域，其厚度不作要求。对螺纹紧固件：其镀层厚度必须符合图纸或 GB5267-85 中的要求，大致如下表所示；其厚度检测方法按 GB5267-85 的相关内容进行。螺纹公称直径（mm）3~810~1214~22镀层厚度@m）35810当对检测结果有争议时，按 GB6462-86 进行仲裁试验。结合强度供应方每批至少检查一件试样（试样要求见节）...
