第五章热水系统设计与计算

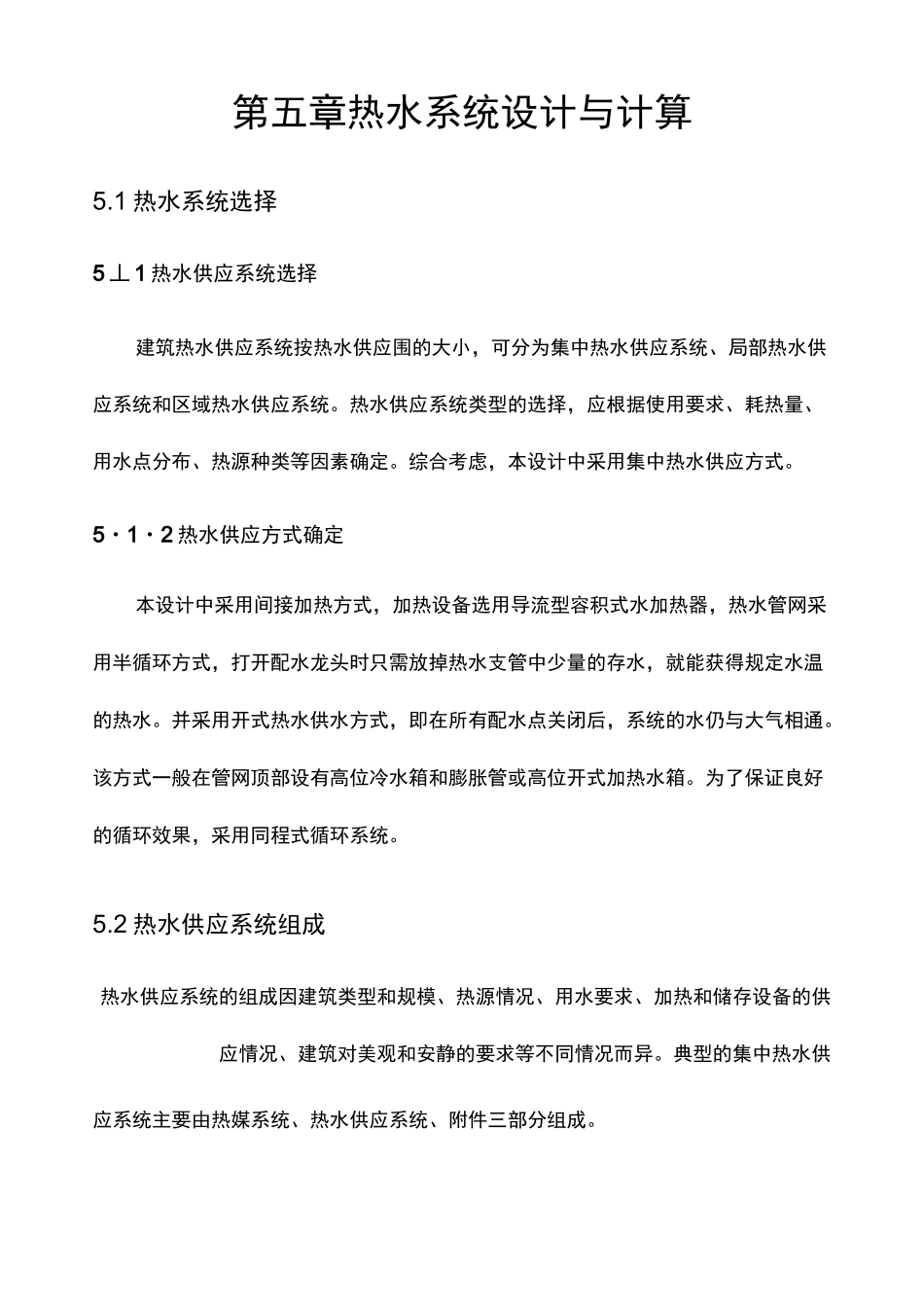

第五章热水系统设计与计算5.1 热水系统选择5 丄 1 热水供应系统选择建筑热水供应系统按热水供应围的大小，可分为集中热水供应系统、局部热水供应系统和区域热水供应系统。热水供应系统类型的选择，应根据使用要求、耗热量、用水点分布、热源种类等因素确定。综合考虑，本设计中采用集中热水供应方式。5・1・2 热水供应方式确定本设计中采用间接加热方式，加热设备选用导流型容积式水加热器，热水管网采用半循环方式，打开配水龙头时只需放掉热水支管中少量的存水，就能获得规定水温的热水。并采用开式热水供水方式，即在所有配水点关闭后，系统的水仍与大气相通。该方式一般在管网顶部设有高位冷水箱和膨胀管或高位开式加热水箱。为了保证良好的循环效果，采用同程式循环系统。5.2 热水供应系统组成热水供应系统的组成因建筑类型和规模、热源情况、用水要求、加热和储存设备的供应情况、建筑对美观和安静的要求等不同情况而异。典型的集中热水供应系统主要由热媒系统、热水供应系统、附件三部分组成。5.3 热水管道的布置与敷设热水管道的布置与敷设除了应满足给（冷）水管布置敷设的要求外，还应注意由于水温高带来的体积膨胀、管道伸缩补偿、保温、排气等问题。5.3.1 热水管道的布・热水管道的布置按热水流向分为上行下给和下行上给两种形式。根据《建筑给水排水设计规》GB50015-2009 规定根据生活给水管道的布置形式和相关规要求，确定下、上区热水管道的布置形式为均为下行上给式。另外，热水管道的布置按循环管路水流路径可分为异程和等程两种。规要求循环管道应采用同程布置方式，并设循环泵机械循环。故本设计中建筑热水管道的布置采取下行上给的同程式布置。5.3.2 热水管道的敷设本次设计中热水管道布置高度统一取 1.3 米，当要穿门时布置高度取 2.5 米。热给水管埋地深度 0.4米，户外热水管做好保温措施，坡度取 0.003。热回水管与热给水管布置方式相同，底层横干管埋深 0.7米。5.3.4 热水筲道營材逸择热水系统采用的管材和管件，应符合现行产品标准的要求。管道的工作压力和工作温度不得大于产品标准标定的允许工作压力和工作温度。热水管道应选用耐腐蚀和安装连接方便可靠的管材，可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。本设计中采用明设塑料热水管，并设置防撞击的保护措施。5.4 热水系统水力计算5.4.1 设计小时林 If 计算本设计中公寓采用定时热水供应系统，其设计小时耗热量应按...
