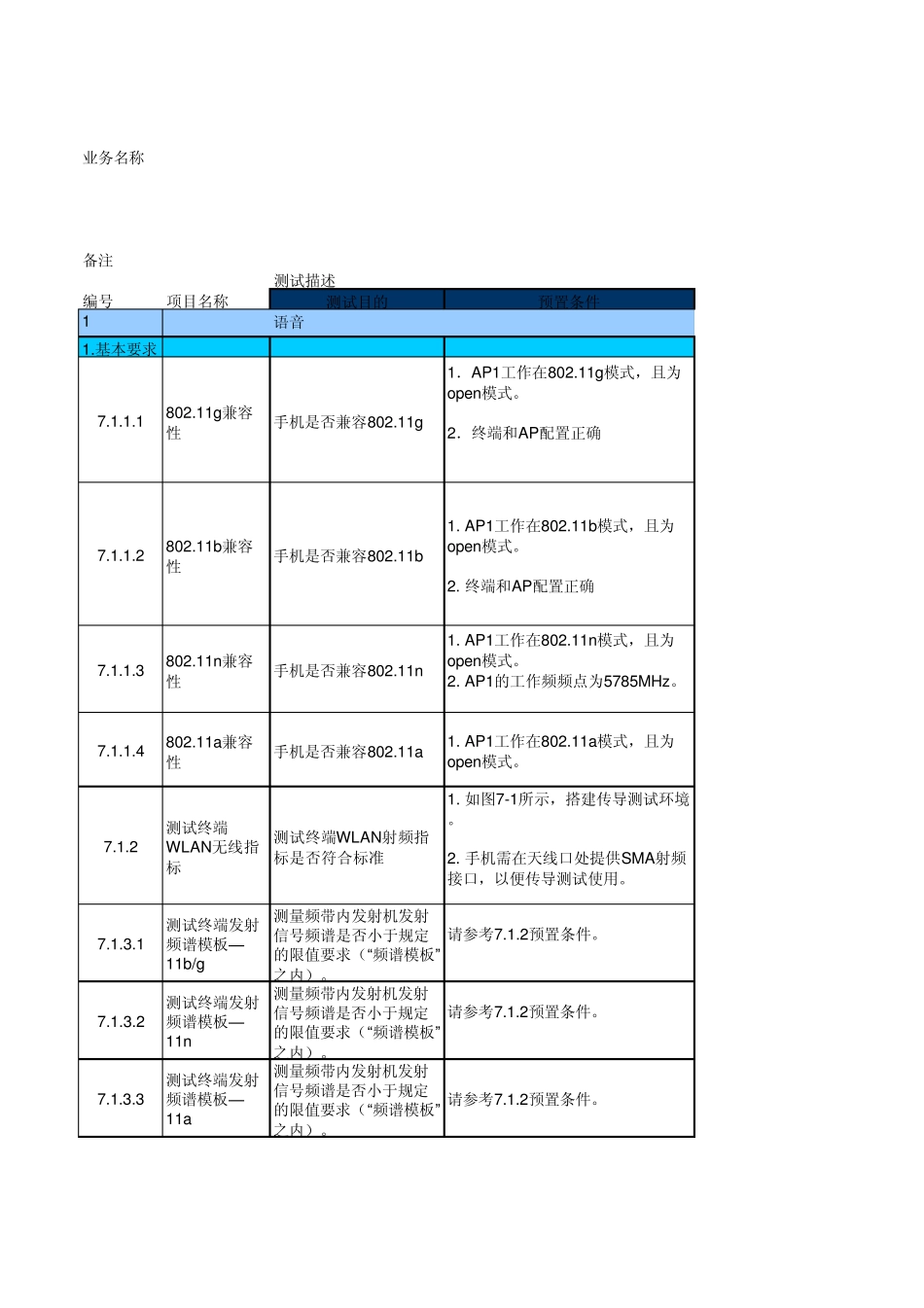

测试目的预置条件1语音1.基本要求7.1.1.1802.11g兼容性手机是否兼容802.11g1.AP1工作在802.11g模式,且为open模式。2.终端和AP配置正确7.1.1.2802.11b兼容性手机是否兼容802.11b1. AP1工作在802.11b模式,且为open模式。2. 终端和AP配置正确7.1.1.3802.11n兼容性手机是否兼容802.11n1. AP1工作在802.11n模式,且为open模式。2. AP1的工作频频点为5785MHz。7.1.1.4802.11a兼容性手机是否兼容802.11a1. AP1工作在802.11a模式,且为open模式。7.1.2测试终端WLAN无线指标测试终端WLAN射频指标是否符合标准1. 如图7-1所示,搭建传导测试环境。2. 手机需在天线口处提供SMA射频接口,以便传导测试使用。7.1.3.1测试终端发射频谱模板—11b/g测量频带内发射机发射信号频谱是否小于规定的限值要求(“频谱模板”之内)。请参考7.1.2预置条件。7.1.3.2测试终端发射频谱模板—11n测量频带内发射机发射信号频谱是否小于规定的限值要求(“频谱模板”之内)。请参考7.1.2预置条件。7.1.3.3测试终端发射频谱模板—11a测量频带内发射机发射信号频谱是否小于规定的限值要求(“频谱模板”之内)。请参考7.1.2预置条件。编号项目名称测试描述备注业务名称WLAN7.1.4.1发射中心频率容限— 11b/g测量信道中心频率误差是否小于标准限值的要求。请参考7.1.2预置条件。7.1.4.2发射中心频率容限— 11a测量信道中心频率误差是否小于标准限值的要求。请参考7.1.2预置条件。7.1.4.3发射中心频率容限— 11n测量信道中心频率误差是否小于标准限值的要求。请参考7.1.2预置条件。7.1.5.1测试终端码片时钟频率容限— 11b/g测量码片时钟的频率误差是否超过限值要求。请参考7.1.2预置条件。7.1.5.2测试终端码片时钟频率容限— 11a测量码片时钟的频率误差是否超过限值要求。请参考7.1.2预置条件。7.1.5.3测试终端码片时钟频率容限— 11n测量码片时钟的频率误差是否超过限值要求。请参考7.1.2预置条件。7.1.6.1发射功率上升/下降时间测量发射功率脉冲从最大功率的10%上升到90%及从90%下降到10%所用的时间是否小于标准限值要求。请参考7.1.2预置条件。7.1.7.1射频载波抑制测量在信道的中心频率处相对于最高峰值功率射频的载波抑制值是否满足限值要求。请参考7.1.2预置条件。7.1.8.1接收机最大输入电平— 11b/g测量在保证一定FER或PER的情况下所能接收最大信号功率电平。请参考7.1.2预置条件。7.1.8.2接收机最大输入电平— 11a测量在保证一定FER或PER的情况下所能接收最大...
